Dürkopp Adler 967 Serviceanleitung Seite 43

Transporteur einstellen

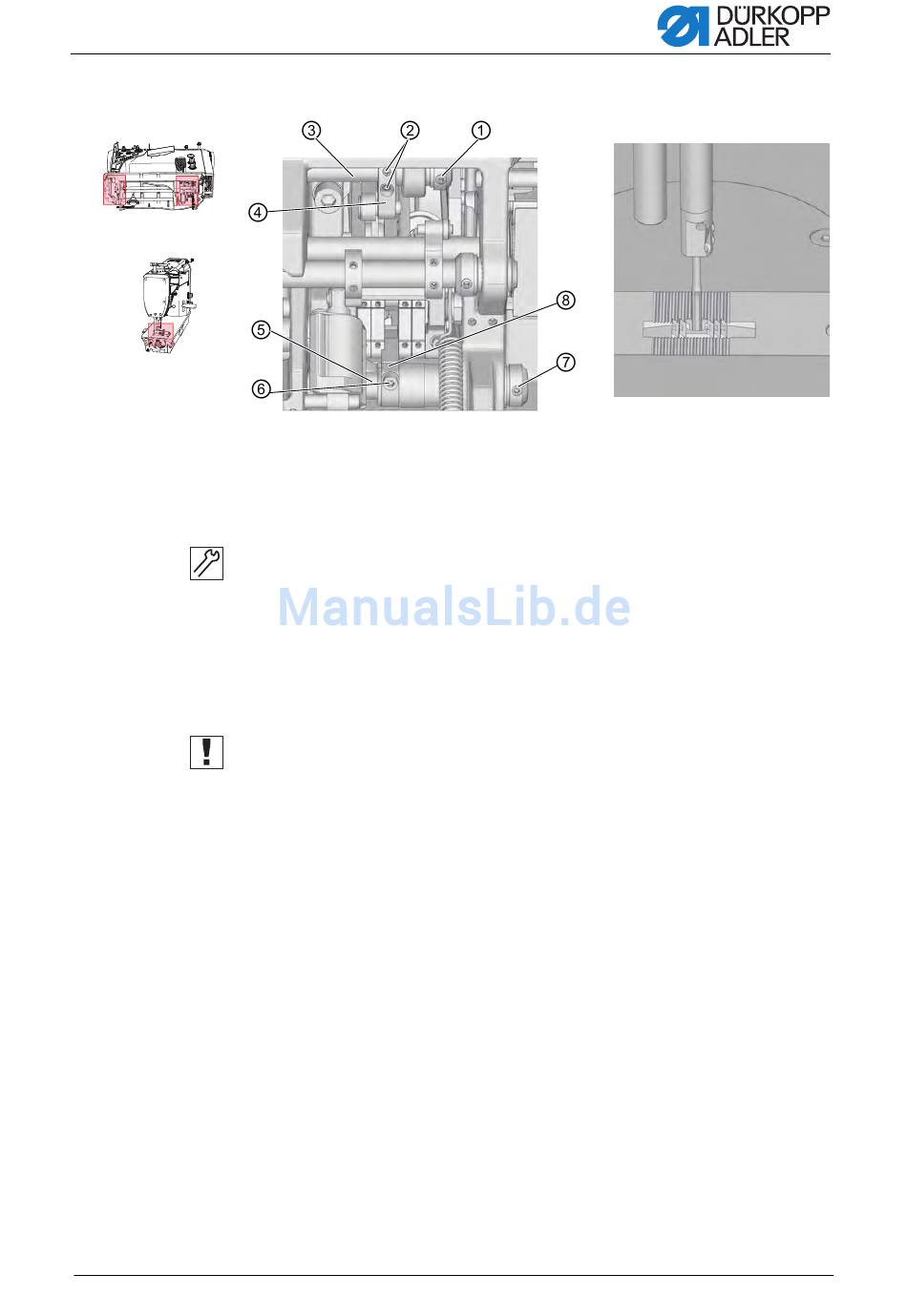

Abb. 28: Transporteur-Träger verschieben
(1) - Stellring
(2) - Schrauben
(3) - Hubwelle
(4) - Klemmung
Einstellschritte
1. Oberes Stichlängen-Stellrad auf 0 stellen.
2. Schraube (6) und Stellring (7) lösen.
3. Schrauben (2) und Stellring (1) lösen.
4. Transporteur-Träger quer zur Nährichtung so verschieben, dass der
5. Stellring (1) und Klemmung (4) bis zum Anschlag aufeinander schieben.
6. Gewindestift des Stellrings (1) und Schrauben (2) festschrauben.
7. Stellring (7) und Klemmung (8) bis zum Anschlag aufeinander schieben.
8. Gewindestift des Stellrings (7) und Schraube (6) festschrauben.
Serviceanleitung 967 - 00.0 - 12/2014
Transporteur genau mittig im Stichplattenausschnitt steht.
Dabei darauf achten, dass die Hubwelle (3) von der Klemmung (4) und
Stellring (1) dichtgestellt ist.
Dabei darauf achten, dass die Schubwelle (5) von der Klemmung (8)
und Stellring (7) dichtgestellt ist.
(5) - Schubwelle
(6) - Schraube
(7) - Stellring
(8) - Klemmung
