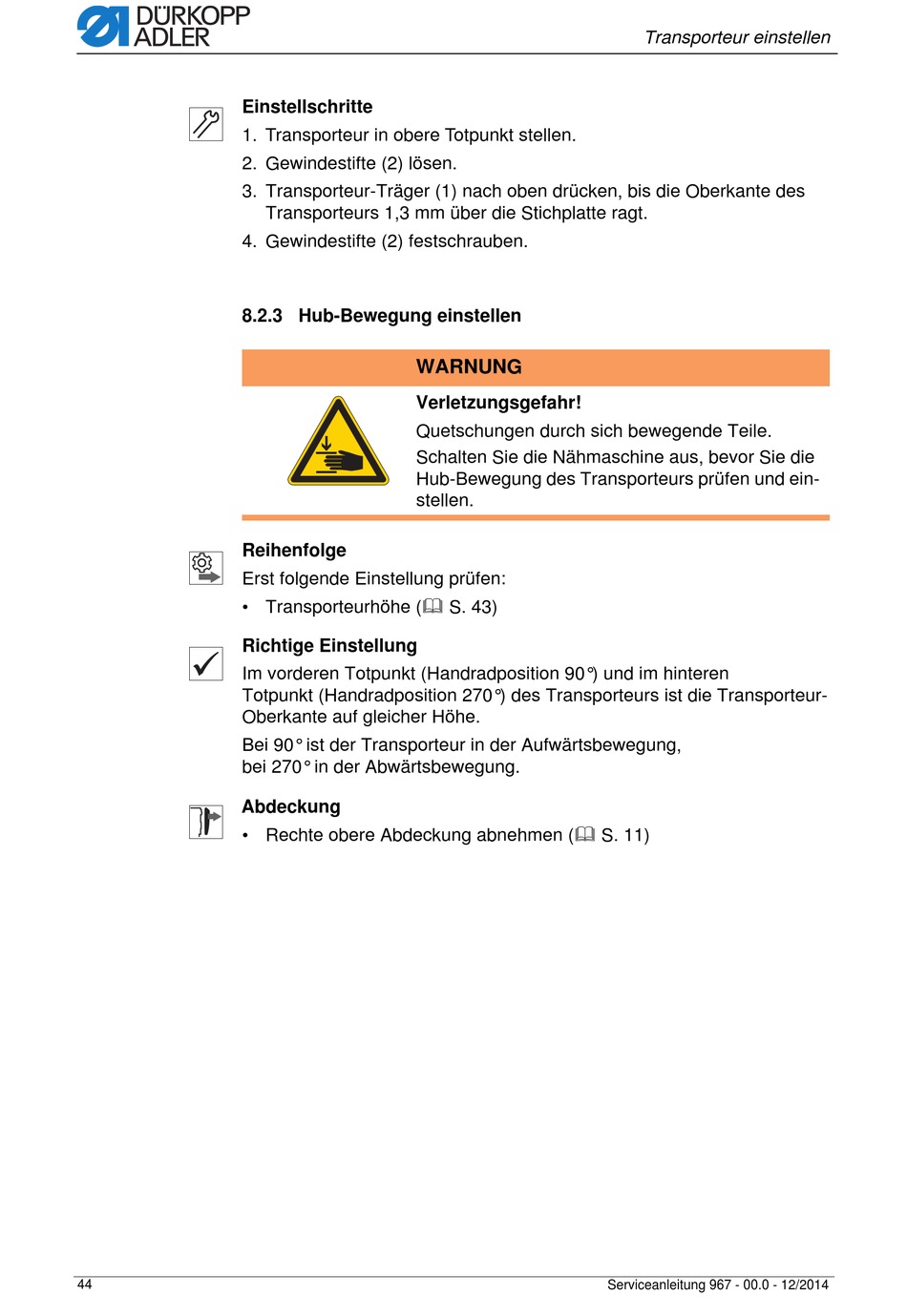

Einstellschritte
1. Transporteur in obere Totpunkt stellen.
2. Gewindestifte (2) lösen.
3. Transporteur-Träger (1) nach oben drücken, bis die Oberkante des
4. Gewindestifte (2) festschrauben.

8.2.3 Hub-Bewegung einstellen

Reihenfolge
Erst folgende Einstellung prüfen:
• Transporteurhöhe ( S. 43)
Richtige Einstellung
Im vorderen Totpunkt (Handradposition 90°) und im hinteren
Totpunkt (Handradposition 270°) des Transporteurs ist die Transporteur-
Oberkante auf gleicher Höhe.
Bei 90° ist der Transporteur in der Aufwärtsbewegung,
bei 270° in der Abwärtsbewegung.
Abdeckung
• Rechte obere Abdeckung abnehmen ( S. 11)
44
Transporteurs 1,3 mm über die Stichplatte ragt.
WARNUNG
Verletzungsgefahr!
Quetschungen durch sich bewegende Teile.
Schalten Sie die Nähmaschine aus, bevor Sie die
Hub-Bewegung des Transporteurs prüfen und ein-
stellen.
Transporteur einstellen
