4. Riemenspannung überprüfen und gegebenenfalls nachstellen.

10.2 Totpunkt Pendelbewegung des Treibers einstellen

Richtige Einstellung
Bei 155° befindet sich der Treiber im Totpunkt.
Abdeckung
• Rechte obere Abdeckung ( S. 12).
• Oberteil umlegen ( S. 10).

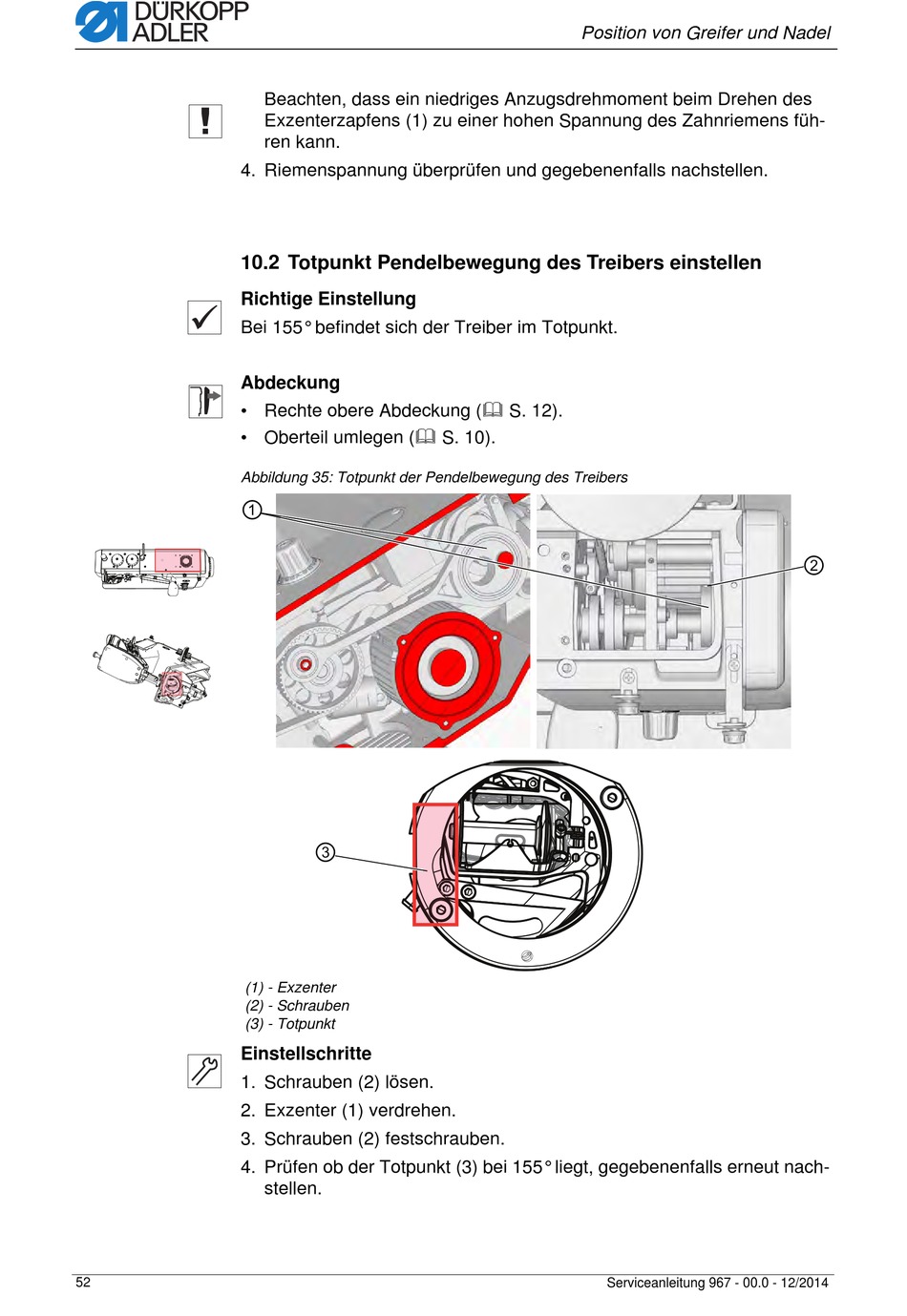

Abbildung 35: Totpunkt der Pendelbewegung des Treibers
(1) - Exzenter
(2) - Schrauben
(3) - Totpunkt
Einstellschritte
1. Schrauben (2) lösen.
2. Exzenter (1) verdrehen.
3. Schrauben (2) festschrauben.
4. Prüfen ob der Totpunkt (3) bei 155° liegt, gegebenenfalls erneut nach-
52
Beachten, dass ein niedriges Anzugsdrehmoment beim Drehen des
Exzenterzapfens (1) zu einer hohen Spannung des Zahnriemens füh-
ren kann.
stellen.
