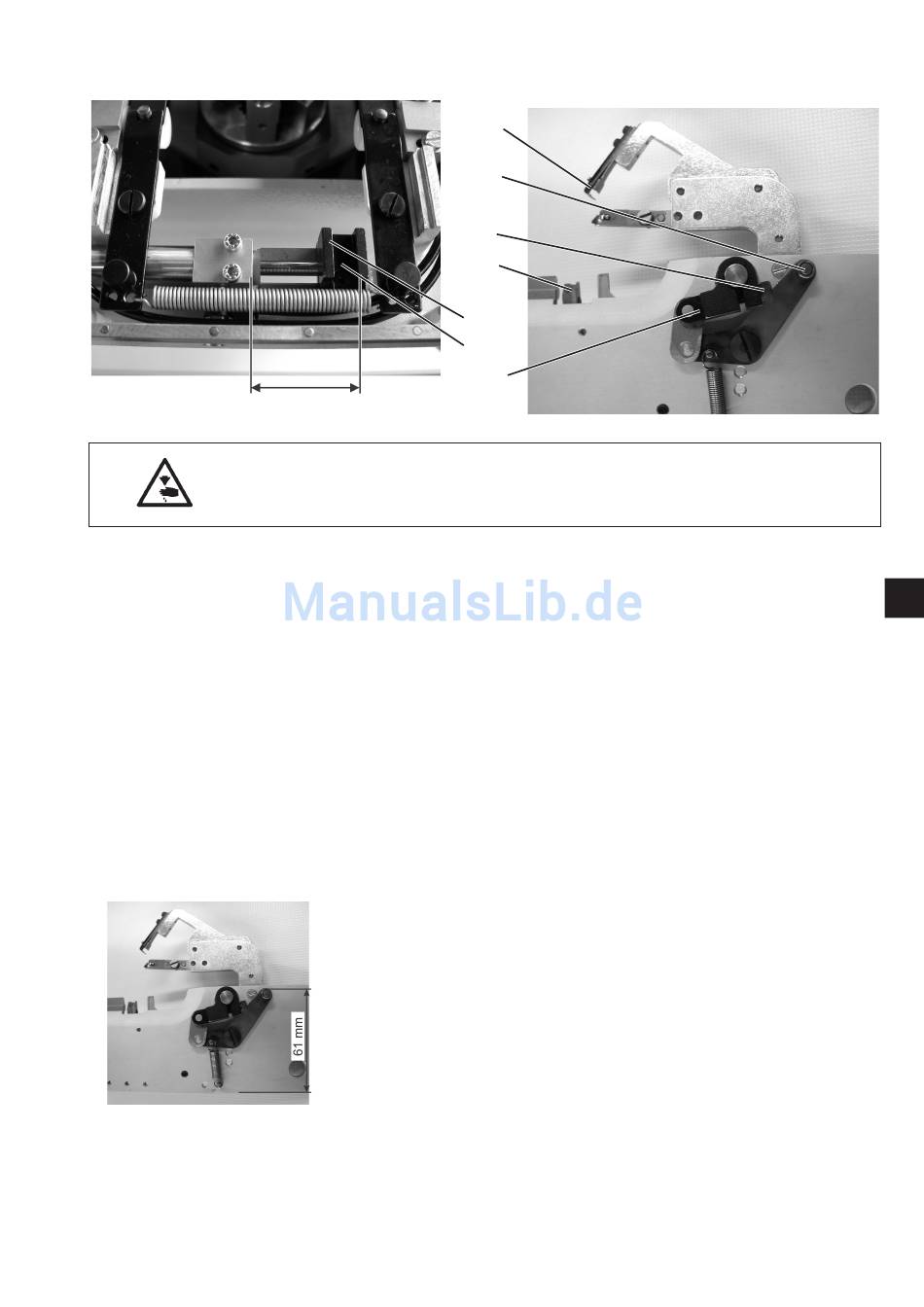

26.2 Überlappung des Messers einstellen
X
Vorsicht Verletzungsgefahr !
Langabschneider nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Die Schneiden 1 und 2 müssen sich 1 mm übereinander bewegen.
Die Klammerplatte muß ohne zu klemmen, eingesetzt werden können.
Die Rolle 7 muß in den Rachen der Kulisse 3 greifen.
Rechte Klammerplatte abnehmen.
–
Rechte Klammerplatte wieder einsetzen.
–
Die Klammerplatte muß ohne zu klemmen, eingesetzt werden
können.
Korrektur
Rachen einstellen
Schraube 4 lösen.
–
Kulisse 3 auf der Kolbenstange verschieben.
–
Das Maß X soll 39 mm betragen.
Schraube 4 festziehen.
–
Einstellen der Überlappung
Klemmschraube 5 lösen.
–
Hebel 6 verdrehen.
–
Maß 61 mm (siehe Abbildung links) einstellen.
Schraube 5 festziehen.
–
Klammerplatten einsetzen.
–
Maschine einschalten.
–
Das Prüfprogramm "Ausgangstest" aktivieren (siehe
–
"Ausgangstest").
Ausgang Y8 auf "+" schalten.
–
Ausgang Y10 auf "+" schalten.
–
Größe der Überlappung prüfen.
–
Ausgang Y8 auf "-" schalten.
–
Ausgang Y10 auf "-" schalten.
–
Maschine ausschalten.
–
1
7
5
2
3
4
6
3
39
