Handradskala einstellen

5
Richtige Einstellung
Maschine in Position 2 arretieren ( S. 19).
 Das Handrad befindet sich in der Position 180°.
Abdeckung
• Handrad und Riemenabdeckung abnehmen ( S. 13).

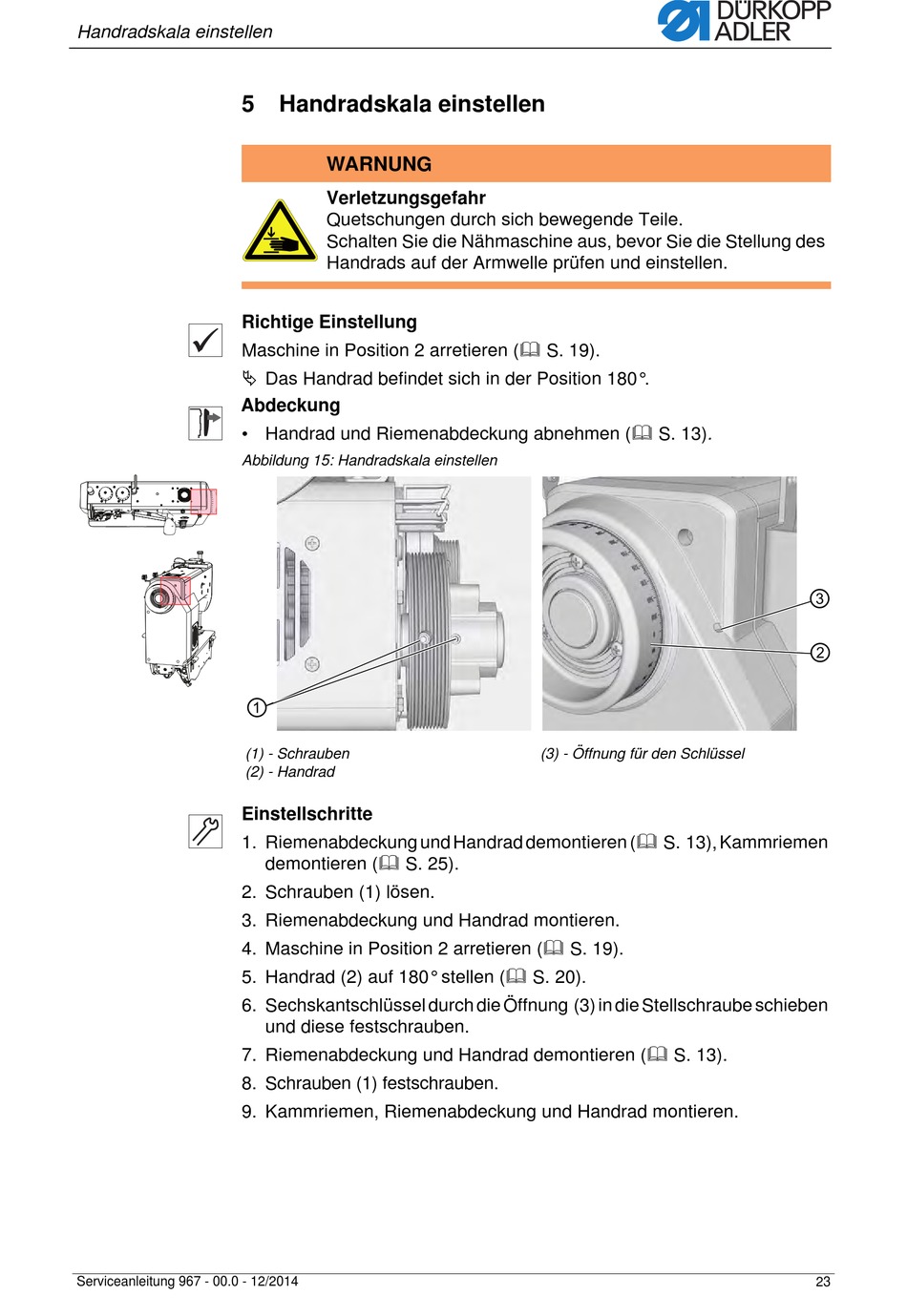

Abbildung 15: Handradskala einstellen
(1) - Schrauben
(2) - Handrad
Einstellschritte
1. Riemenabdeckung und Handrad demontieren ( S. 13), Kammriemen
2. Schrauben (1) lösen.
3. Riemenabdeckung und Handrad montieren.
4. Maschine in Position 2 arretieren ( S. 19).
5. Handrad (2) auf 180° stellen ( S. 20).
6. Sechskantschlüssel durch die Öffnung (3) in die Stellschraube schieben
7. Riemenabdeckung und Handrad demontieren ( S. 13).
8. Schrauben (1) festschrauben.
9. Kammriemen, Riemenabdeckung und Handrad montieren.
Serviceanleitung 967 - 00.0 - 12/2014
Handradskala einstellen
WARNUNG
Verletzungsgefahr
Quetschungen durch sich bewegende Teile.
Schalten Sie die Nähmaschine aus, bevor Sie die Stellung des
Handrads auf der Armwelle prüfen und einstellen.
demontieren ( S. 25).
und diese festschrauben.
(3) - Öffnung für den Schlüssel
