Stichlängen-Stellräder einstellen
7

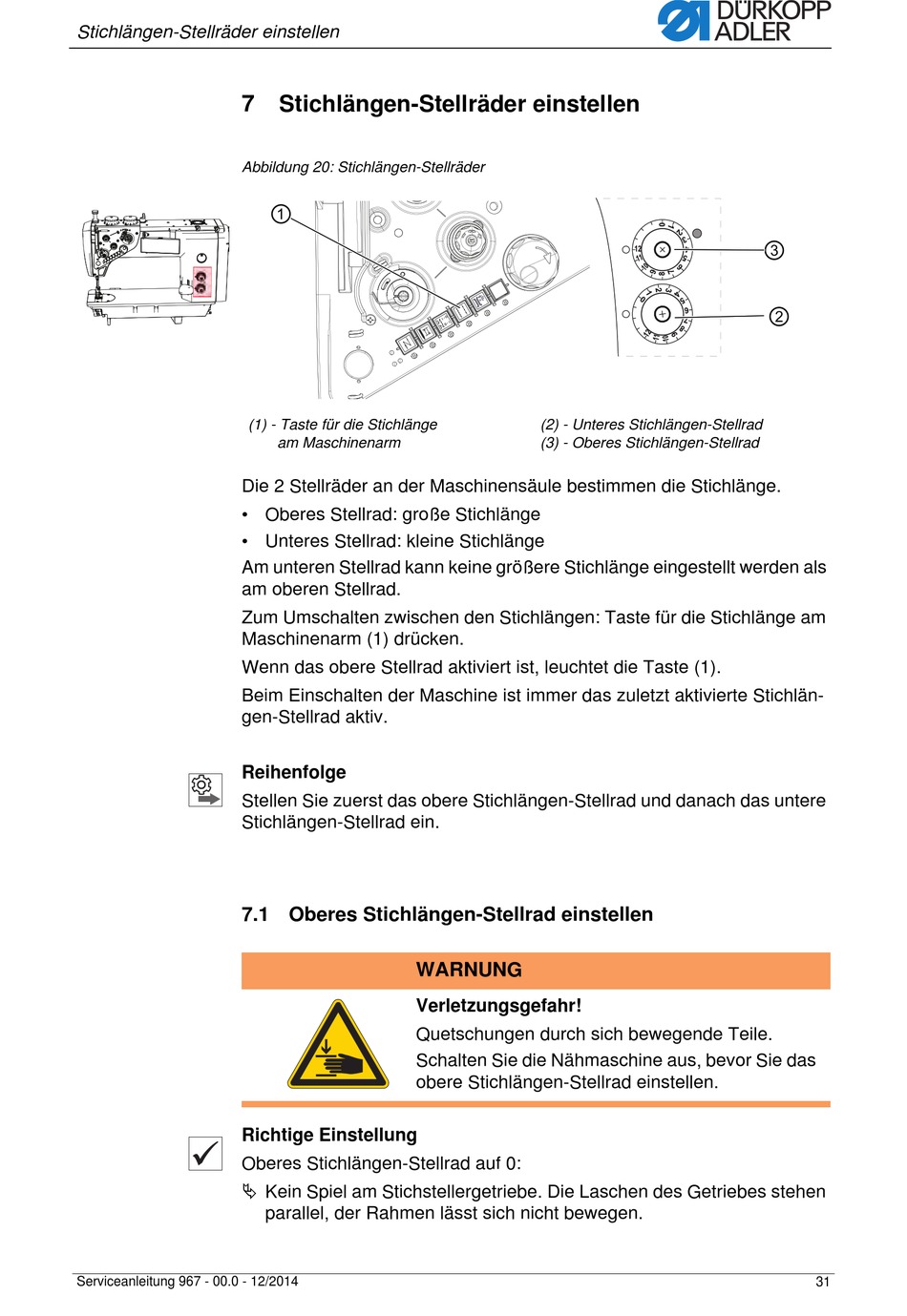

Abbildung 20: Stichlängen-Stellräder
(1) - Taste für die Stichlänge
Die 2 Stellräder an der Maschinensäule bestimmen die Stichlänge.
• Oberes Stellrad: große Stichlänge
• Unteres Stellrad: kleine Stichlänge
Am unteren Stellrad kann keine größere Stichlänge eingestellt werden als
am oberen Stellrad.
Zum Umschalten zwischen den Stichlängen: Taste für die Stichlänge am
Maschinenarm (1) drücken.
Wenn das obere Stellrad aktiviert ist, leuchtet die Taste (1).
Beim Einschalten der Maschine ist immer das zuletzt aktivierte Stichlän-
gen-Stellrad aktiv.
Reihenfolge
Stellen Sie zuerst das obere Stichlängen-Stellrad und danach das untere
Stichlängen-Stellrad ein.
7.1 Oberes Stichlängen-Stellrad einstellen
Richtige Einstellung
Oberes Stichlängen-Stellrad auf 0:
 Kein Spiel am Stichstellergetriebe. Die Laschen des Getriebes stehen
Serviceanleitung 967 - 00.0 - 12/2014
Stichlängen-Stellräder einstellen
am Maschinenarm
WARNUNG
Verletzungsgefahr!
Quetschungen durch sich bewegende Teile.
Schalten Sie die Nähmaschine aus, bevor Sie das
obere Stichlängen-Stellrad einstellen.
parallel, der Rahmen lässt sich nicht bewegen.
(2) - Unteres Stichlängen-Stellrad
(3) - Oberes Stichlängen-Stellrad
