Dürkopp Adler 967 Serviceanleitung Seite 79

Fadenabschneider einstellen

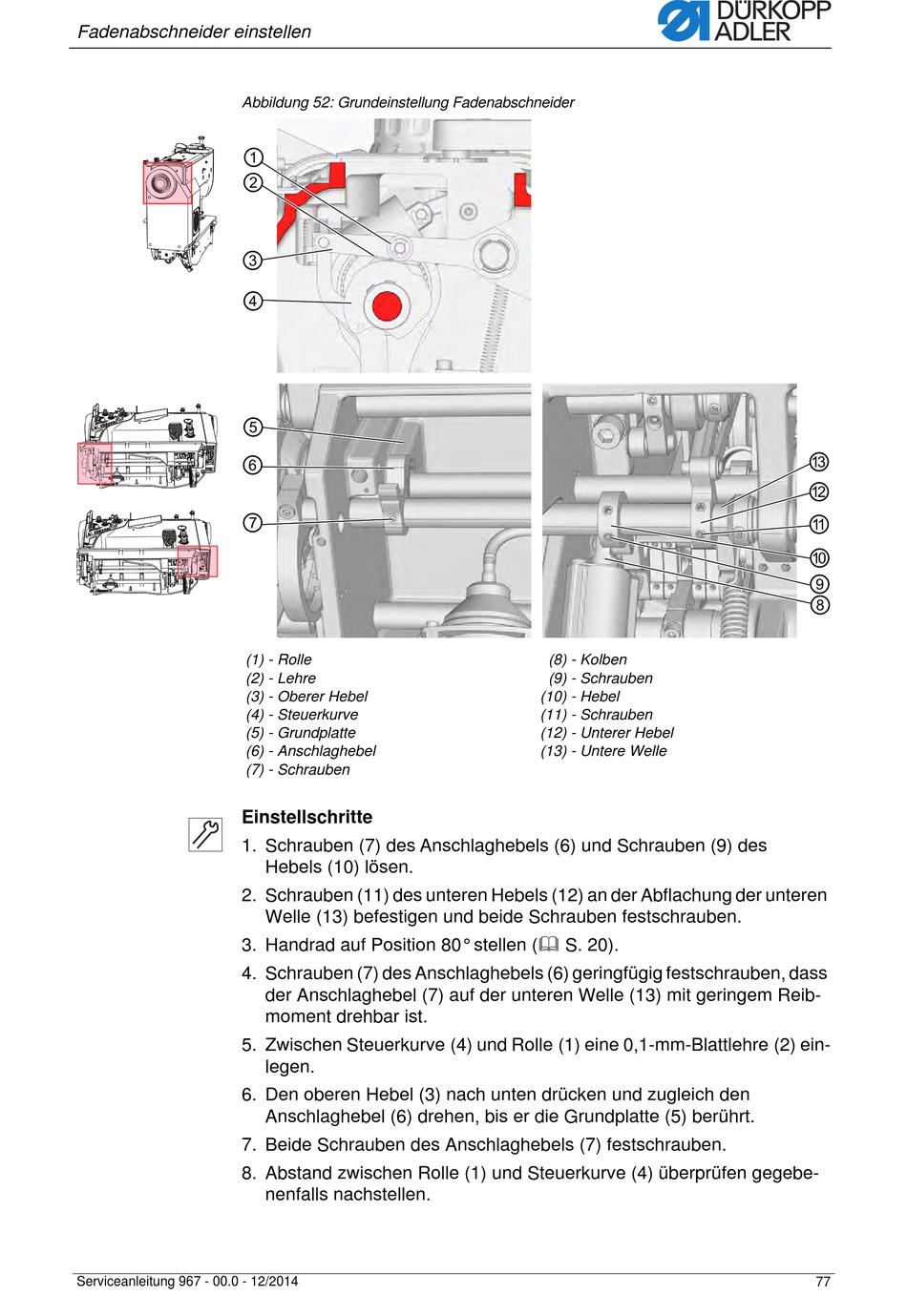

Abbildung 52: Grundeinstellung Fadenabschneider
(1) - Rolle
(2) - Lehre
(3) - Oberer Hebel
(4) - Steuerkurve
(5) - Grundplatte
(6) - Anschlaghebel
(7) - Schrauben
Einstellschritte
1. Schrauben (7) des Anschlaghebels (6) und Schrauben (9) des
2. Schrauben (11) des unteren Hebels (12) an der Abflachung der unteren
3. Handrad auf Position 80° stellen ( S. 20).
4. Schrauben (7) des Anschlaghebels (6) geringfügig festschrauben, dass
5. Zwischen Steuerkurve (4) und Rolle (1) eine 0,1-mm-Blattlehre (2) ein-
6. Den oberen Hebel (3) nach unten drücken und zugleich den
7. Beide Schrauben des Anschlaghebels (7) festschrauben.
8. Abstand zwischen Rolle (1) und Steuerkurve (4) überprüfen gegebe-
Serviceanleitung 967 - 00.0 - 12/2014
Hebels (10) lösen.
Welle (13) befestigen und beide Schrauben festschrauben.
der Anschlaghebel (7) auf der unteren Welle (13) mit geringem Reib-
moment drehbar ist.
legen.
Anschlaghebel (6) drehen, bis er die Grundplatte (5) berührt.
nenfalls nachstellen.
(8) - Kolben
(9) - Schrauben
(10) - Hebel
(11) - Schrauben
(12) - Unterer Hebel
(13) - Untere Welle
77
