6. Schrauben (4) festschrauben.

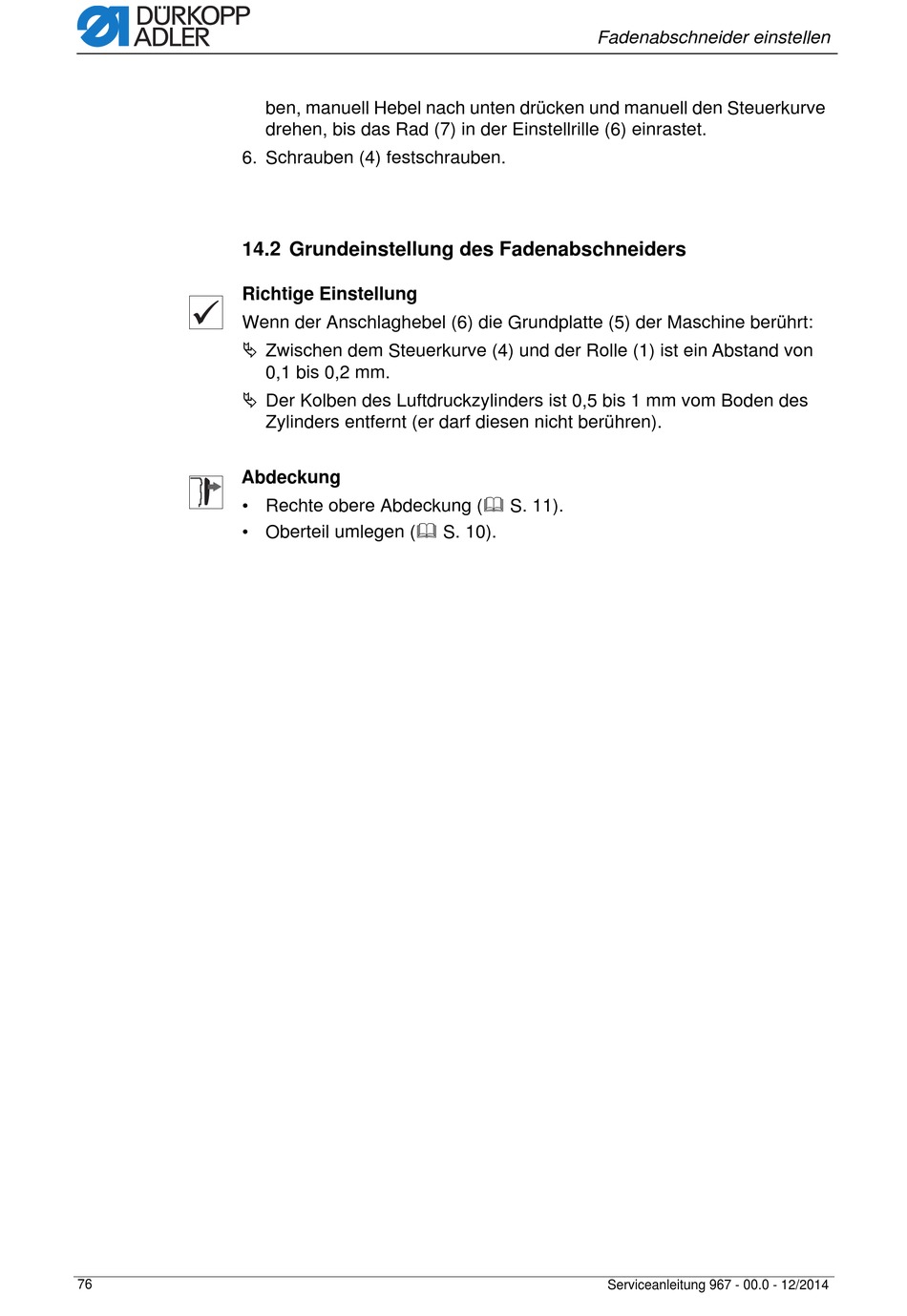

14.2 Grundeinstellung des Fadenabschneiders

Richtige Einstellung
Wenn der Anschlaghebel (6) die Grundplatte (5) der Maschine berührt:
 Zwischen dem Steuerkurve (4) und der Rolle (1) ist ein Abstand von
 Der Kolben des Luftdruckzylinders ist 0,5 bis 1 mm vom Boden des
Abdeckung
• Rechte obere Abdeckung ( S. 11).
• Oberteil umlegen ( S. 10).
76
ben, manuell Hebel nach unten drücken und manuell den Steuerkurve
drehen, bis das Rad (7) in der Einstellrille (6) einrastet.
0,1 bis 0,2 mm.
Zylinders entfernt (er darf diesen nicht berühren).
Fadenabschneider einstellen
