8.2 Transporteur-Bewegung einstellen

Der Transporteur bewegt sich auf einer Ellipsen-Bahn. Um diese korrekt
auszurichten, müssen die Vorschub-Bewegung sowie die Hub-Höhe und
Hub-Bewegung des Transporteurs eingestellt werden.
Reihenfolge
Erst folgende Einstellung prüfen:
• Transporteur ( S. 39)

8.2.1 Vorschub-Bewegung einstellen

Die richtige Einstellung der Vorschub-Bewegung wird bei Stillstand ge-
prüft und am Schubexzenter eingestellt.
Richtige Einstellung
Handrad in Position 190° und oberes Stichlängen-Stellrad auf die maxi-
male Stichlänge einstellen.
 Bei nach unten gedrücktem Stichstellerhebel steht der Transporteur still.
Abdeckung
• Rechte obere Abdeckung abnehmen ( S. 11)

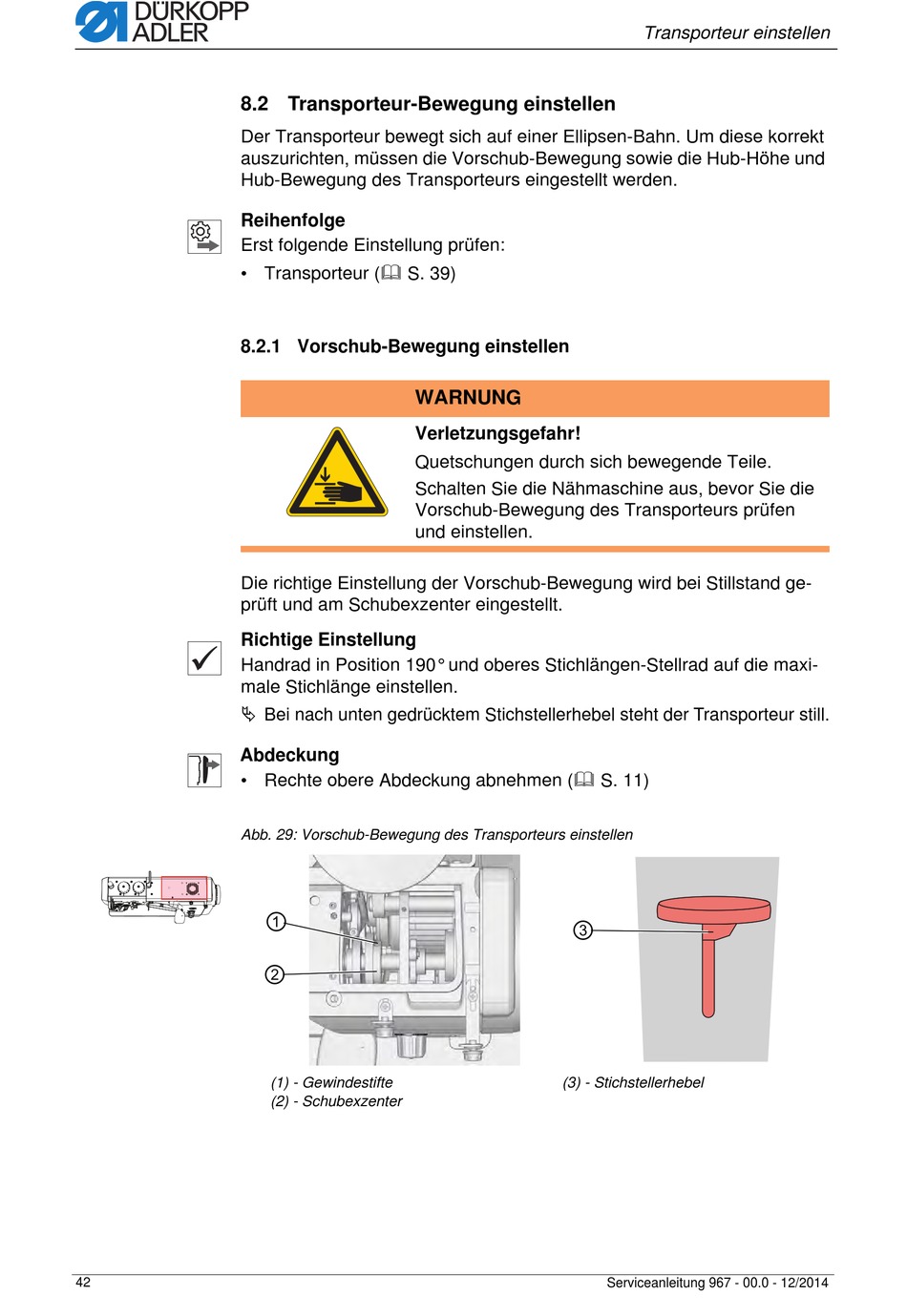

Abb. 29: Vorschub-Bewegung des Transporteurs einstellen
42
WARNUNG
Verletzungsgefahr!
Quetschungen durch sich bewegende Teile.
Schalten Sie die Nähmaschine aus, bevor Sie die
Vorschub-Bewegung des Transporteurs prüfen
und einstellen.
(1) - Gewindestifte
(2) - Schubexzenter
Transporteur einstellen
(3) - Stichstellerhebel
Serviceanleitung 967 - 00.0 - 12/2014
