5.5 Grundgeräte im Leistungsbereich 250 ... 400 kW
5.5.2 Master und Slave verbinden
Abschließende Arbeiten
5.5−6

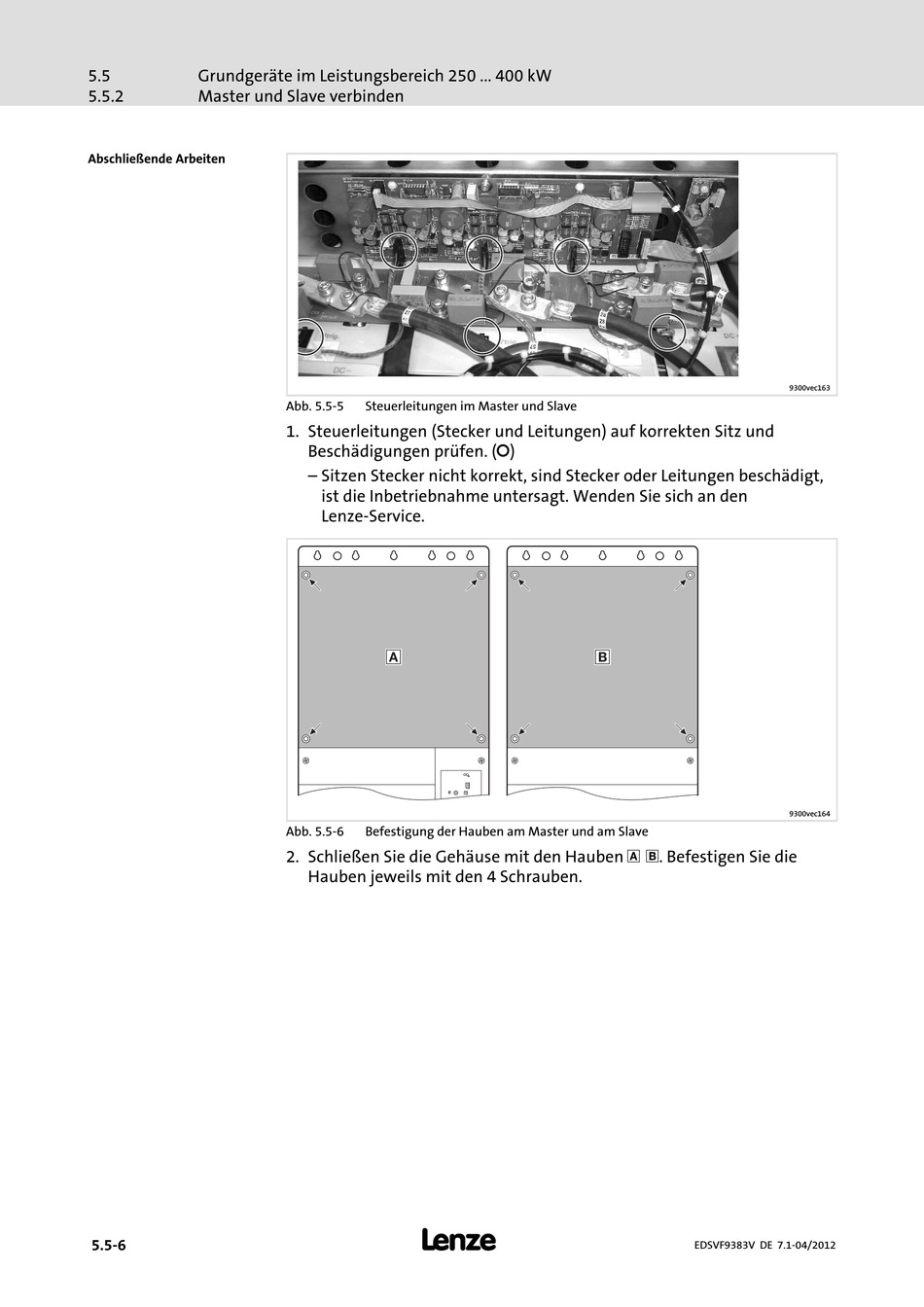

Abb. 5.5−5 Steuerleitungen im Master und Slave
1. Steuerleitungen (Stecker und Leitungen) auf korrekten Sitz und
Beschädigungen prüfen. (H)
– Sitzen Stecker nicht korrekt, sind Stecker oder Leitungen beschädigt,
ist die Inbetriebnahme untersagt. Wenden Sie sich an den
Lenze−Service.
0
Abb. 5.5−6 Befestigung der Hauben am Master und am Slave
2. Schließen Sie die Gehäuse mit den Hauben 0 1. Befestigen Sie die
Hauben jeweils mit den 4 Schrauben.
l
1
