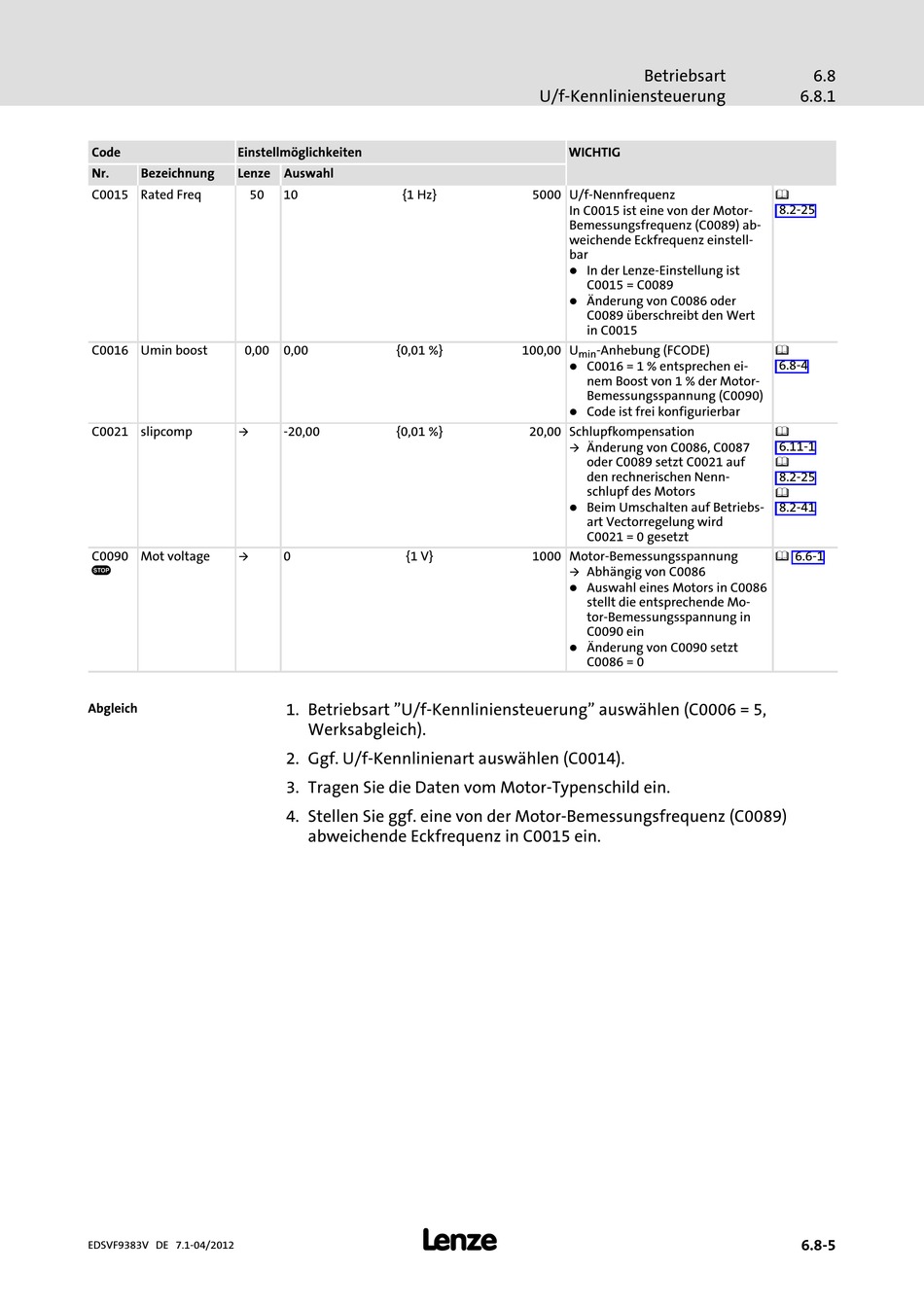

Lenze 9300 vector Handbuch Seite 174

Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0015 Rated Freq 50
C0016 Umin boost 0,00
à
C0021 slipcomp
à
C0090 Mot voltage
s
Abgleich
EDSVF9383V DE 7.1−04/2012
Auswahl
10 {1 Hz}
0,00 {0,01 %}
−20,00 {0,01 %}
0 {1 V}
1. Betriebsart "U/f−Kennliniensteuerung" auswählen (C0006 = 5,
Werksabgleich).
2. Ggf. U/f−Kennlinienart auswählen (C0014).
3. Tragen Sie die Daten vom Motor−Typenschild ein.
4. Stellen Sie ggf. eine von der Motor−Bemessungsfrequenz (C0089)
abweichende Eckfrequenz in C0015 ein.
l
Betriebsart
U/f−Kennliniensteuerung
WICHTIG
5000 U/f−Nennfrequenz
In C0015 ist eine von der Motor−
Bemessungsfrequenz (C0089) ab-
weichende Eckfrequenz einstell-
bar
l In der Lenze−Einstellung ist
C0015 = C0089
l
Änderung von C0086 oder
C0089 überschreibt den Wert
in C0015
100,00 U −Anhebung (FCODE)
min
l
C0016 = 1 % entsprechen ei-
nem Boost von 1 % der Motor−
Bemessungsspannung (C0090)
l Code ist frei konfigurierbar
20,00 Schlupfkompensation
à Änderung von C0086, C0087
oder C0089 setzt C0021 auf
den rechnerischen Nenn-
schlupf des Motors
l
Beim Umschalten auf Betriebs-
art Vectorregelung wird
C0021 = 0 gesetzt
1000 Motor−Bemessungsspannung
à
Abhängig von C0086
l Auswahl eines Motors in C0086
stellt die entsprechende Mo-
tor−Bemessungsspannung in
C0090 ein
l
Änderung von C0090 setzt
C0086 = 0
6.8
6.8.1
^
8.2−25
^
6.8−4
^
6.11−1
^
8.2−25
^
8.2−41
^ 6.6−1
6.8−5
