Temperaturüberwachung des Motors mit PTC oder Thermokontakt

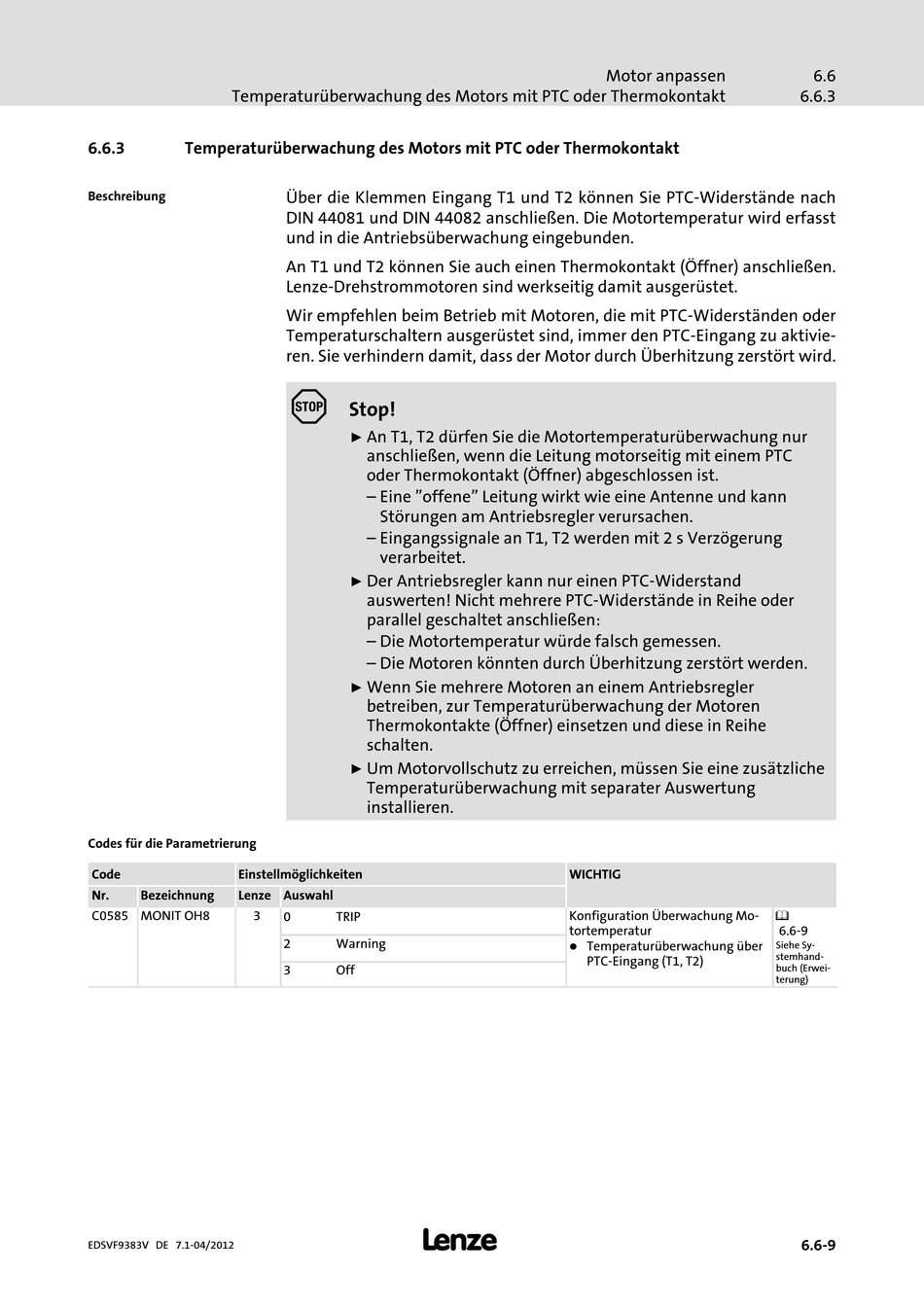

6.6.3 Temperaturüberwachung des Motors mit PTC oder Thermokontakt
Beschreibung
Codes für die Parametrierung
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze Auswahl
C0585 MONIT OH8 3
EDSVF9383V DE 7.1−04/2012
Über die Klemmen Eingang T1 und T2 können Sie PTC−Widerstände nach
DIN 44081 und DIN 44082 anschließen. Die Motortemperatur wird erfasst
und in die Antriebsüberwachung eingebunden.
An T1 und T2 können Sie auch einen Thermokontakt (Öffner) anschließen.
Lenze−Drehstrommotoren sind werkseitig damit ausgerüstet.
Wir empfehlen beim Betrieb mit Motoren, die mit PTC−Widerständen oder
Temperaturschaltern ausgerüstet sind, immer den PTC−Eingang zu aktivie-
ren. Sie verhindern damit, dass der Motor durch Überhitzung zerstört wird.
(
Stop!
An T1, T2 dürfen Sie die Motortemperaturüberwachung nur
ƒ
anschließen, wenn die Leitung motorseitig mit einem PTC
oder Thermokontakt (Öffner) abgeschlossen ist.
– Eine "offene" Leitung wirkt wie eine Antenne und kann
Störungen am Antriebsregler verursachen.
– Eingangssignale an T1, T2 werden mit 2 s Verzögerung
verarbeitet.
Der Antriebsregler kann nur einen PTC−Widerstand
ƒ
auswerten! Nicht mehrere PTC−Widerstände in Reihe oder
parallel geschaltet anschließen:
– Die Motortemperatur würde falsch gemessen.
– Die Motoren könnten durch Überhitzung zerstört werden.
Wenn Sie mehrere Motoren an einem Antriebsregler
ƒ
betreiben, zur Temperaturüberwachung der Motoren
Thermokontakte (Öffner) einsetzen und diese in Reihe
schalten.
Um Motorvollschutz zu erreichen, müssen Sie eine zusätzliche
ƒ
Temperaturüberwachung mit separater Auswertung
installieren.
0 TRIP
2 Warning
3 Off
l
Motor anpassen
WICHTIG
Konfiguration Überwachung Mo-
tortemperatur
l
Temperaturüberwachung über
PTC−Eingang (T1, T2)
6.6
6.6.3
^
6.6−9
Siehe Sy-
stemhand-
buch (Erwei-
terung)
6.6−9
