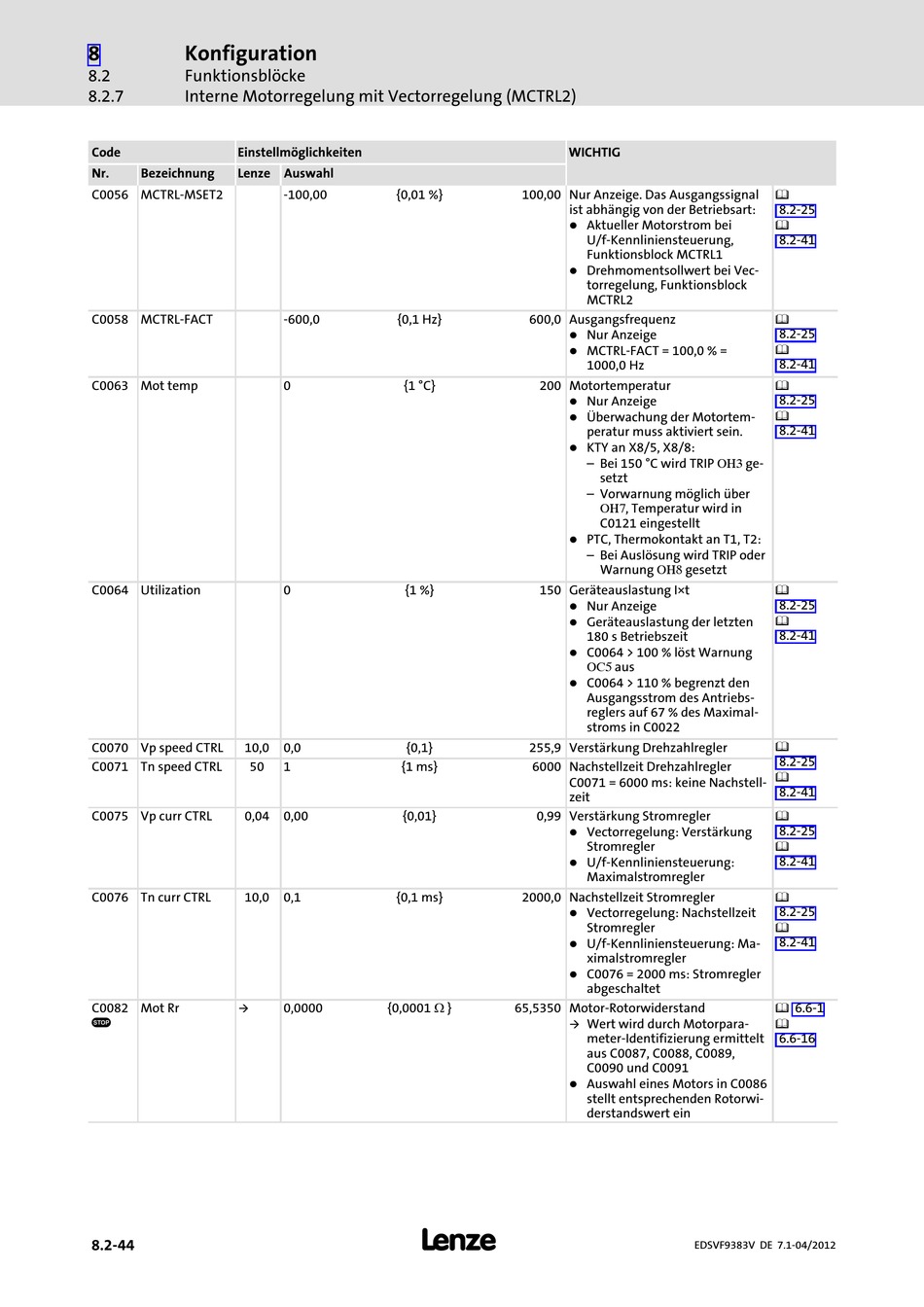

Lenze 9300 vector Handbuch Seite 265

8 Konfiguration
8.2 Funktionsblöcke
8.2.7 Interne Motorregelung mit Vectorregelung (MCTRL2)
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0056 MCTRL−MSET2
C0058 MCTRL−FACT
C0063 Mot temp
C0064 Utilization
C0070 Vp speed CTRL 10,0
C0071 Tn speed CTRL 50
C0075 Vp curr CTRL 0,04
C0076 Tn curr CTRL 10,0
à
C0082 Mot Rr
s
8.2−44
Auswahl
−100,00 {0,01 %}
−600,0 {0,1 Hz}
0 {1 °C}
0 {1 %}
0,0 {0,1}
1 {1 ms}
0,00 {0,01}
0,1 {0,1 ms}
{0,0001 W }
0,0000
l
WICHTIG
100,00 Nur Anzeige. Das Ausgangssignal
ist abhängig von der Betriebsart:
l
Aktueller Motorstrom bei
U/f−Kennliniensteuerung,
Funktionsblock MCTRL1
l Drehmomentsollwert bei Vec-
torregelung, Funktionsblock
MCTRL2
600,0 Ausgangsfrequenz
l
Nur Anzeige
l
MCTRL−FACT = 100,0 % =
1000,0 Hz
200 Motortemperatur
l
Nur Anzeige
l
Überwachung der Motortem-
peratur muss aktiviert sein.
l KTY an X8/5, X8/8:
– Bei 150 °C wird TRIP OH3 ge-
setzt
– Vorwarnung möglich über
OH7, Temperatur wird in
C0121 eingestellt
l
PTC, Thermokontakt an T1, T2:
– Bei Auslösung wird TRIP oder
Warnung OH8 gesetzt
150 Geräteauslastung I×t
l Nur Anzeige
l
Geräteauslastung der letzten
180 s Betriebszeit
l
C0064 > 100 % löst Warnung
OC5 aus
l
C0064 > 110 % begrenzt den
Ausgangsstrom des Antriebs-
reglers auf 67 % des Maximal-
stroms in C0022
255,9 Verstärkung Drehzahlregler
6000 Nachstellzeit Drehzahlregler
C0071 = 6000 ms: keine Nachstell-
zeit
0,99 Verstärkung Stromregler
l Vectorregelung: Verstärkung
Stromregler
l
U/f−Kennliniensteuerung:
Maximalstromregler
2000,0 Nachstellzeit Stromregler
l
Vectorregelung: Nachstellzeit
Stromregler
l U/f−Kennliniensteuerung: Ma-
ximalstromregler
l
C0076 = 2000 ms: Stromregler
abgeschaltet
65,5350 Motor−Rotorwiderstand
à
Wert wird durch Motorpara-
meter−Identifizierung ermittelt
aus C0087, C0088, C0089,
C0090 und C0091
l
Auswahl eines Motors in C0086
stellt entsprechenden Rotorwi-
derstandswert ein
^
8.2−25
^
8.2−41
^
8.2−25
^
8.2−41
^
8.2−25
^
8.2−41
^
8.2−25
^
8.2−41
^
8.2−25
^
8.2−41
^
8.2−25
^
8.2−41
^
8.2−25
^
8.2−41
^ 6.6−1
^
6.6−16
