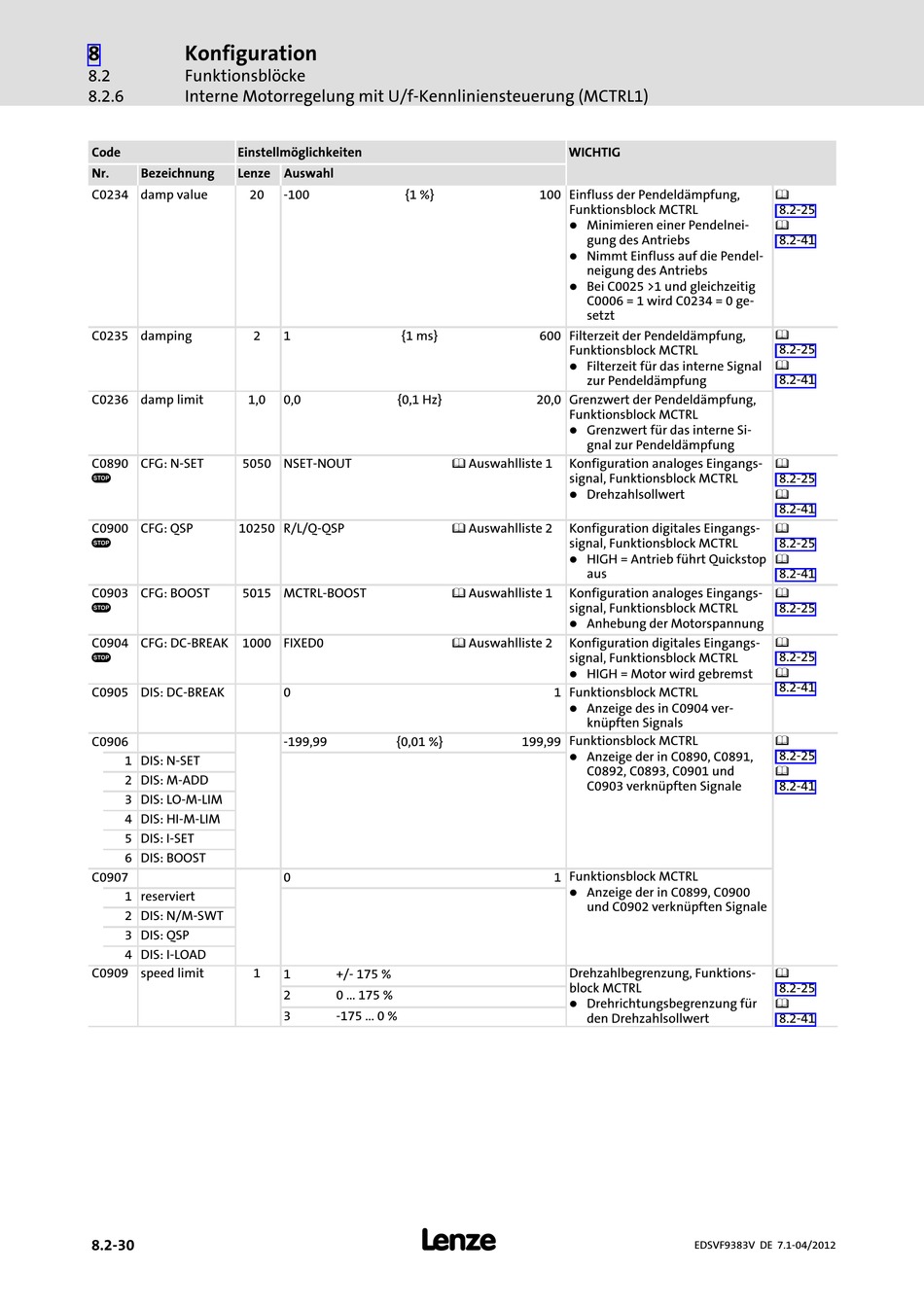

Lenze 9300 vector Handbuch Seite 251

8 Konfiguration
8.2 Funktionsblöcke
8.2.6 Interne Motorregelung mit U/f−Kennliniensteuerung (MCTRL1)
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0234 damp value 20
C0235 damping 2
C0236 damp limit 1,0
C0890 CFG: N−SET 5050 NSET−NOUT
s
C0900 CFG: QSP 10250 R/L/Q−QSP
s
C0903 CFG: BOOST 5015 MCTRL−BOOST
s
C0904 CFG: DC−BREAK 1000 FIXED0
s
C0905 DIS: DC−BREAK
C0906
1 DIS: N−SET
2 DIS: M−ADD
3 DIS: LO−M−LIM
4 DIS: HI−M−LIM
5 DIS: I−SET
6 DIS: BOOST
C0907
1 reserviert
2 DIS: N/M−SWT
3 DIS: QSP
4 DIS: I−LOAD
C0909 speed limit 1
8.2−30
Auswahl
−100 {1 %}
1 {1 ms}
0,0 {0,1 Hz}
^ Auswahlliste 1
^ Auswahlliste 2
^ Auswahlliste 1
^ Auswahlliste 2
0
−199,99 {0,01 %}
0
1 +/− 175 %
2 0 ... 175 %
3 −175 ... 0 %
l
WICHTIG
100 Einfluss der Pendeldämpfung,
Funktionsblock MCTRL
l
Minimieren einer Pendelnei-
gung des Antriebs
l Nimmt Einfluss auf die Pendel-
neigung des Antriebs
l
Bei C0025 >1 und gleichzeitig
C0006 = 1 wird C0234 = 0 ge-
setzt
600 Filterzeit der Pendeldämpfung,
Funktionsblock MCTRL
l
Filterzeit für das interne Signal
zur Pendeldämpfung
20,0 Grenzwert der Pendeldämpfung,
Funktionsblock MCTRL
l Grenzwert für das interne Si-
gnal zur Pendeldämpfung
Konfiguration analoges Eingangs-
signal, Funktionsblock MCTRL
l Drehzahlsollwert
Konfiguration digitales Eingangs-
signal, Funktionsblock MCTRL
l
HIGH = Antrieb führt Quickstop
aus
Konfiguration analoges Eingangs-
signal, Funktionsblock MCTRL
l
Anhebung der Motorspannung
Konfiguration digitales Eingangs-
signal, Funktionsblock MCTRL
l
HIGH = Motor wird gebremst
1 Funktionsblock MCTRL
l Anzeige des in C0904 ver-
knüpften Signals
199,99 Funktionsblock MCTRL
l
Anzeige der in C0890, C0891,
C0892, C0893, C0901 und
C0903 verknüpften Signale
1 Funktionsblock MCTRL
l
Anzeige der in C0899, C0900
und C0902 verknüpften Signale
Drehzahlbegrenzung, Funktions-
block MCTRL
l
Drehrichtungsbegrenzung für
den Drehzahlsollwert
