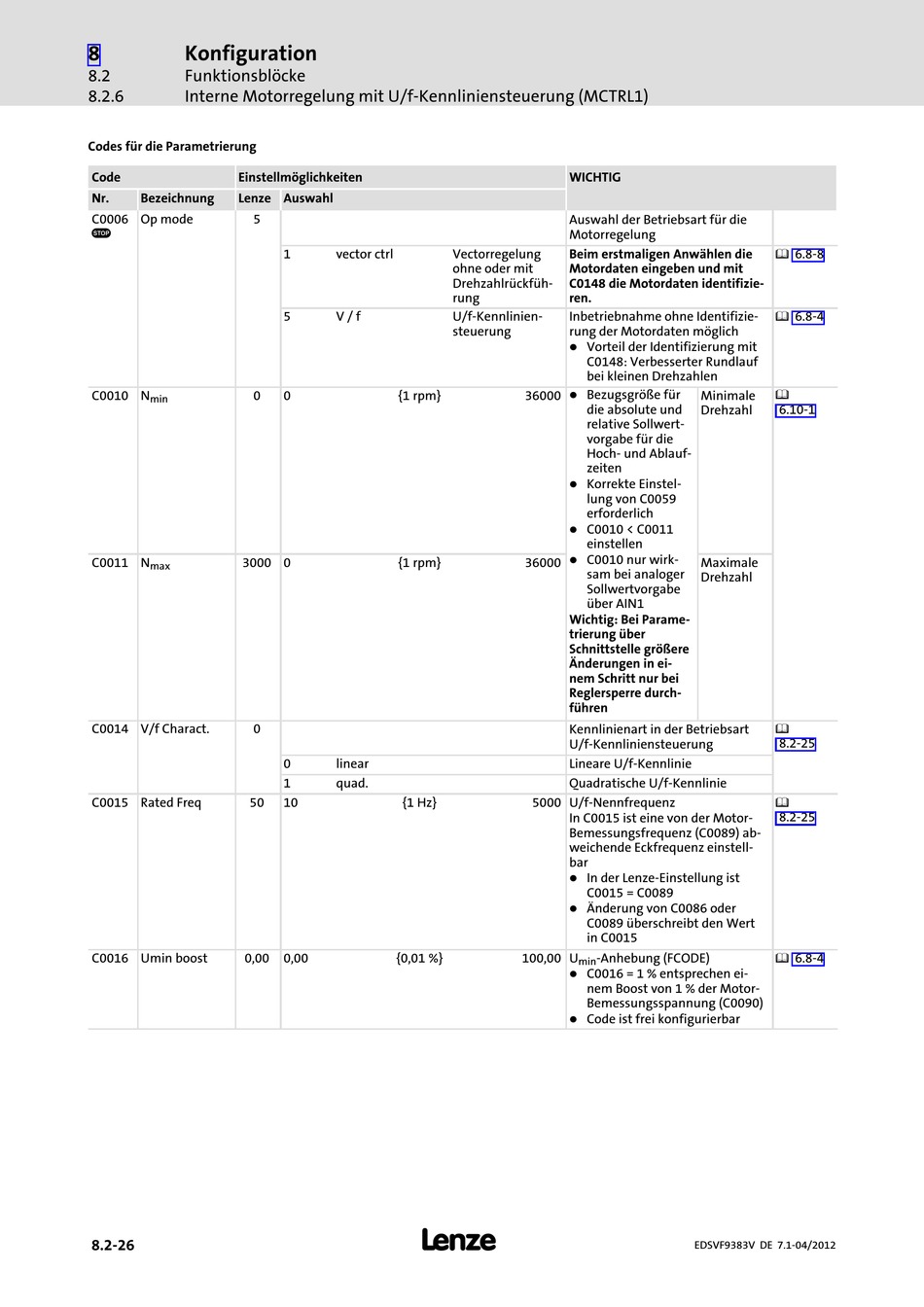

Lenze 9300 vector Handbuch Seite 247

8 Konfiguration
8.2 Funktionsblöcke
8.2.6 Interne Motorregelung mit U/f−Kennliniensteuerung (MCTRL1)
Codes für die Parametrierung
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze Auswahl
C0006 Op mode 5
s
C0010 N 0
min
C0011 N 3000 0
max
C0014 V/f Charact. 0
C0015 Rated Freq 50
C0016 Umin boost 0,00
8.2−26
1 vector ctrl Vectorregelung
ohne oder mit
Drehzahlrückfüh-
rung
5 V / f U/f−Kennlinien-
steuerung
0 {1 rpm}
{1 rpm}
0 linear
1 quad.
10 {1 Hz}
0,00 {0,01 %}
l
WICHTIG
Auswahl der Betriebsart für die
Motorregelung
Beim erstmaligen Anwählen die
Motordaten eingeben und mit
C0148 die Motordaten identifizie-
ren.
Inbetriebnahme ohne Identifizie-
rung der Motordaten möglich
l
Vorteil der Identifizierung mit
C0148: Verbesserter Rundlauf
bei kleinen Drehzahlen
l
Bezugsgröße für
36000
die absolute und
relative Sollwert-
vorgabe für die
Hoch− und Ablauf-
zeiten
l
Korrekte Einstel-
lung von C0059
erforderlich
l C0010 < C0011
einstellen
l
C0010 nur wirk-
36000
sam bei analoger
Sollwertvorgabe
über AIN1
Wichtig: Bei Parame-
trierung über
Schnittstelle größere
Änderungen in ei-
nem Schritt nur bei
Reglersperre durch-
führen
Kennlinienart in der Betriebsart
U/f−Kennliniensteuerung
Lineare U/f−Kennlinie
Quadratische U/f−Kennlinie
5000 U/f−Nennfrequenz
In C0015 ist eine von der Motor−
Bemessungsfrequenz (C0089) ab-
weichende Eckfrequenz einstell-
bar
l
In der Lenze−Einstellung ist
C0015 = C0089
l Änderung von C0086 oder
C0089 überschreibt den Wert
in C0015
100,00 U −Anhebung (FCODE)
min
l
C0016 = 1 % entsprechen ei-
nem Boost von 1 % der Motor−
Bemessungsspannung (C0090)
l
Code ist frei konfigurierbar
EDSVF9383V DE 7.1−04/2012
^ 6.8−8
^ 6.8−4
^
Minimale
6.10−1
Drehzahl
Maximale
Drehzahl
^
8.2−25
^
8.2−25
^ 6.8−4
