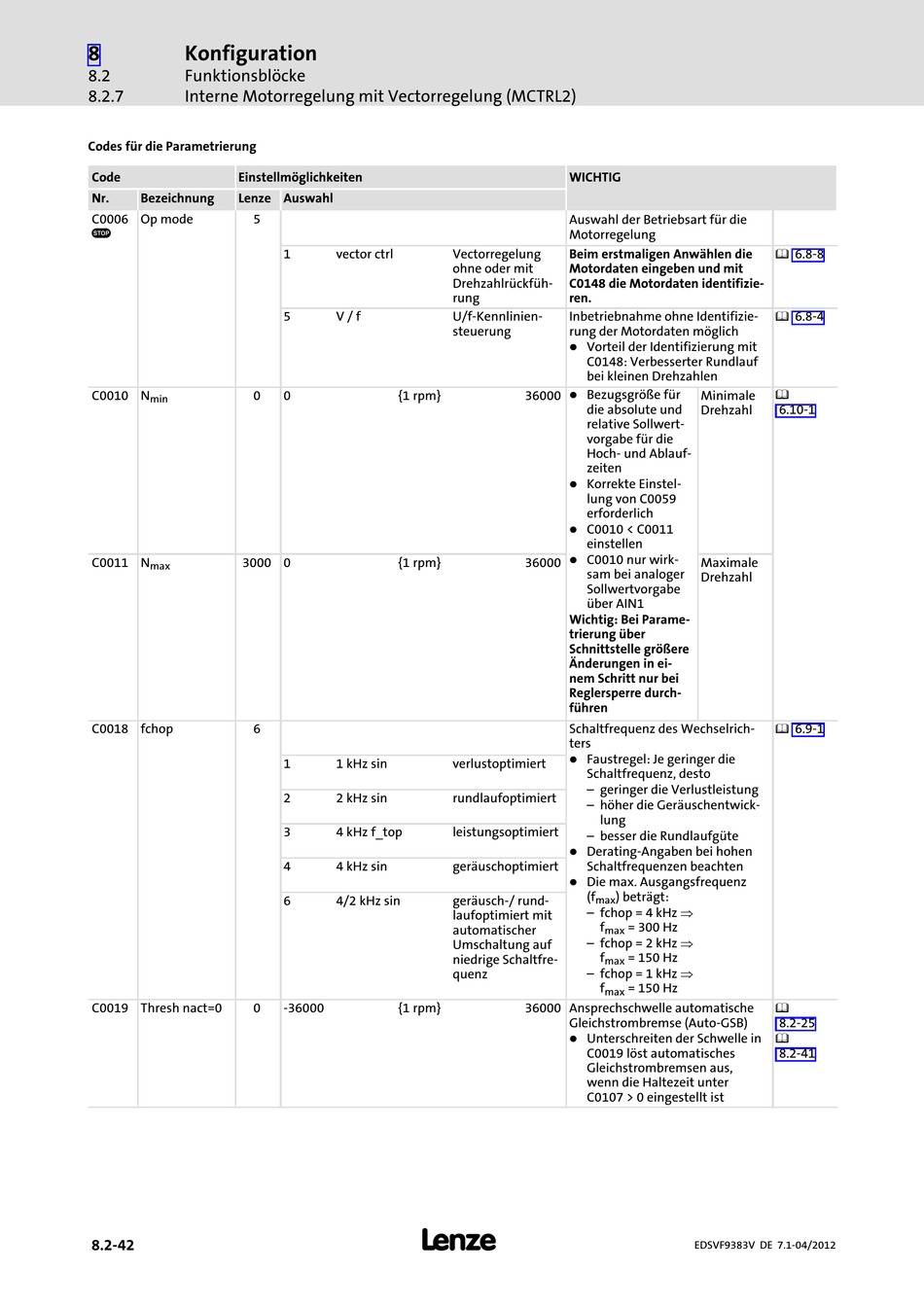

Lenze 9300 vector Handbuch Seite 263

8 Konfiguration
8.2 Funktionsblöcke
8.2.7 Interne Motorregelung mit Vectorregelung (MCTRL2)
Codes für die Parametrierung
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze Auswahl
C0006 Op mode 5
s
C0010 N 0
min
C0011 N 3000 0
max
C0018 fchop 6
C0019 Thresh nact=0 0
8.2−42
1 vector ctrl Vectorregelung
ohne oder mit
Drehzahlrückfüh-
rung
5 V / f U/f−Kennlinien-
steuerung
0 {1 rpm}
{1 rpm}
1 1 kHz sin verlustoptimiert
2 2 kHz sin rundlaufoptimiert
3 4 kHz f_top leistungsoptimiert
4 4 kHz sin geräuschoptimiert
6 4/2 kHz sin geräusch−/ rund-
laufoptimiert mit
automatischer
Umschaltung auf
niedrige Schaltfre-
quenz
−36000 {1 rpm}
l
WICHTIG
Auswahl der Betriebsart für die
Motorregelung
Beim erstmaligen Anwählen die
Motordaten eingeben und mit
C0148 die Motordaten identifizie-
ren.
Inbetriebnahme ohne Identifizie-
rung der Motordaten möglich
l
Vorteil der Identifizierung mit
C0148: Verbesserter Rundlauf
bei kleinen Drehzahlen
l
Bezugsgröße für
36000
die absolute und
relative Sollwert-
vorgabe für die
Hoch− und Ablauf-
zeiten
l
Korrekte Einstel-
lung von C0059
erforderlich
l C0010 < C0011
einstellen
l
C0010 nur wirk-
36000
sam bei analoger
Sollwertvorgabe
über AIN1
Wichtig: Bei Parame-
trierung über
Schnittstelle größere
Änderungen in ei-
nem Schritt nur bei
Reglersperre durch-
führen
Schaltfrequenz des Wechselrich-
ters
l
Faustregel: Je geringer die
Schaltfrequenz, desto
– geringer die Verlustleistung
– höher die Geräuschentwick-
lung
– besser die Rundlaufgüte
l
Derating−Angaben bei hohen
Schaltfrequenzen beachten
l
Die max. Ausgangsfrequenz
(f ) beträgt:
max
– fchop = 4 kHz Þ
f = 300 Hz
max
– fchop = 2 kHz Þ
f = 150 Hz
max
– fchop = 1 kHz Þ
f = 150 Hz
max
36000 Ansprechschwelle automatische
Gleichstrombremse (Auto−GSB)
l
Unterschreiten der Schwelle in
C0019 löst automatisches
Gleichstrombremsen aus,
wenn die Haltezeit unter
C0107 > 0 eingestellt ist
EDSVF9383V DE 7.1−04/2012
^ 6.8−8
^ 6.8−4
^
Minimale
6.10−1
Drehzahl
Maximale
Drehzahl
^ 6.9−1
^
8.2−25
^
8.2−41
