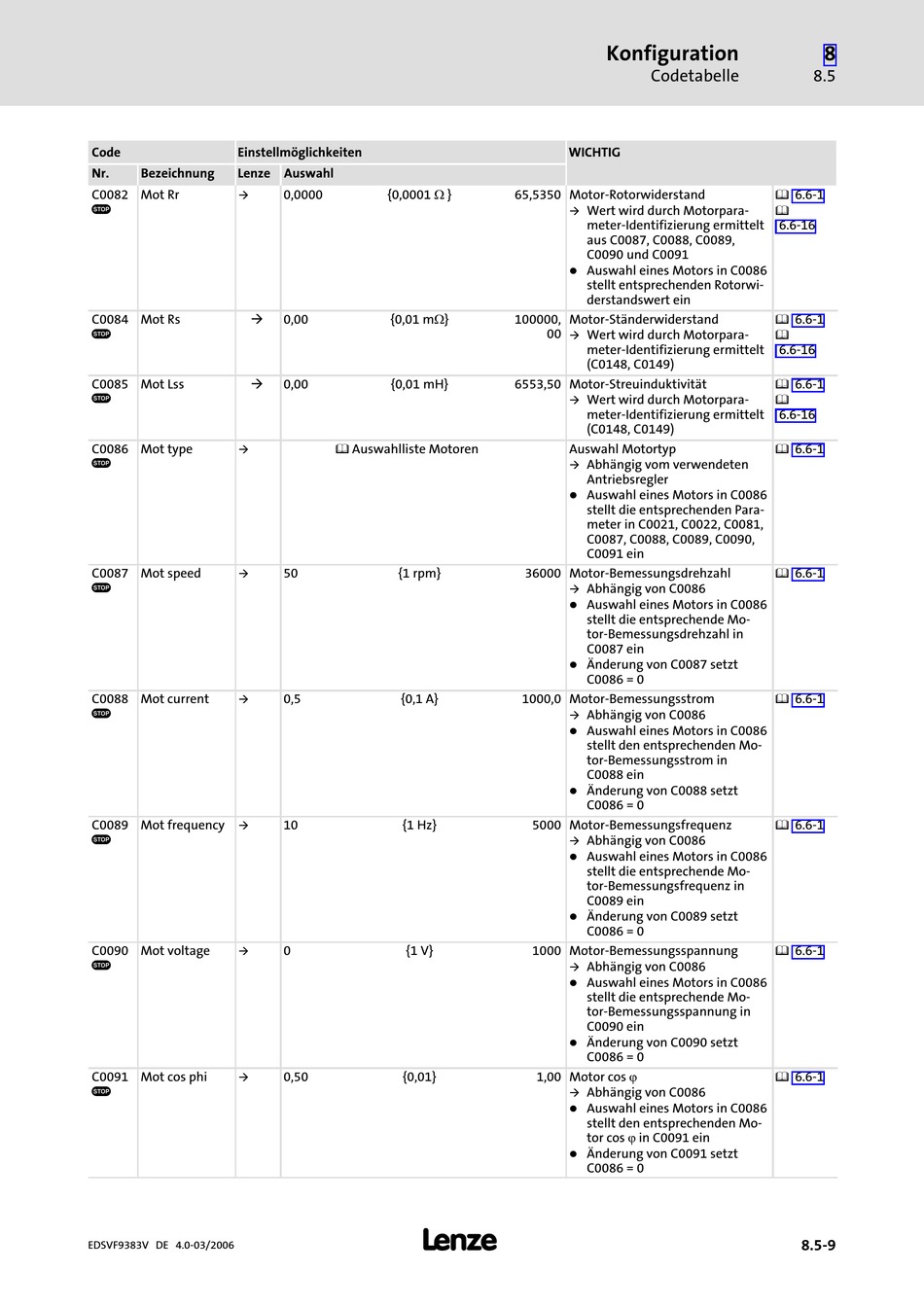

Lenze 9300 vector Handbuch Seite 302

Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
à
C0082 Mot Rr
s
à
C0084 Mot Rs
s
à
C0085 Mot Lss
s
à
C0086 Mot type
s
à
C0087 Mot speed
s
à
C0088 Mot current
s
C0089 Mot frequency à
s
à
C0090 Mot voltage
s
C0091 Mot cos phi à
s
EDSVF9383V DE 4.0−03/2006
Auswahl
{0,0001 W }
0,0000
0,00 {0,01 mW}
0,00 {0,01 mH}
^ Auswahlliste Motoren
50 {1 rpm}
0,5 {0,1 A}
10 {1 Hz}
0 {1 V}
0,50 {0,01}
l
Konfiguration
Codetabelle
WICHTIG
65,5350 Motor−Rotorwiderstand
à
Wert wird durch Motorpara-
meter−Identifizierung ermittelt
aus C0087, C0088, C0089,
C0090 und C0091
l Auswahl eines Motors in C0086
stellt entsprechenden Rotorwi-
derstandswert ein
100000, Motor−Ständerwiderstand
00 à
Wert wird durch Motorpara-
meter−Identifizierung ermittelt
(C0148, C0149)
6553,50 Motor−Streuinduktivität
à
Wert wird durch Motorpara-
meter−Identifizierung ermittelt
(C0148, C0149)
Auswahl Motortyp
à
Abhängig vom verwendeten
Antriebsregler
l Auswahl eines Motors in C0086
stellt die entsprechenden Para-
meter in C0021, C0022, C0081,
C0087, C0088, C0089, C0090,
C0091 ein
36000 Motor−Bemessungsdrehzahl
à
Abhängig von C0086
l
Auswahl eines Motors in C0086
stellt die entsprechende Mo-
tor−Bemessungsdrehzahl in
C0087 ein
l Änderung von C0087 setzt
C0086 = 0
1000,0 Motor−Bemessungsstrom
à
Abhängig von C0086
l Auswahl eines Motors in C0086
stellt den entsprechenden Mo-
tor−Bemessungsstrom in
C0088 ein
l
Änderung von C0088 setzt
C0086 = 0
5000 Motor−Bemessungsfrequenz
à
Abhängig von C0086
l
Auswahl eines Motors in C0086
stellt die entsprechende Mo-
tor−Bemessungsfrequenz in
C0089 ein
l Änderung von C0089 setzt
C0086 = 0
1000 Motor−Bemessungsspannung
à
Abhängig von C0086
l Auswahl eines Motors in C0086
stellt die entsprechende Mo-
tor−Bemessungsspannung in
C0090 ein
l
Änderung von C0090 setzt
C0086 = 0
1,00 Motor cos j
à
Abhängig von C0086
l
Auswahl eines Motors in C0086
stellt den entsprechenden Mo-
tor cos j in C0091 ein
l
Änderung von C0091 setzt
C0086 = 0
8
8.5
^ 6.6−1
^
6.6−16
^ 6.6−1
^
6.6−16
^ 6.6−1
^
6.6−16
^ 6.6−1
^ 6.6−1
^ 6.6−1
^ 6.6−1
^ 6.6−1
^ 6.6−1
8.5−9
