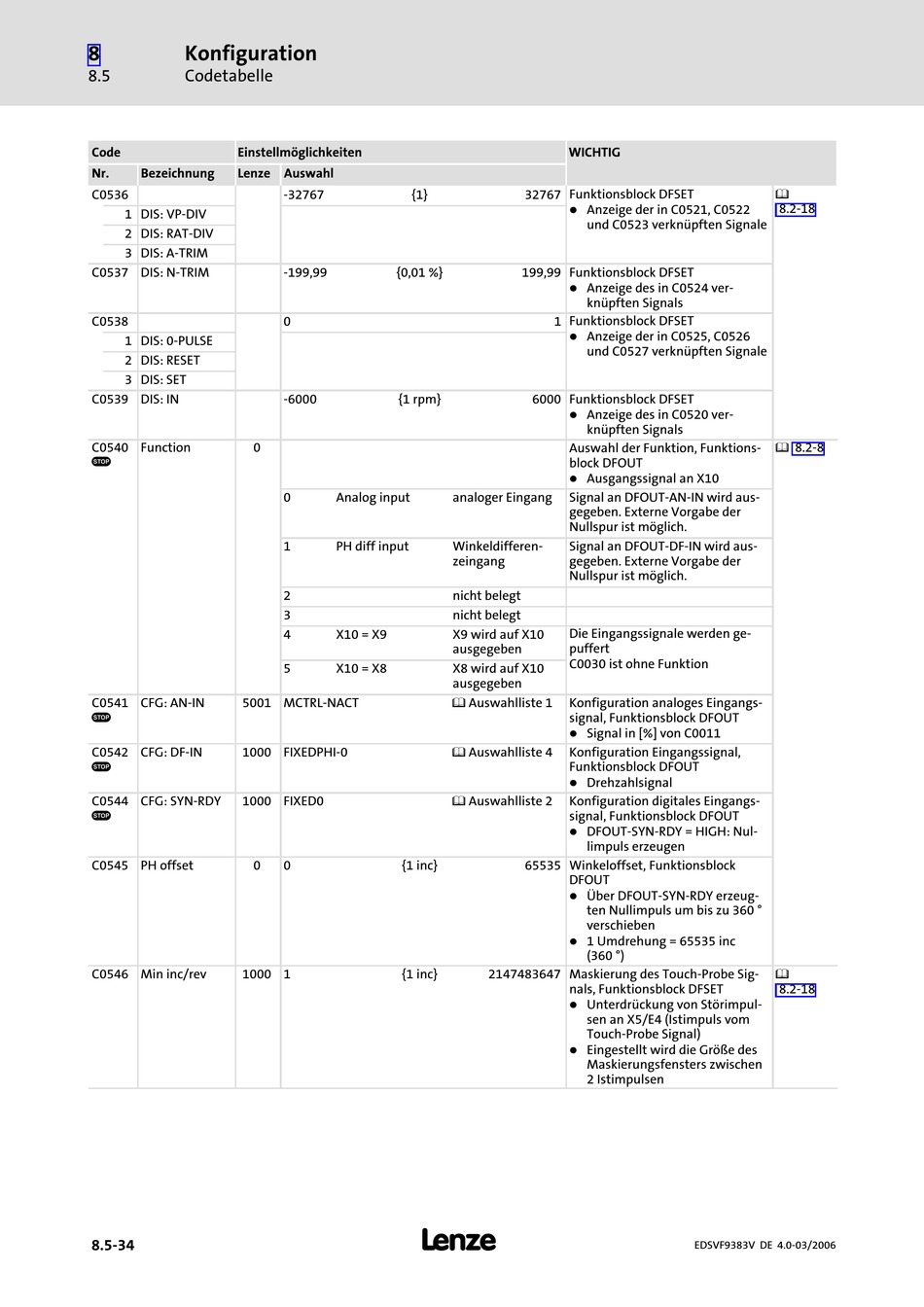

Lenze 9300 vector Handbuch Seite 327

8 Konfiguration
8.5 Codetabelle
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0536
1 DIS: VP−DIV
2 DIS: RAT−DIV
3 DIS: A−TRIM
C0537 DIS: N−TRIM
C0538
1 DIS: 0−PULSE
2 DIS: RESET
3 DIS: SET
C0539 DIS: IN
C0540 Function 0
s
C0541 CFG: AN−IN 5001 MCTRL−NACT
s
C0542 CFG: DF−IN 1000 FIXEDPHI−0
s
C0544 CFG: SYN−RDY 1000 FIXED0
s
C0545 PH offset 0
C0546 Min inc/rev 1000 1
8.5−34
Auswahl
−32767 {1}
−199,99 {0,01 %}
0
−6000 {1 rpm}
0 Analog input analoger Eingang
1 PH diff input Winkeldifferen-
zeingang
2 nicht belegt
3 nicht belegt
4 X10 = X9 X9 wird auf X10
ausgegeben
5 X10 = X8 X8 wird auf X10
ausgegeben
^ Auswahlliste 1
^ Auswahlliste 4
^ Auswahlliste 2
0 {1 inc}
{1 inc}
l
WICHTIG
32767 Funktionsblock DFSET
l
Anzeige der in C0521, C0522
und C0523 verknüpften Signale
199,99 Funktionsblock DFSET
l Anzeige des in C0524 ver-
knüpften Signals
1 Funktionsblock DFSET
l
Anzeige der in C0525, C0526
und C0527 verknüpften Signale
6000 Funktionsblock DFSET
l
Anzeige des in C0520 ver-
knüpften Signals
Auswahl der Funktion, Funktions-
block DFOUT
l Ausgangssignal an X10
Signal an DFOUT−AN−IN wird aus-
gegeben. Externe Vorgabe der
Nullspur ist möglich.
Signal an DFOUT−DF−IN wird aus-
gegeben. Externe Vorgabe der
Nullspur ist möglich.
Die Eingangssignale werden ge-
puffert
C0030 ist ohne Funktion
Konfiguration analoges Eingangs-
signal, Funktionsblock DFOUT
l Signal in [%] von C0011
Konfiguration Eingangssignal,
Funktionsblock DFOUT
l
Drehzahlsignal
Konfiguration digitales Eingangs-
signal, Funktionsblock DFOUT
l DFOUT−SYN−RDY = HIGH: Nul-
limpuls erzeugen
65535 Winkeloffset, Funktionsblock
DFOUT
l Über DFOUT−SYN−RDY erzeug-
ten Nullimpuls um bis zu 360 °
verschieben
l
1 Umdrehung = 65535 inc
(360 °)
2147483647 Maskierung des Touch−Probe Sig-
nals, Funktionsblock DFSET
l
Unterdrückung von Störimpul-
sen an X5/E4 (Istimpuls vom
Touch−Probe Signal)
l
Eingestellt wird die Größe des
Maskierungsfensters zwischen
2 Istimpulsen
^
8.2−18
^ 8.2−8
^
8.2−18
