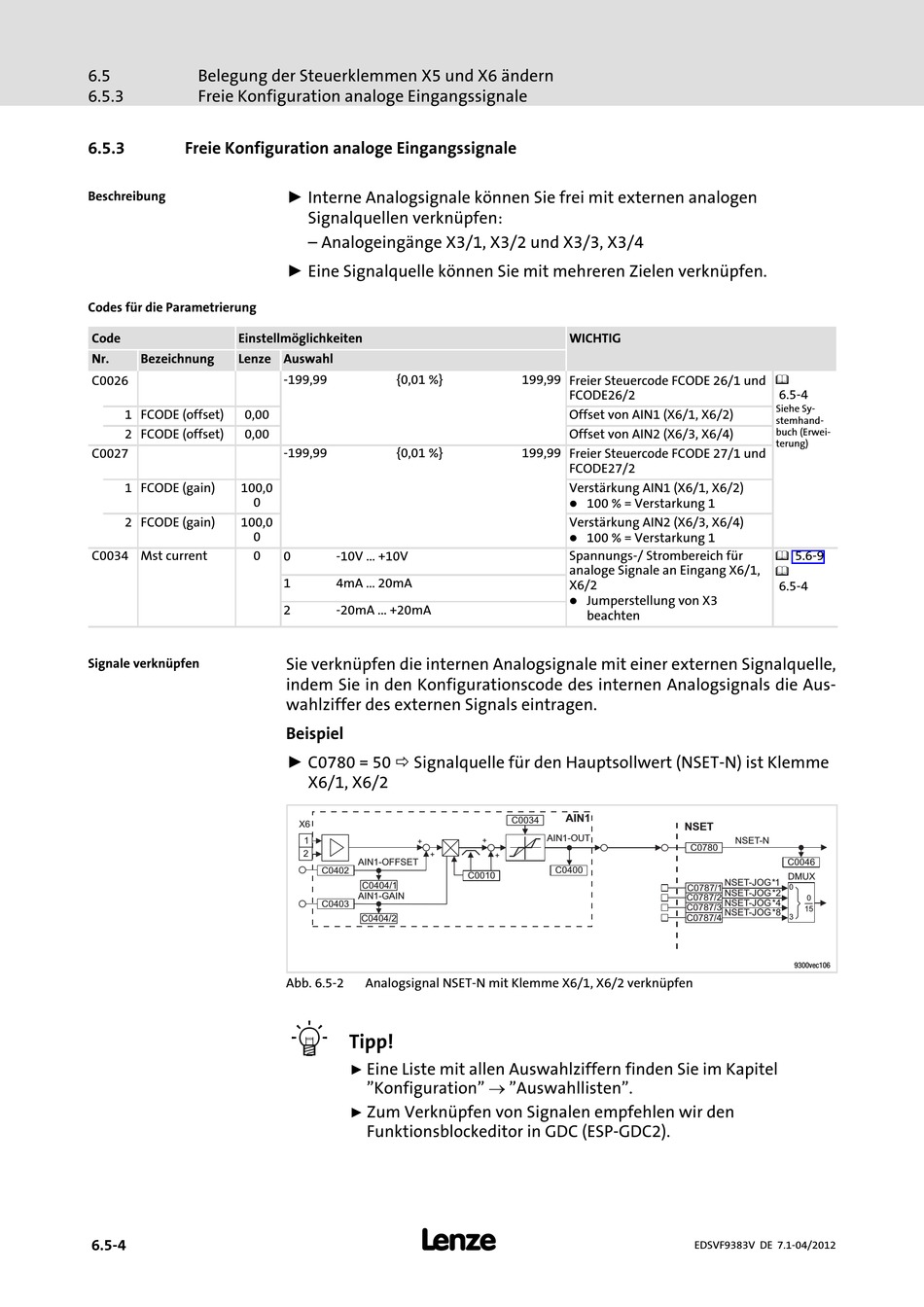

Freie Konfiguration Analoge Eingangssignale; Interne Analogsignale Können Sie Frei Mit Externen Analogen Signalquellen Verknüpfen - Lenze 9300 vector Handbuch

6.5 Belegung der Steuerklemmen X5 und X6 ändern
6.5.3

Freie Konfiguration analoge Eingangssignale

6.5.3 Freie Konfiguration analoge Eingangssignale
Beschreibung
Codes für die Parametrierung
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze Auswahl
C0026
1 FCODE (offset) 0,00
2 FCODE (offset) 0,00
C0027
1 FCODE (gain) 100,0
0
2 FCODE (gain) 100,0
0
C0034 Mst current 0
Signale verknüpfen
6.5−4
ƒ Interne Analogsignale können Sie frei mit externen analogen
Signalquellen verknüpfen:
– Analogeingänge X3/1, X3/2 und X3/3, X3/4
ƒ Eine Signalquelle können Sie mit mehreren Zielen verknüpfen.
−199,99 {0,01 %}
−199,99 {0,01 %}
0 −10V ... +10V
1 4mA ... 20mA
2 −20mA ... +20mA
Sie verknüpfen die internen Analogsignale mit einer externen Signalquelle,
indem Sie in den Konfigurationscode des internen Analogsignals die Aus-
wahlziffer des externen Signals eintragen.
Beispiel
ƒ C0780 = 50 ð Signalquelle für den Hauptsollwert (NSET−N) ist Klemme
X6/1, X6/2
X6
1
+
2
+
AIN1-OFFSET
C0402
C0404/1
AIN1-GAIN
C0403
C0404/2
Abb. 6.5−2 Analogsignal NSET−N mit Klemme X6/1, X6/2 verknüpfen
I
Tipp!
Eine Liste mit allen Auswahlziffern finden Sie im Kapitel
ƒ
"Konfiguration" ® "Auswahllisten".
Zum Verknüpfen von Signalen empfehlen wir den
ƒ
Funktionsblockeditor in GDC (ESP−GDC2).
l
WICHTIG
199,99 Freier Steuercode FCODE 26/1 und
FCODE26/2
Offset von AIN1 (X6/1, X6/2)
Offset von AIN2 (X6/3, X6/4)
199,99 Freier Steuercode FCODE 27/1 und
FCODE27/2
Verstärkung AIN1 (X6/1, X6/2)
l
100 % = Verstarkung 1
Verstärkung AIN2 (X6/3, X6/4)
l 100 % = Verstarkung 1
Spannungs−/ Strombereich für
analoge Signale an Eingang X6/1,
X6/2
l
Jumperstellung von X3
beachten
AIN1
C0034
AIN1-OUT
+
+
C0400
C0010
^
6.5−4
Siehe Sy-
stemhand-
buch (Erwei-
terung)
^ 5.6−9
^
6.5−4
NSET
NSET-N
C0780
C0046
DMUX
NSET-JOG*1
C0787/1 0
NSET-JOG *2
C0787/2
0
NSET-JOG *4
C0787/3
15
NSET-JOG *8
3
C0787/4
9300vec106
EDSVF9383V DE 7.1−04/2012
