5.1 Wichtige Hinweise
5.1.1 Personenschutz
Potenzialtrennung
Defekte Sicherungen
wechseln
Antriebsregler vom Netz
trennen
5.1−2
Die Klemmen X1 und X5 haben eine doppelte (verstärkte) Isolierung nach
EN 61800−5−1. Die Berührsicherheit ist ohne weitere Maßnahmen gewähr-
leistet.
{
Gefahr!
Die Klemmen X3, X4, X6, X8, X9, X10, X11 sind basisisoliert
ƒ
(einfache Trennstrecke).
Berührsicherheit bei defekter Trennstrecke ist nur durch
ƒ
externe Maßnahmen gewährleistet, z. B. doppelte Isolierung.
Bei Verwendung einer externen DC−24−V−Spannungsquelle ist
ƒ
der Isolierungsgrad des Antriebsreglers abhängig vom
Isolierungsgrad der Spannungsquelle.
L1
24 VDC
N
E1...E5, ST1, ST2
59 39 A1...A4
101
102
103
104
L1
L2
L3
PE
+U
G
-U
G
BR1
BR2
PE
U
V
W
X3 X4 X6 X8 X9 X10 X11

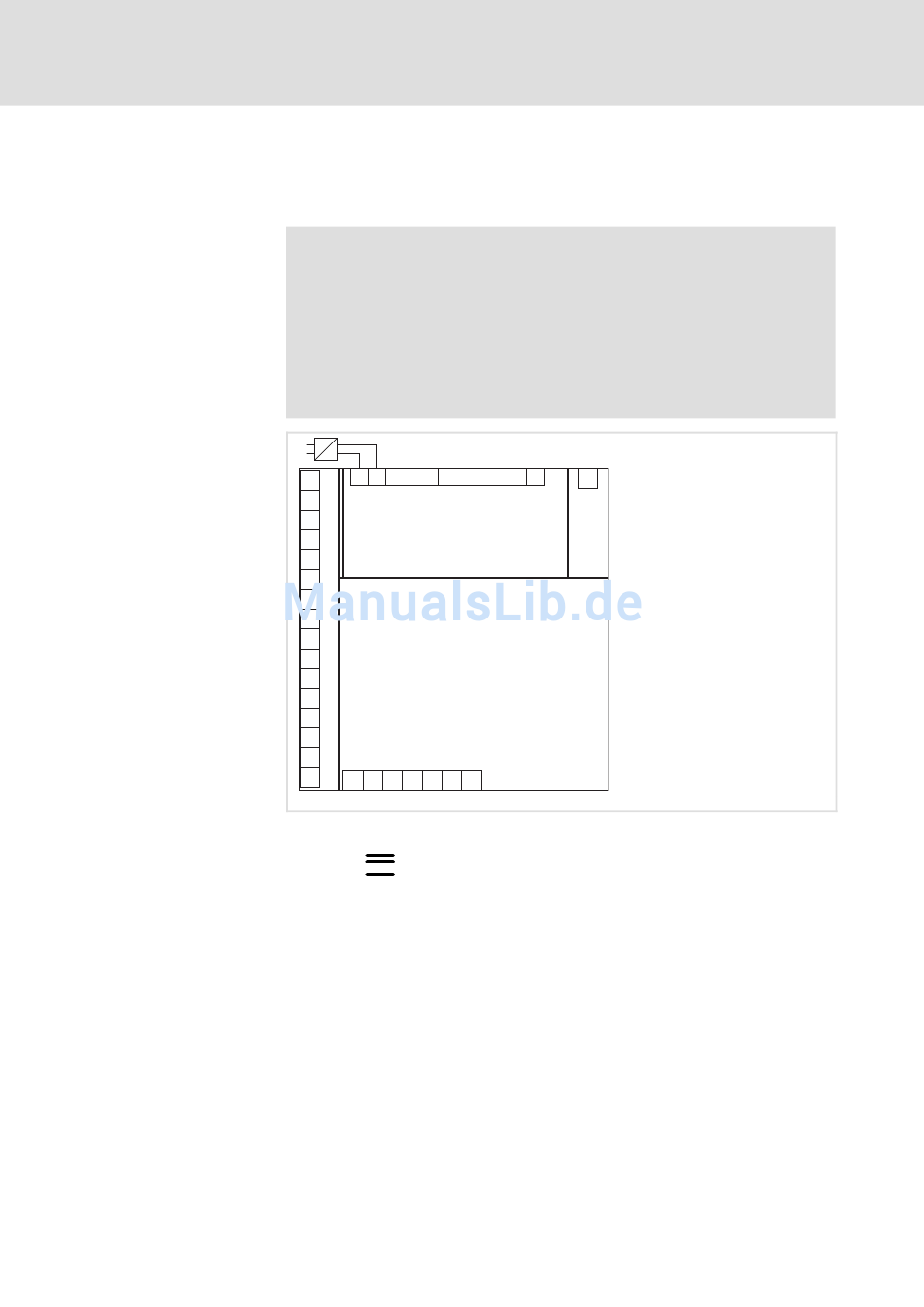

Abb. 5.1−1 Potenzialtrennung zwischen Leistungsanschlüssen, Steueranschlüssen und
Gehäuse
Doppelte (verstärkte) Isolierung
Basisisolierung
Wechseln Sie defekte Sicherungen nur im spannungslosen Zustand gegen
den vorgeschriebenen Typ aus.
Sicherheitstechnische Trennung des Antriebsreglers vom Netz nur über ein
eingangsseitiges Schütz oder einen handbetätigten Knebelschalter durch-
führen.
l
28 X5
X1
