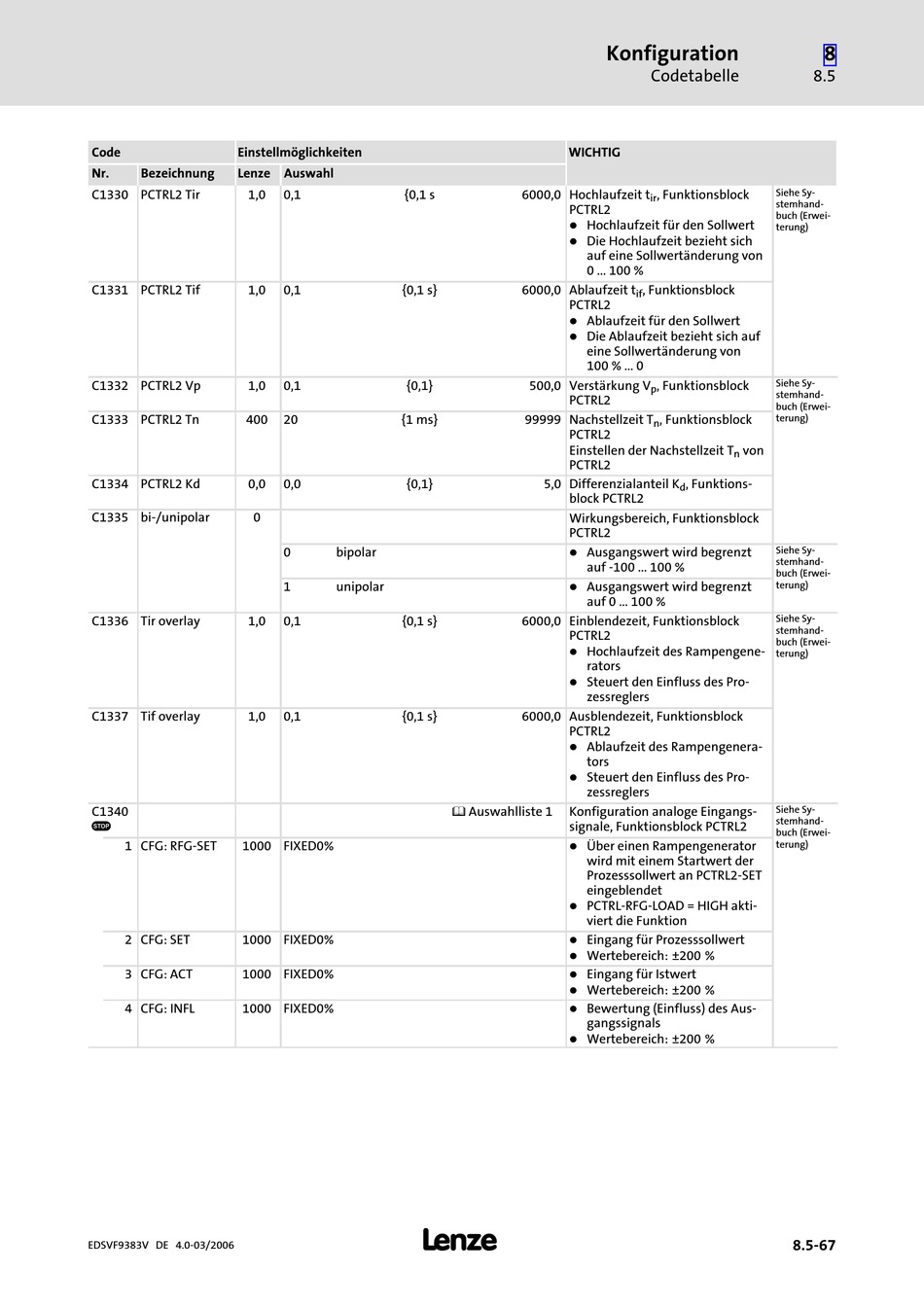

Lenze 9300 vector Handbuch Seite 360

Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C1330 PCTRL2 Tir 1,0
C1331 PCTRL2 Tif 1,0
C1332 PCTRL2 Vp 1,0
C1333 PCTRL2 Tn 400
C1334 PCTRL2 Kd 0,0
C1335 bi−/unipolar 0
C1336 Tir overlay 1,0
C1337 Tif overlay 1,0
C1340
s
1 CFG: RFG−SET 1000 FIXED0%
2 CFG: SET 1000 FIXED0%
3 CFG: ACT 1000 FIXED0%
4 CFG: INFL 1000 FIXED0%
EDSVF9383V DE 4.0−03/2006
Auswahl
0,1 {0,1 s
0,1 {0,1 s}
0,1 {0,1}
20 {1 ms}
0,0 {0,1}
0 bipolar
1 unipolar
0,1 {0,1 s}
0,1 {0,1 s}
^ Auswahlliste 1
l
Konfiguration
Codetabelle
WICHTIG
6000,0 Hochlaufzeit t , Funktionsblock
ir
PCTRL2
l
Hochlaufzeit für den Sollwert
l
Die Hochlaufzeit bezieht sich
auf eine Sollwertänderung von
0 ... 100 %
6000,0 Ablaufzeit t , Funktionsblock
if
PCTRL2
l
Ablaufzeit für den Sollwert
l
Die Ablaufzeit bezieht sich auf
eine Sollwertänderung von
100 % ... 0
500,0 Verstärkung V , Funktionsblock
p
PCTRL2
99999 Nachstellzeit T , Funktionsblock
n
PCTRL2
Einstellen der Nachstellzeit T
PCTRL2
5,0 Differenzialanteil K , Funktions-
d
block PCTRL2
Wirkungsbereich, Funktionsblock
PCTRL2
l Ausgangswert wird begrenzt
auf −100 ... 100 %
l
Ausgangswert wird begrenzt
auf 0 ... 100 %
6000,0 Einblendezeit, Funktionsblock
PCTRL2
l
Hochlaufzeit des Rampengene-
rators
l Steuert den Einfluss des Pro-
zessreglers
6000,0 Ausblendezeit, Funktionsblock
PCTRL2
l
Ablaufzeit des Rampengenera-
tors
l Steuert den Einfluss des Pro-
zessreglers
Konfiguration analoge Eingangs-
signale, Funktionsblock PCTRL2
l
Über einen Rampengenerator
wird mit einem Startwert der
Prozesssollwert an PCTRL2−SET
eingeblendet
l
PCTRL−RFG−LOAD = HIGH akti-
viert die Funktion
l
Eingang für Prozesssollwert
l
Wertebereich: ±200 %
l
Eingang für Istwert
l
Wertebereich: ±200 %
l
Bewertung (Einfluss) des Aus-
gangssignals
l Wertebereich: ±200 %
8
8.5
Siehe Sy-
stemhand-
buch (Erwei-
terung)
Siehe Sy-
stemhand-
buch (Erwei-
terung)
von
n
Siehe Sy-
stemhand-
buch (Erwei-
terung)
Siehe Sy-
stemhand-
buch (Erwei-
terung)
Siehe Sy-
stemhand-
buch (Erwei-
terung)
8.5−67
