Anschluss der Steuerleitungen zwischen Master und Slave
So schließen Sie die
Steuerleitungen an
EDSVF9383V DE 7.1−04/2012
Grundgeräte im Leistungsbereich 250 ... 400 kW
1
0
2
4
DC-
5

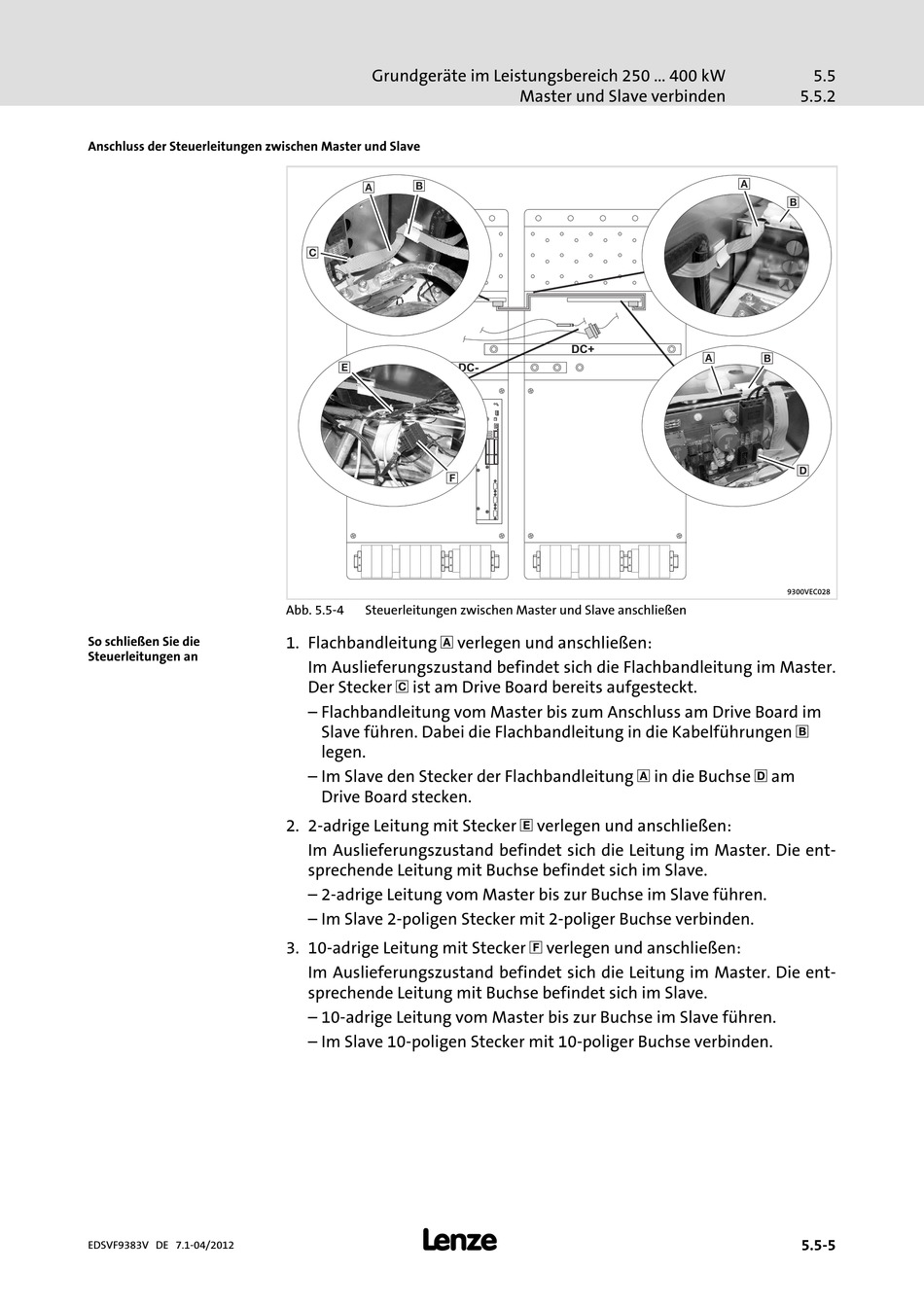

Abb. 5.5−4 Steuerleitungen zwischen Master und Slave anschließen
1. Flachbandleitung 0 verlegen und anschließen:
Im Auslieferungszustand befindet sich die Flachbandleitung im Master.
Der Stecker 2 ist am Drive Board bereits aufgesteckt.
– Flachbandleitung vom Master bis zum Anschluss am Drive Board im
Slave führen. Dabei die Flachbandleitung in die Kabelführungen 1
legen.
– Im Slave den Stecker der Flachbandleitung 0 in die Buchse 3 am
Drive Board stecken.
2. 2−adrige Leitung mit Stecker 4 verlegen und anschließen:
Im Auslieferungszustand befindet sich die Leitung im Master. Die ent-
sprechende Leitung mit Buchse befindet sich im Slave.
– 2−adrige Leitung vom Master bis zur Buchse im Slave führen.
– Im Slave 2−poligen Stecker mit 2−poliger Buchse verbinden.
3. 10−adrige Leitung mit Stecker 5 verlegen und anschließen:
Im Auslieferungszustand befindet sich die Leitung im Master. Die ent-
sprechende Leitung mit Buchse befindet sich im Slave.
– 10−adrige Leitung vom Master bis zur Buchse im Slave führen.
– Im Slave 10−poligen Stecker mit 10−poliger Buchse verbinden.
l
Master und Slave verbinden
DC+
5.5
5.5.2
0
1
0 1
3
9300VEC028
5.5−5
