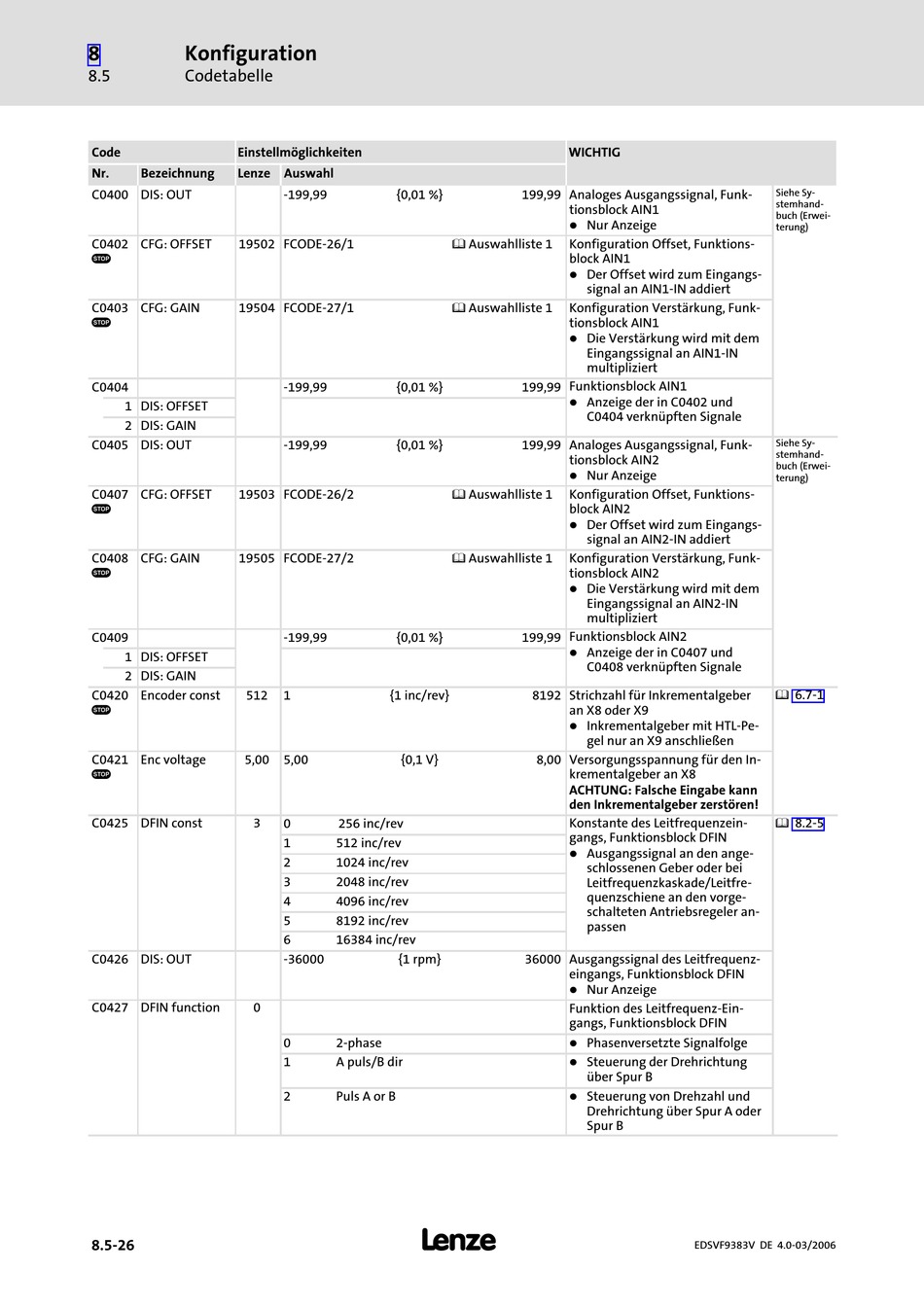

Lenze 9300 vector Handbuch Seite 319

8 Konfiguration
8.5 Codetabelle
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0400 DIS: OUT
C0402 CFG: OFFSET 19502 FCODE−26/1
s
C0403 CFG: GAIN 19504 FCODE−27/1
s
C0404
1 DIS: OFFSET
2 DIS: GAIN
C0405 DIS: OUT
C0407 CFG: OFFSET 19503 FCODE−26/2
s
C0408 CFG: GAIN 19505 FCODE−27/2
s
C0409
1 DIS: OFFSET
2 DIS: GAIN
C0420 Encoder const 512
s
C0421 Enc voltage 5,00
s
C0425 DFIN const 3
C0426 DIS: OUT
C0427 DFIN function 0
8.5−26
Auswahl
−199,99 {0,01 %}
^ Auswahlliste 1
^ Auswahlliste 1
−199,99 {0,01 %}
−199,99 {0,01 %}
^ Auswahlliste 1
^ Auswahlliste 1
−199,99 {0,01 %}
1 {1 inc/rev}
5,00 {0,1 V}
0 256 inc/rev
1 512 inc/rev
2 1024 inc/rev
3 2048 inc/rev
4 4096 inc/rev
5 8192 inc/rev
6 16384 inc/rev
−36000 {1 rpm}
0 2−phase
1 A puls/B dir
2 Puls A or B
l
WICHTIG
199,99 Analoges Ausgangssignal, Funk-
tionsblock AIN1
l
Nur Anzeige
Konfiguration Offset, Funktions-
block AIN1
l Der Offset wird zum Eingangs-
signal an AIN1−IN addiert
Konfiguration Verstärkung, Funk-
tionsblock AIN1
l Die Verstärkung wird mit dem
Eingangssignal an AIN1−IN
multipliziert
199,99 Funktionsblock AIN1
l
Anzeige der in C0402 und
C0404 verknüpften Signale
199,99 Analoges Ausgangssignal, Funk-
tionsblock AIN2
l Nur Anzeige
Konfiguration Offset, Funktions-
block AIN2
l
Der Offset wird zum Eingangs-
signal an AIN2−IN addiert
Konfiguration Verstärkung, Funk-
tionsblock AIN2
l
Die Verstärkung wird mit dem
Eingangssignal an AIN2−IN
multipliziert
199,99 Funktionsblock AIN2
l
Anzeige der in C0407 und
C0408 verknüpften Signale
8192 Strichzahl für Inkrementalgeber
an X8 oder X9
l
Inkrementalgeber mit HTL−Pe-
gel nur an X9 anschließen
8,00 Versorgungsspannung für den In-
krementalgeber an X8
ACHTUNG: Falsche Eingabe kann
den Inkrementalgeber zerstören!
Konstante des Leitfrequenzein-
gangs, Funktionsblock DFIN
l
Ausgangssignal an den ange-
schlossenen Geber oder bei
Leitfrequenzkaskade/Leitfre-
quenzschiene an den vorge-
schalteten Antriebsregeler an-
passen
36000 Ausgangssignal des Leitfrequenz-
eingangs, Funktionsblock DFIN
l
Nur Anzeige
Funktion des Leitfrequenz−Ein-
gangs, Funktionsblock DFIN
l Phasenversetzte Signalfolge
l Steuerung der Drehrichtung
über Spur B
l Steuerung von Drehzahl und
Drehrichtung über Spur A oder
Spur B
EDSVF9383V DE 4.0−03/2006
Siehe Sy-
stemhand-
buch (Erwei-
terung)
Siehe Sy-
stemhand-
buch (Erwei-
terung)
^ 6.7−1
^ 8.2−5
