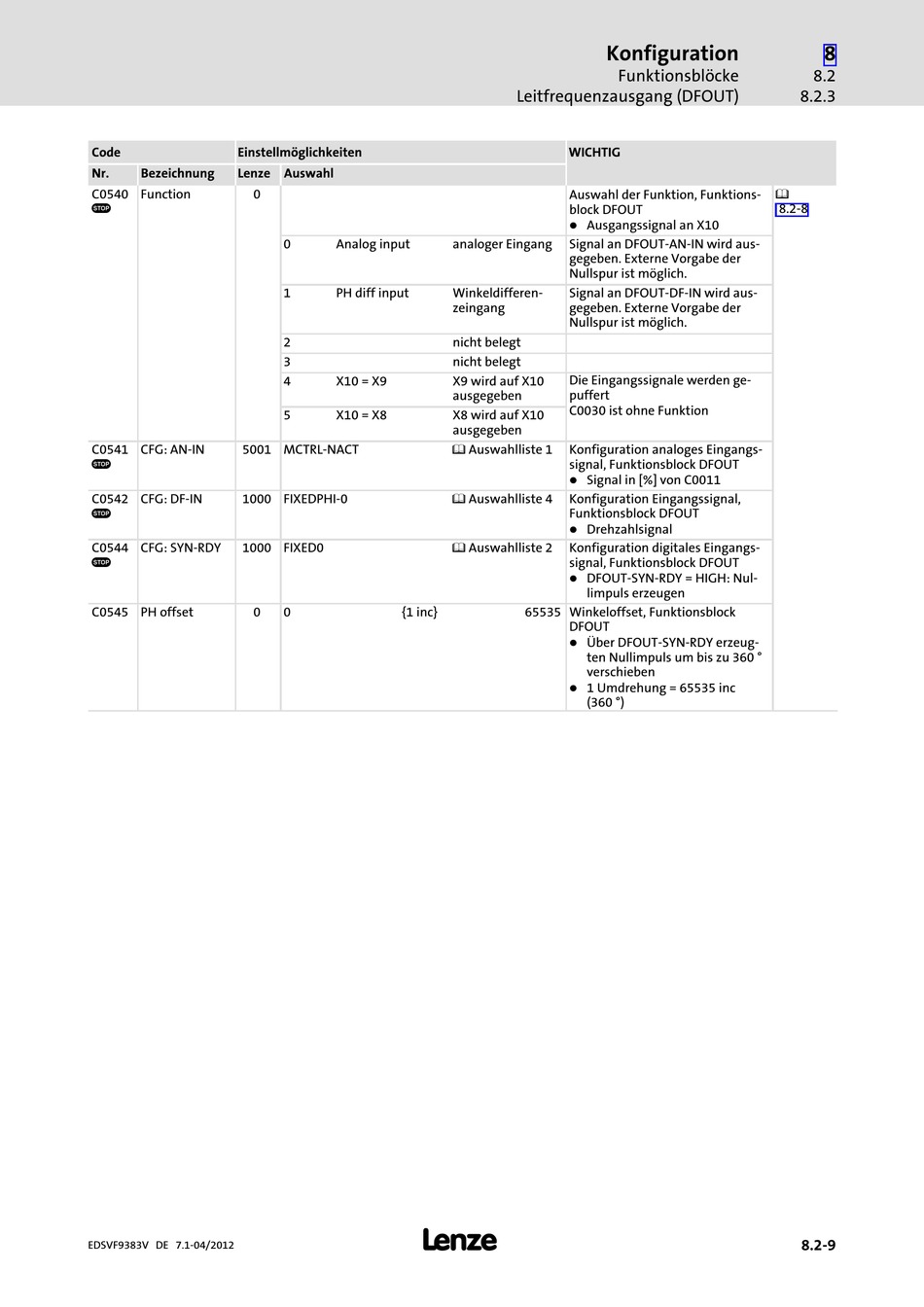

Lenze 9300 vector Handbuch Seite 230

Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0540 Function 0
s
C0541 CFG: AN−IN 5001 MCTRL−NACT
s
C0542 CFG: DF−IN 1000 FIXEDPHI−0
s
C0544 CFG: SYN−RDY 1000 FIXED0
s
C0545 PH offset 0
EDSVF9383V DE 7.1−04/2012
Auswahl
0 Analog input analoger Eingang
1 PH diff input Winkeldifferen-
zeingang
2 nicht belegt
3 nicht belegt
4 X10 = X9 X9 wird auf X10
ausgegeben
5 X10 = X8 X8 wird auf X10
ausgegeben
^ Auswahlliste 1
^ Auswahlliste 4
^ Auswahlliste 2
0 {1 inc}
l
Konfiguration
Funktionsblöcke
Leitfrequenzausgang (DFOUT)
WICHTIG
Auswahl der Funktion, Funktions-
block DFOUT
l
Ausgangssignal an X10
Signal an DFOUT−AN−IN wird aus-
gegeben. Externe Vorgabe der
Nullspur ist möglich.
Signal an DFOUT−DF−IN wird aus-
gegeben. Externe Vorgabe der
Nullspur ist möglich.
Die Eingangssignale werden ge-
puffert
C0030 ist ohne Funktion
Konfiguration analoges Eingangs-
signal, Funktionsblock DFOUT
l
Signal in [%] von C0011
Konfiguration Eingangssignal,
Funktionsblock DFOUT
l Drehzahlsignal
Konfiguration digitales Eingangs-
signal, Funktionsblock DFOUT
l
DFOUT−SYN−RDY = HIGH: Nul-
limpuls erzeugen
65535 Winkeloffset, Funktionsblock
DFOUT
l
Über DFOUT−SYN−RDY erzeug-
ten Nullimpuls um bis zu 360 °
verschieben
l 1 Umdrehung = 65535 inc
(360 °)
