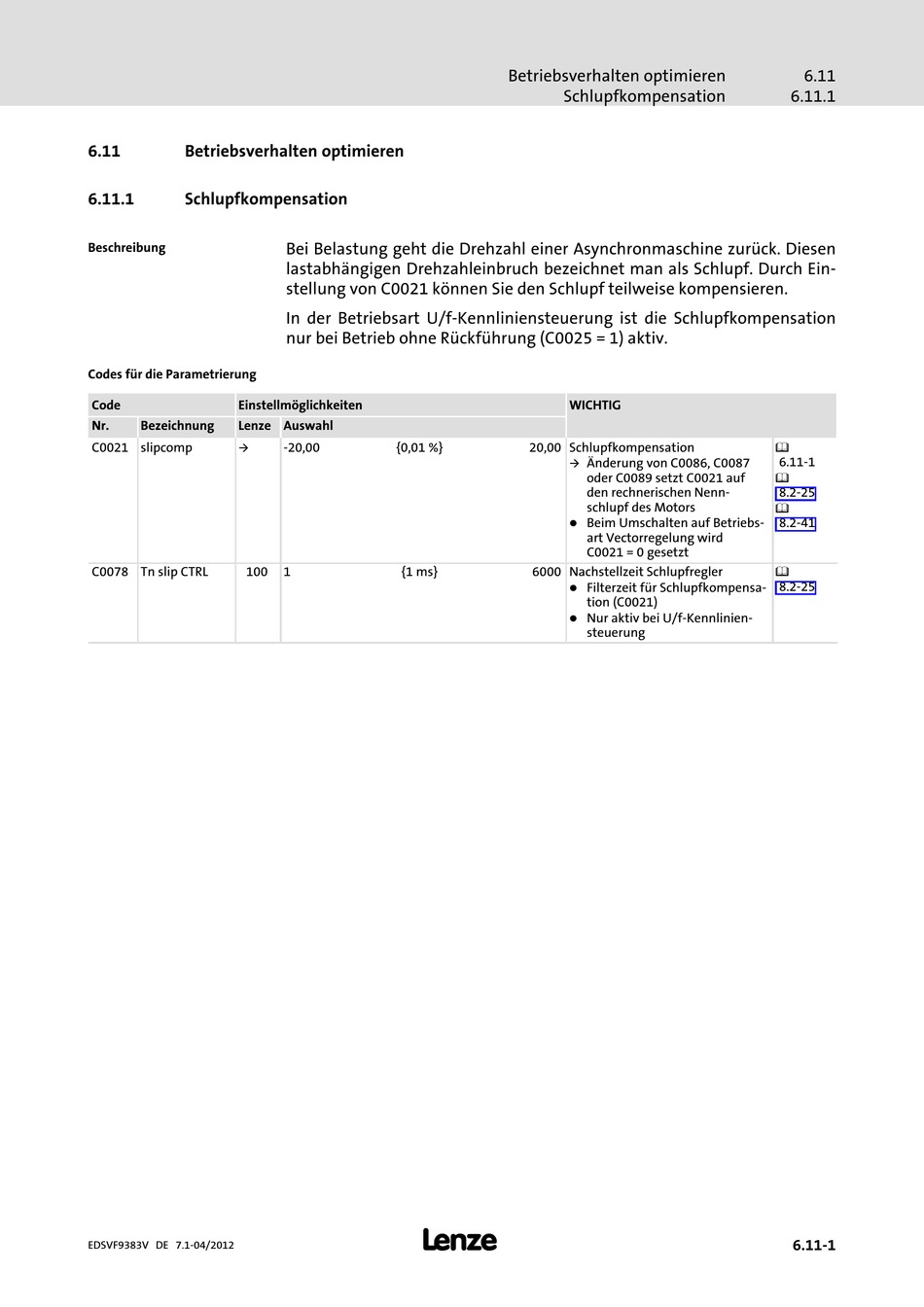

Betriebsverhalten Optimieren - Lenze 9300 Vector Handbuch

6.11

Betriebsverhalten optimieren

6.11.1 Schlupfkompensation
Beschreibung
Codes für die Parametrierung
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze Auswahl
à
C0021 slipcomp
C0078 Tn slip CTRL 100
EDSVF9383V DE 7.1−04/2012
Bei Belastung geht die Drehzahl einer Asynchronmaschine zurück. Diesen
lastabhängigen Drehzahleinbruch bezeichnet man als Schlupf. Durch Ein-
stellung von C0021 können Sie den Schlupf teilweise kompensieren.
In der Betriebsart U/f−Kennliniensteuerung ist die Schlupfkompensation
nur bei Betrieb ohne Rückführung (C0025 = 1) aktiv.
−20,00 {0,01 %}
1 {1 ms}
l
Betriebsverhalten optimieren
Schlupfkompensation
WICHTIG
20,00 Schlupfkompensation
à Änderung von C0086, C0087
oder C0089 setzt C0021 auf
den rechnerischen Nenn-
schlupf des Motors
l
Beim Umschalten auf Betriebs-
art Vectorregelung wird
C0021 = 0 gesetzt
6000 Nachstellzeit Schlupfregler
l Filterzeit für Schlupfkompensa-
tion (C0021)
l
Nur aktiv bei U/f−Kennlinien-
steuerung
6.11
6.11.1
^
6.11−1
^
8.2−25
^
8.2−41
^
8.2−25
6.11−1
