8 Konfiguration
8.2 Funktionsblöcke
8.2.4 Leitfrequenz−Hochlaufgeber (DFRFG)
Quickstop (QSP)
Hochlaufgeber Stop
Hochlaufgeber zurücksetzen
8.2−16
Quickstop nimmt den Antrieb aus dem Verbund und führt ihn zum Still-
stand. Soll− und Istwerte werden weiterhin erfasst.
DFRFG-OUT
C0751
DFRFG-IN
C0753
DFRFG-QSP

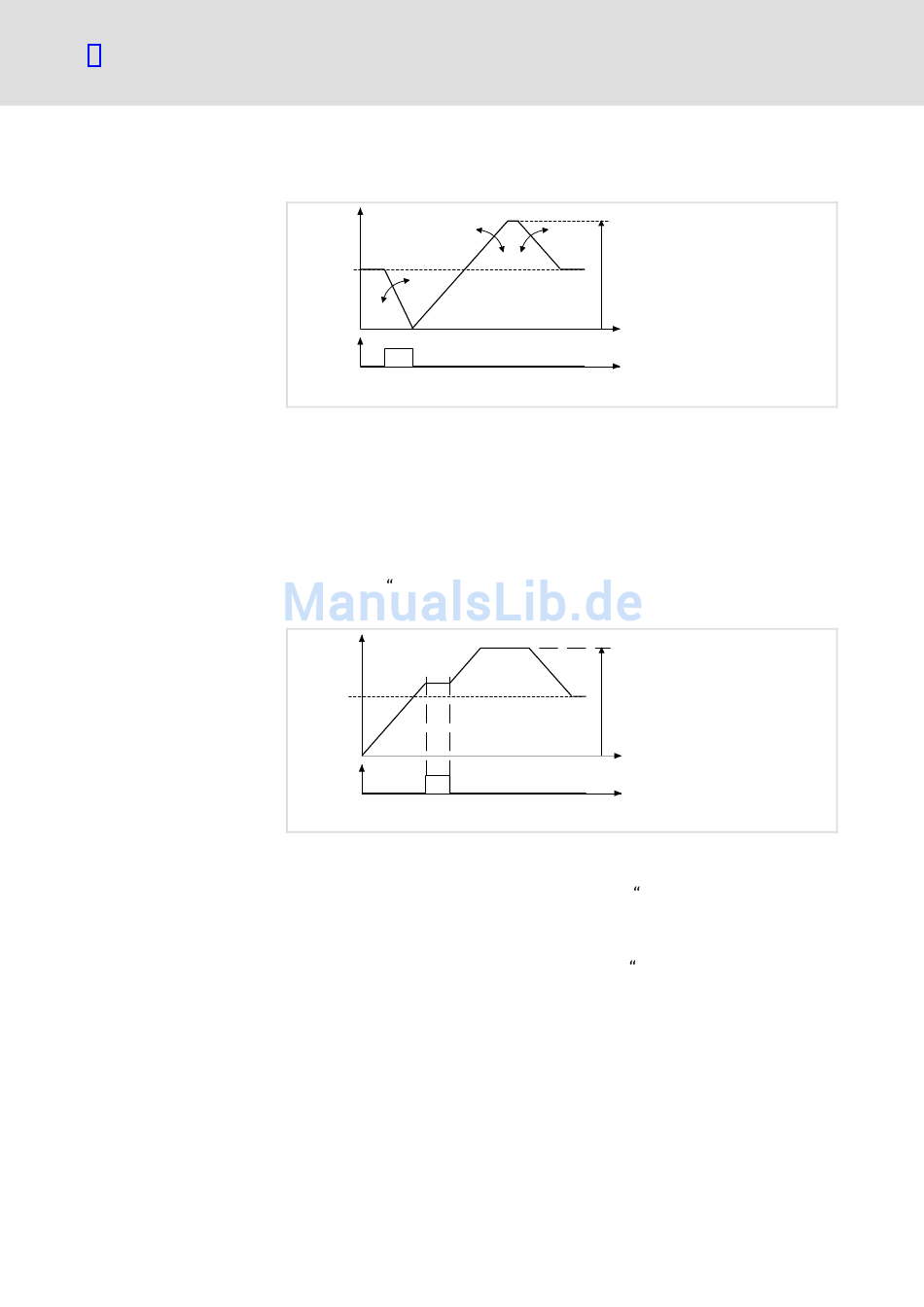

Abb. 8.2−12 Schnellhalt DFRFG
C0751 Hoch− und Ablaufzeit des Profilgenerators
C0752 Maximale Drehzahl
C0753 Ablaufzeit T
ƒ Mit DFRFG1−QSP = HIGH wird QSP aktiviert.
ƒ Mit DFRFG1−QSP = LOW wird QSP deaktiviert. Der Sollwinkel wird über
den Profilgenerator angefahren.
Die Funktion Hochlaufgeber Stop" hält den Zustand des Profilgenerators
während des Betriebs fest. Soll− und Istwerte werden weiterhin erfasst.
DFRFG-OUT
DFRFG-IN
DFRFG-STOP
Abb. 8.2−13 Hochlaufgeber Stop
C0752 Maximale Drehzahl
ƒ Mit DFRFG1−STOP = HIGH wird die Funktion Hochlaufgeber Stop"
aktiviert.
– Der letzte Zustand wird an DFRFG1−OUT ausgegeben.
ƒ Mit DFRFG1−STOP = LOW wird die Funktion Hochlaufgeber Stop"
zurückgesetzt. Der Sollwinkel wird über den Profilgenerator
angefahren.
ƒ Mit DFRFG1−RESET = HIGH wird der Profilgenerator aktiviert. Intern
aufsummierte Soll− und Istwinkel werden zurückgesetzt.
ƒ Mit einer HIGH−LOW−Flanke an DFRFG1−RESET wird der Sollwinkel
erfasst.
l
C0751
C0752
t
t
für QSP einstellen
if
C0752
t
t
