5.6 Steueranschlüsse
5.6.1 Wichtige Hinweise
Schirm auflegen
Daten der Anschlussklemmen
5.6−2
0 1

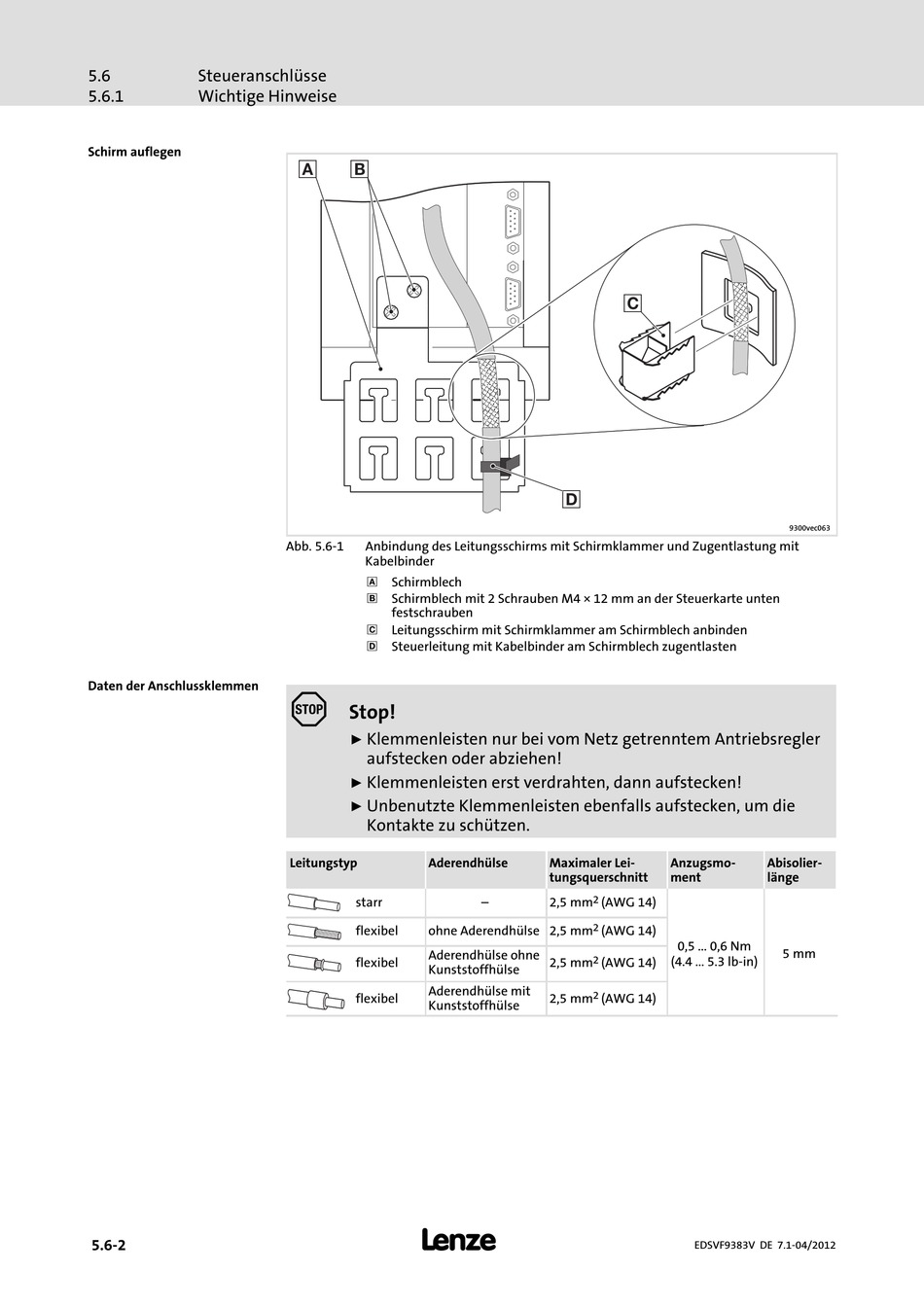

Abb. 5.6−1 Anbindung des Leitungsschirms mit Schirmklammer und Zugentlastung mit
Kabelbinder
0
Schirmblech
1
Schirmblech mit 2 Schrauben M4 × 12 mm an der Steuerkarte unten
festschrauben
2
Leitungsschirm mit Schirmklammer am Schirmblech anbinden
3
Steuerleitung mit Kabelbinder am Schirmblech zugentlasten
(
Stop!
Klemmenleisten nur bei vom Netz getrenntem Antriebsregler
ƒ
aufstecken oder abziehen!
Klemmenleisten erst verdrahten, dann aufstecken!
ƒ
Unbenutzte Klemmenleisten ebenfalls aufstecken, um die
ƒ
Kontakte zu schützen.
Leitungstyp Aderendhülse
starr
flexibel ohne Aderendhülse 2,5 mm
Aderendhülse ohne
flexibel
Kunststoffhülse
Aderendhülse mit
flexibel
Kunststoffhülse
l
2
3
Maximaler Lei-
tungsquerschnitt
2
— 2,5 mm (AWG 14)
2
(AWG 14)
2
2,5 mm (AWG 14)
2
2,5 mm (AWG 14)
9300vec063
Anzugsmo- Abisolier-
ment länge
0,5 ... 0,6 Nm
5 mm
(4.4 ... 5.3 lb−in)
