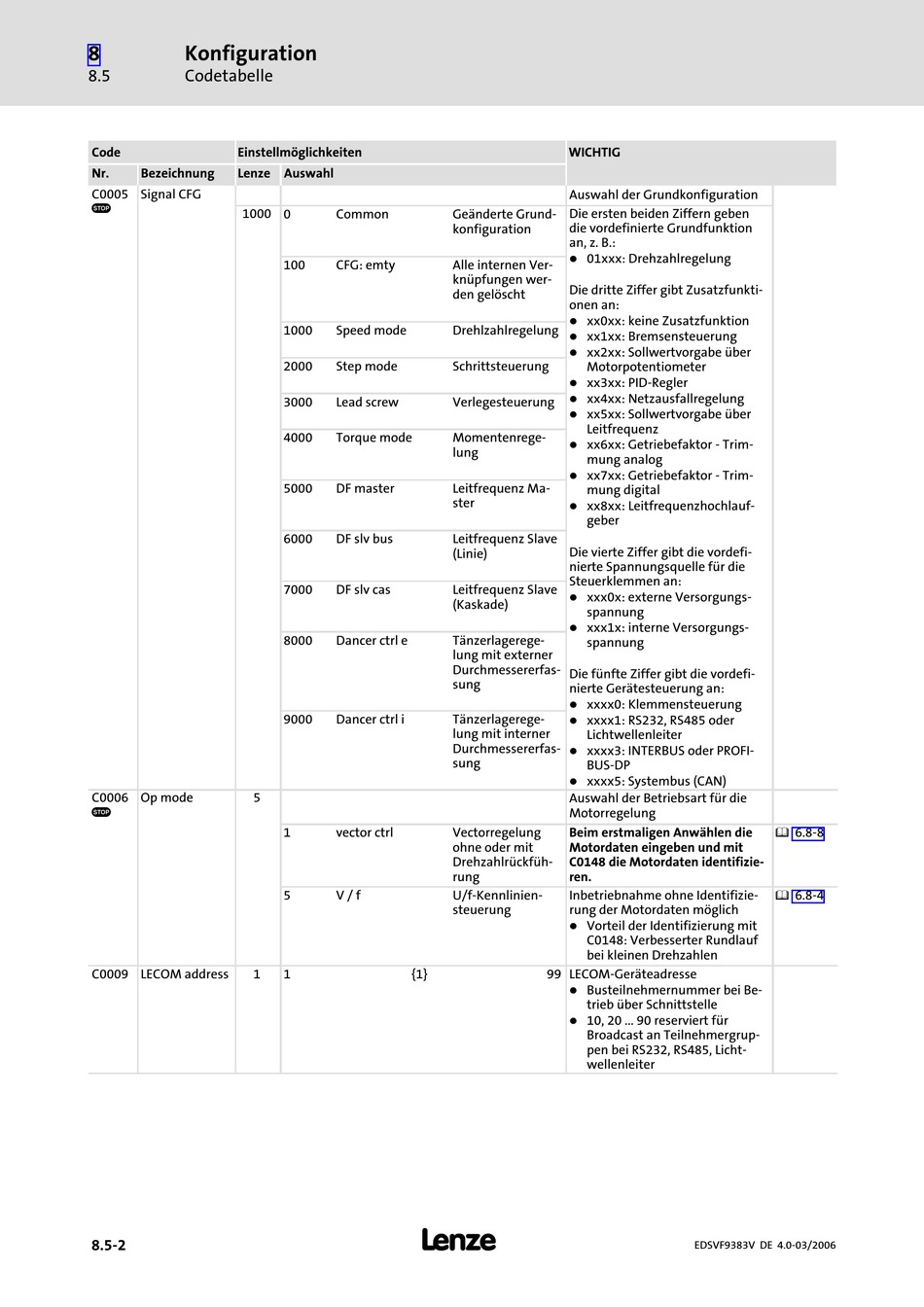

Lenze 9300 vector Handbuch Seite 295

8 Konfiguration
8.5 Codetabelle
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0005 Signal CFG
s
1000 0
C0006 Op mode 5
s
C0009 LECOM address 1
8.5−2
Auswahl
Common Geänderte Grund-
konfiguration
100 CFG: emty Alle internen Ver-
knüpfungen wer-
den gelöscht
1000 Speed mode Drehlzahlregelung
2000 Step mode Schrittsteuerung
3000 Lead screw Verlegesteuerung
4000 Torque mode Momentenrege-
lung
5000 DF master Leitfrequenz Ma-
ster
6000 DF slv bus Leitfrequenz Slave
(Linie)
7000 DF slv cas Leitfrequenz Slave
(Kaskade)
8000 Dancer ctrl e Tänzerlagerege-
lung mit externer
Durchmessererfas-
sung
9000 Dancer ctrl i Tänzerlagerege-
lung mit interner
Durchmessererfas-
sung
1 vector ctrl Vectorregelung
ohne oder mit
Drehzahlrückfüh-
rung
5 V / f U/f−Kennlinien-
steuerung
1 {1}
l
WICHTIG
Auswahl der Grundkonfiguration
Die ersten beiden Ziffern geben
die vordefinierte Grundfunktion
an, z. B.:
l
01xxx: Drehzahlregelung
Die dritte Ziffer gibt Zusatzfunkti-
onen an:
l
xx0xx: keine Zusatzfunktion
l
xx1xx: Bremsensteuerung
l xx2xx: Sollwertvorgabe über
Motorpotentiometer
l
xx3xx: PID−Regler
l
xx4xx: Netzausfallregelung
l
xx5xx: Sollwertvorgabe über
Leitfrequenz
l xx6xx: Getriebefaktor − Trim-
mung analog
l
xx7xx: Getriebefaktor − Trim-
mung digital
l
xx8xx: Leitfrequenzhochlauf-
geber
Die vierte Ziffer gibt die vordefi-
nierte Spannungsquelle für die
Steuerklemmen an:
l
xxx0x: externe Versorgungs-
spannung
l
xxx1x: interne Versorgungs-
spannung
Die fünfte Ziffer gibt die vordefi-
nierte Gerätesteuerung an:
l
xxxx0: Klemmensteuerung
l
xxxx1: RS232, RS485 oder
Lichtwellenleiter
l
xxxx3: INTERBUS oder PROFI-
BUS−DP
l xxxx5: Systembus (CAN)
Auswahl der Betriebsart für die
Motorregelung
Beim erstmaligen Anwählen die
Motordaten eingeben und mit
C0148 die Motordaten identifizie-
ren.
Inbetriebnahme ohne Identifizie-
rung der Motordaten möglich
l
Vorteil der Identifizierung mit
C0148: Verbesserter Rundlauf
bei kleinen Drehzahlen
99 LECOM−Geräteadresse
l
Busteilnehmernummer bei Be-
trieb über Schnittstelle
l 10, 20 ... 90 reserviert für
Broadcast an Teilnehmergrup-
pen bei RS232, RS485, Licht-
wellenleiter
