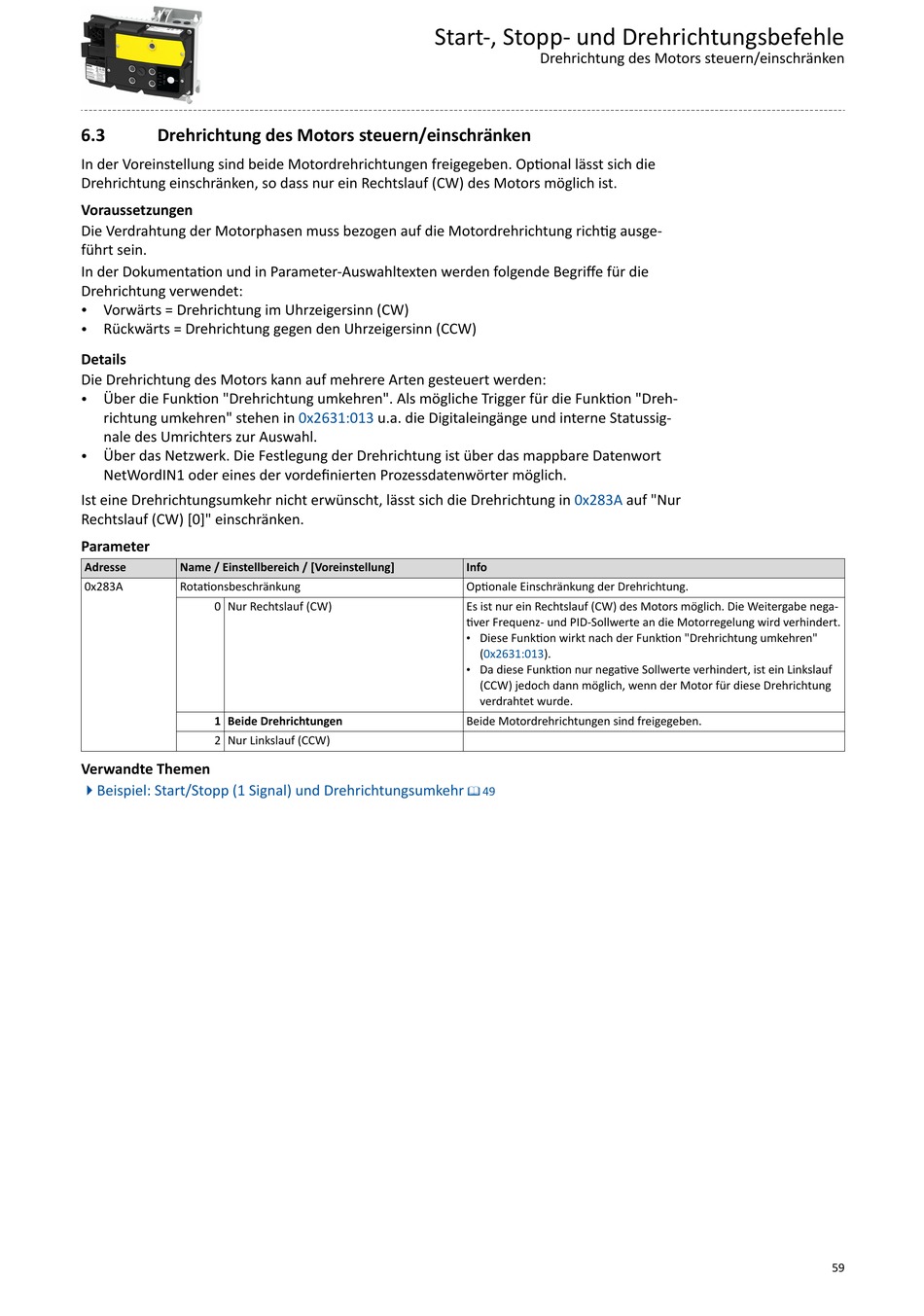

6.3 Drehrichtung des Motors steuern/einschränken
In der Voreinstellung sind beide Motordrehrichtungen freigegeben. Optional lässt sich die
Drehrichtung einschränken, so dass nur ein Rechtslauf (CW) des Motors möglich ist.
Voraussetzungen
Die Verdrahtung der Motorphasen muss bezogen auf die Motordrehrichtung richtig ausge-
führt sein.
In der Dokumentation und in Parameter-Auswahltexten werden folgende Begriffe für die
Drehrichtung verwendet:
Vorwärts = Drehrichtung im Uhrzeigersinn (CW)
•
Rückwärts = Drehrichtung gegen den Uhrzeigersinn (CCW)
•
Details
Die Drehrichtung des Motors kann auf mehrere Arten gesteuert werden:
Über die Funktion "Drehrichtung umkehren". Als mögliche Trigger für die Funktion "Dreh-
•
richtung umkehren" stehen in
nale des Umrichters zur Auswahl.
Über das Netzwerk. Die Festlegung der Drehrichtung ist über das mappbare Datenwort
•
NetWordIN1 oder eines der vordefinierten Prozessdatenwörter möglich.
Ist eine Drehrichtungsumkehr nicht erwünscht, lässt sich die Drehrichtung in
Rechtslauf (CW) [0]" einschränken.
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x283A Rotationsbeschränkung
0 Nur Rechtslauf (CW)
1 Beide Drehrichtungen
2 Nur Linkslauf (CCW)
Verwandte Themen

4Beispiel: Start/Stopp (1 Signal) und Drehrichtungsumkehr

Start-, Stopp- und Drehrichtungsbefehle
0x2631:013 u.a. die Digitaleingänge und interne Statussig-
Info
Optionale Einschränkung der Drehrichtung.
Es ist nur ein Rechtslauf (CW) des Motors möglich. Die Weitergabe nega-
tiver Frequenz- und PID-Sollwerte an die Motorregelung wird verhindert.
• Diese Funktion wirkt nach der Funktion "Drehrichtung umkehren"
• Da diese Funktion nur negative Sollwerte verhindert, ist ein Linkslauf
Beide Motordrehrichtungen sind freigegeben.
^ 49
Drehrichtung des Motors steuern/einschränken
0x283A auf "Nur
(0x2631:013).
(CCW) jedoch dann möglich, wenn der Motor für diese Drehrichtung
verdrahtet wurde.
59
