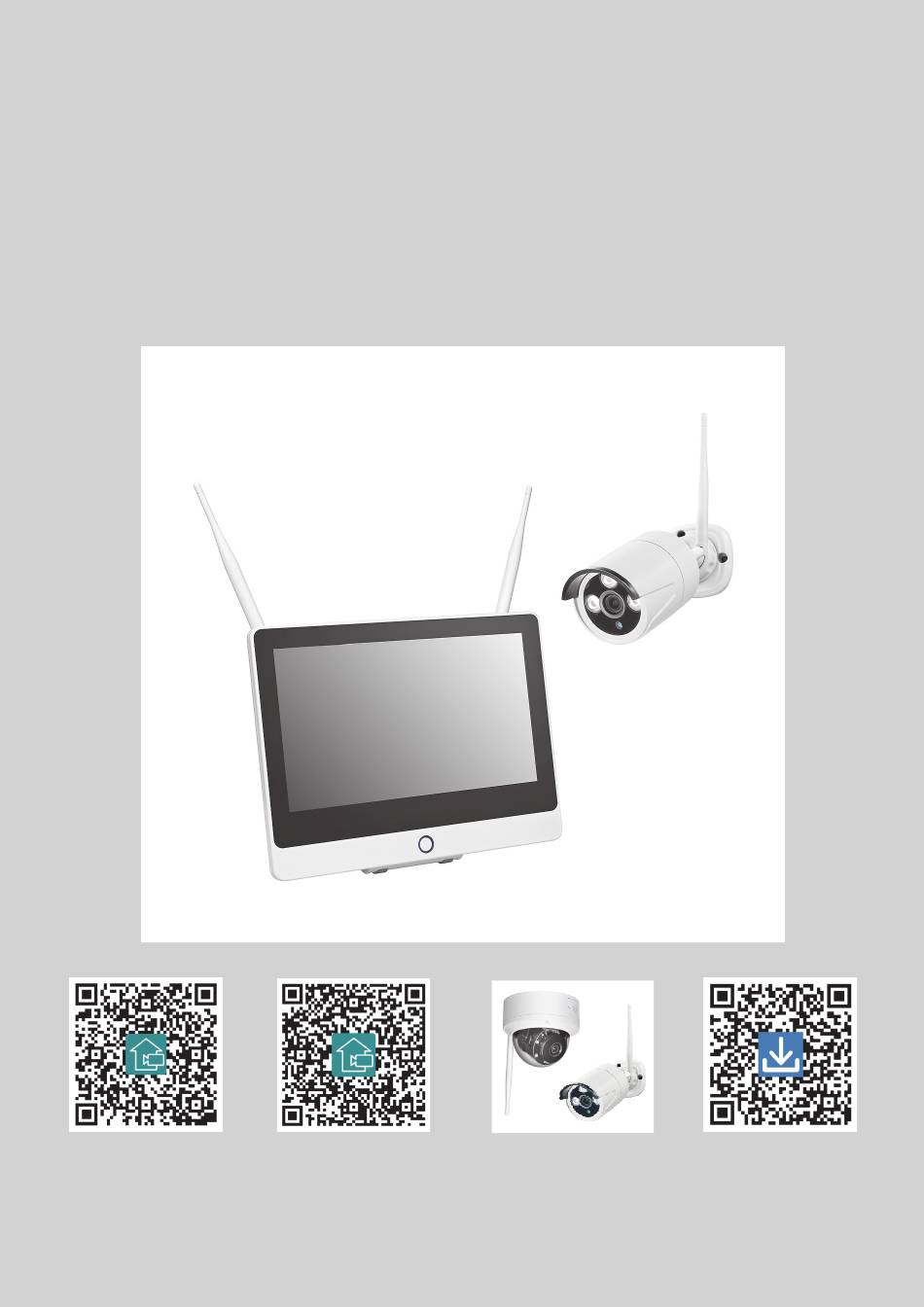

WLAN-Überwachungssystem WR100
inkl. Recorder WR105M mit 12 Zoll Full HD Bildschirm
Bitte beachten Sie auch die beiliegende App-Anleitung.
iOS
Kostenlose App MeinKameraSystem
Bedienungsanleitung
Android
Um eine Zusatzkamera am
Recorder anzumelden,
beachten Sie Kapitel 15.1
auf Seite 15
WR100 SET MB v.3
Hier finden Sie die aktuelle
Firmware (sofern verfügbar)
sowie die passende PC-
Software

Werbung

loading

Verwandte Anleitungen für indexa WR100 SET MB

Inhaltszusammenfassung für indexa WR100 SET MB

  • Seite 1 WR100 SET MB v.3 WLAN-Überwachungssystem WR100 inkl. Recorder WR105M mit 12 Zoll Full HD Bildschirm Bedienungsanleitung Bitte beachten Sie auch die beiliegende App-Anleitung. Android Um eine Zusatzkamera am Hier finden Sie die aktuelle Recorder anzumelden, Firmware (sofern verfügbar) Kostenlose App MeinKameraSystem beachten Sie Kapitel 15.1...
  • Seite 2 Inhalt 16. Hauptmenü ........16 1. Einleitung ........3 16.1 Allgemeine Einstellungen .
  • Seite 3 Pixeländerungen im Bild oder menschliche Formen im Nahbereichbis10mdetektiertwerden.DieeingebauteEchtzeit-Uhrund 2. Bestimmungsgemäße Verwendung der Kalender dienen zur Archivierung der Aufnahmen und für Das WLAN-Überwachungssystem WR100 SET MB besteht aus einem zeitgesteuerte Aufnahmen. RecorderWR105Minkl.12ZollFullHDBildschirmundeiner3Megapixel Wird der Recorder an einen Router/Switch angeschlossen, muss darauf WLAN-KameraWR100B,jemiteinemNetzgerät.
  • Seite 4 *Systemeigenes WLAN-Protokoll Anschlussvarianten Direkte WLAN*-Verbindung zwischen Recorder und Kameras Kamera über Auto-Repeater- Funktion auch als WLAN*- Repeater einsetzbar max. 3 Kameras in Reihe LAN- oder WLAN-Verbindung zwischen Recorder und Kameras über Router (nicht im Lieferumfang enthalten) Einsatz eines optional erhältlichen WR100E als WLAN*-Access Point über Auto-Repeater-Funktion Einsatz eines optional...
  • Seite 5 Privatsphäre anderer Personen so installiert werden, dass keine Internet Group Management Protocol: IGMPv.2 öffentlichenBereiche,StraßenoderbenachbarteGrundstückeüberwacht RTSP Stream: rtsp://admin:@ip:80/chX_Y.264 werden können. Zudem sollten Besucher vor Betreten des Grundstücks oder rtsp://ip:554/chX_Y.264 aufdieVideoüberwachungdurchdieKamerashingewiesenwerden.Eine (X = Kanalnummer minus 1, z.B. Kanal Videoüberwachung ersetzt nicht Ihre Sorgfalts-, Vorsorge- oder 1 = 0, Y = Stream, Main Stream = 0, Aufsichtspflicht.
  • Seite 6 Abgestrahlte max. Sendeleistung: 100mW Achten Sie bei der Überwachung von Babys oder Kleinkindern LAN: RJ45 (max. CAT5, AWG23, max. darauf, dass die Kamera und das Kabel außer Reichweite des Kindes Kabellänge 50 m) sind. Andernfalls drohen Lebens- und Verletzungsgefahr! Anschlusskabel: 0,5 m Um Verletzungen vorzubeugen, befestigen Sie die Kamera(s) Schutzart:...
  • Seite 7 6. Ausstattung 27 28 10 9 Zubehör 21 USB-Maus Recorder WR100M 22 HDMI-Kabel 1 Antennen 23 Netzwerkkabel 1 m 2 Bildschirm 24 Netzgerät für Recorder 3 eingebaute Festplatte (1 oder 2 TB) 25 Netzgerät für Kamera 4 Antennenbefestigung 26 Schutzverschraubung für Netzwerkkabelanschluss der Kamera 5 HDMI-Anschluss 27 DC-Stecker mit Schraubklemmen 6 RJ45-Eingang (Verbindung zum Router)
  • Seite 8 zusätzliche Beleuchtung der Umgebung bei Nacht können Sie die jedoch abhängig von der Umgebung. In Gebäuden ist die Reichweite durch Bildqualität der Kamera verbessern. Wände (insbesondere Stahlbeton-Wände) und Decken deutlich geringer Achten Sie darauf, dass der Montageort der Kamera und des (max.
  • Seite 9 9. Montage der Kamera 11. Inbetriebnahme des Systems Achtung: Montieren Sie die Kameras immer erst, Stecken Sie alle Netzgeräte in geeignete Steckdosen. nachdem diese am Recorder angemeldet (siehe Kapitel Warten Sie, bis der Einstellungsassistent startet. 15.1) und die Platzierung der Kameras und des Hinweise: Recorders optimiert wurde.
  • Seite 10 Recorder und Router per WLAN (2,4 bzw. 5 GHz) aufzubauen. Wählen Schalten Sie alle gewünschten Kameras ein, die mit dem Recorder Sie im zweiten Fall den entsprechenden Router aus, und geben Sie das verbunden werden sollen. Der Recorder baut automatisch eine WLAN Passwort in das entsprechende Feld ein (das Passwort darf Verbindung zu den Kameras auf.
  • Seite 11 13. Livebild Die Hauptansicht kann in 1, 4, 6, 8, 9 oder 10 Kanäle geteilt werden. Auf jedem Kanal können eine Kamera WR100B, WR100D, WR120D, WR120B4, WR120B8 oder WR120SN per WLAN oder alle außer WR120SN auch über LAN angemeldet und betrachtet werden. 23/09/2024 16:14:50 5970844420 ONLINE...
  • Seite 12 wird der Zoommodus wieder beendet. Durch Doppelklicken wird Nachtsicht aus: Nur geeignet für Umgebungen mit ausreichender das Vollbild beendet und wieder der geteilte Bildschirm Beleuchtung: Die Kamera schaltet nachts nicht um, es wird immer angezeigt. ein Farbbild angezeigt. Bei Dunkelheit oder schlechter Beleuchtung PTZ-Menü...
  • Seite 13 13.2 PTZ-Menü 14. Menü-Übersicht Durch Klicken auf in der Steuerungsleiste [32] wird das PTZ-Menü Öffnen Sie die Menü-Übersicht durch Klicken mit der rechten Maustaste der entsprechenden Kamera geöffnet. im Livebild. PTZ-Steuerung Ansicht Wiedergabe Kameramenü Hauptmenü Geschwindigkeit Sortieren Zoom Tour Bewegung verfolgen Diagnose Kalibrierung PTZ-Kalibrierung...
  • Seite 14 Das folgende Fenster öffnet sich, und der Recorder baut automatisch 15. Kamera hinzufügen eine WLAN-Verbindung zu den Kameras auf: Es können bis zu 10 Kameras (WR100B , WR100D , WR120D, WR120B4, WR120B8 oder WR120SN) am Recorder angemeldet und ü < Zur ck betrieben werden.
  • Seite 15 Durch Klicken auf in der oberen Liste erscheint das folgende (2,4 oder 5 GHz) verbunden werden. Für den Verbindungsaufbau Fenster: beachten Sie bitte die entsprechende Kamera-Anleitung. IP-Adresse Kamera ändern 15.2. Kamera ggf. von WLAN- auf LAN-Betrieb umstellen MAC Adresse 9d:a3:a9:d2:xx:xx Wenn Sie eine Kamera, die per WLAN mit dem Recorder verbunden FW Version 4.3.48.573011IND...
  • Seite 16 Sprache: Hier können Sie die Menüsprache festlegen. 16. Hauptmenü Werkseinstellung: Deutsch Klicken Sie in der Menü-Übersicht auf [Hauptmenü] oder in der unteren Auflösung: Für das bestmögliche Bild belassen Sie die Bedienleiste auf , um die Recorder-Einstellungen vorzunehmen. Auflösung auf 1920x1080. Bei Bedarf kann auch eine andere Hinweis: Durch Klicken mit der rechten Maustaste verlassen Sie die Auflösung eingestellt werden (1280x1024, 1440x900 oder...
  • Seite 17 Es wird weniger Speicherplatz benötigt. Anleitung herunterladen Benutzerdefiniert Alarmzeitplan einstellen (https://www.indexa.de/w2/re_download_wr100fw.htm) und Ton aufnehmen auf einen USB-Stick (max. 32 GB) kopieren. Stecken Sie den USB-Stick mit dem Update in einen USB-Port Alle Kameras nehmen werksseitig rund um die Uhr auf. Bewegungen ein.
  • Seite 18 von menschlichen Formen reagiert weniger empfindlich bei Wenn Sie den Zeitplan vervollständigt haben, aktivieren Sie ihn Bewegungen in Richtung Kamera und weiter entfernten durch Klicken auf [Änderungen speichern]. Um das Menü ohne Bewegungen, Fehlauslösungen werden jedoch erheblich reduziert. Änderungen zu verlassen, klicken Sie auf [Nicht speichern]. Hinweis: Die Erkennung von menschlichen Formen basiert auf einer Bewegungserkennung:...
  • Seite 19 Benachrichtigungszeitplan: In welchem Zeitraum eine ü < Zur ck E-Mail Einstellungen Aufnahme nach Bewegungserkennung erfolgt, wird unter Änderungen speichern Alarmmeldungen und Schnappschüsse werden an die hier hinterlegte Nicht speichern [Aufnahmemodus] festgelegt. Unabhängig von dem dort eingestellten E-Mail gesendet SMTP Provider Test E-Mail senden Aufnahmezeitplan können Sie zusätzlich einstellen, dass in definierten gmail...
  • Seite 20 Minute, sowie AM/PM und stellen Sie die richtige Uhrzeit ein. mit dem blauen Pfeil auf der Vorderseite dieser Anleitung herunterladen Speichern Sie diese anschließend über "Änderungen speichern". (https://www.indexa.de/w2/re_download_wr100fw.htm) und über Zeitzone: Stellen Sie die Zeitzone ein, in der sich der Recorder USB aufspielen .
  • Seite 21 externer Zugriff gewünscht ist, funktioniert das System auch autark und Um eine WLAN-Verbindung zwischen Ihrem Recorder und Ihrem Router es müssen keine Netzwerkeinstellungen vorgenommen werden. aufzubauen, stellen Sie hier die entsprechenden Daten ein. Bei einer bestehenden LAN-Verbindung, schlechtem WLAN-Empfang oder 16.4.1 Routerverbindung (LAN) vielen Geräten auf 2,4 und 5 GHz, sollte diese Funktion nicht verwendet werden.
  • Seite 22 In diesem Menü wird das systemeigene WLAN angezeigt, mit welchem ü < Zur ck sich nur WR1xx Komponenten verbinden lassen. Dieses WLAN ist werksseitig unsichtbar, kann jedoch zu Testzwecken über "ESSID sichtbar" auch sichtbar gemacht werden. Belassen Sie die ESSID auf unsichtbar, und ändern Sie auch nicht das Passwort, da ein Einloggen über ein externes Gerät sowieso nicht möglich ist.
  • Seite 23 die Festplatte voll. Der Recorder überschreibt die ältesten 16.5 Kameradiagnose Aufnahmen, sobald die Festplatte voll ist. Klicken Sie im Hauptmenü auf [Diagnose]. Freier Speicher: freier Speicherplatz der Festplatte ü < Zur ck Formatieren: Um die Festplatte zu formatieren und somit alle Kameradiagnose Systemdiagnose Daten zu löschen, klicken Sie auf [Formatieren] danach auf...
  • Seite 24 Hier finden Sie den Link zu Supportmaterial (Bedienungsanleitungen, Upgrade: ermöglicht, dass Firmware Updates durchgeführt FAQs, Video-Tutorials und mehr). Bei weiteren Fragen können Sie sich werden können. direkt an uns unter info@indexa.de melden. Formatierung: ermöglicht, dass die Festplatte formatiert und dadurch alle Aufnahmen gelöscht werden können.
  • Seite 25 16.9 Werkseinstellungen Kanal : Markieren Sie in der rechten Leiste alle Kanäle, die Klicken Sie im Hauptmenü auf [ Werkseinstellungen]. abgespielt werden sollen und entfernen Sie die Haken von den anderen Kanälen. Es können max. 4 Kameras parallel abgespielt ü <...
  • Seite 26 Anleitung oder über den folgenden Link möglich ), und klicken Sie dann rechts in der Leiste auf [Backup]. herunterladen: Warten Sie, bis die Datei(en) gespeichert wurde(n). Danach kann der www.indexa.de/w2/re_download_wr100fw.htm USB-Stick wieder entfernt werden. PC-Voraussetzungen 19. Zugriff per App...
  • Seite 27 Pfeil auf der Vorderseite dieser Anleitung herunter oder Zusatz-WLAN Schwenk-/Neigekamera für innen WR120SN inkl. verwenden Sie den folgenden Link: Zubehör, Art.Nr. 26663 https:// www.indexa.de/w2/re_download_wr100fw.htm. WLAN-Repeater/Access Point WR100E inkl. Netzgerät, Art.Nr. Öffnen Sie die Software und stellen Sie oben links die Sprache ggf. 26603 auf “Deutsch”...
  • Seite 28 Rücknahme über Ihren Händler. Das Löschen eventuell vorhandener privater Daten vor der Entsorgung obliegt Ihnen als Nutzer. 25. Vereinfachte EU-Konformitäts- erklärung Hiermit erklärt INDEXA GmbH, dass das Funkanlagensystem WR100 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.indexa.de/ce.htm.
  • Seite 29 26. Fehlersuche Behebung Fehler Mögliche Ursache Behebung INDEXA-Bildschirm wird angezeigt, danach Der Recorder bzw. der über HDMI verbundene Monitor Halten Sie die linke Maustaste 15 - 20 Sekunden lang ist das Bild schwarz kann die Auflösung (Werkseinstellung 1920 x 1080) gedrückt.
  • Seite 30 Behebung Fehler Mögliche Ursache Behebung Keine Aufnahme möglich Die Festplatte ist voll Verringern Sie die Dauer für "Alte Dateien automatisch löschen nach" unter [Hauptmenü - Speichermanagement], deaktivieren Sie diese Option oder formatieren Sie die Festplatte Die Festplatte wurde nicht erkannt Falsches Netzgerät verwendet.
  • Seite 31 Behebung Fehler Mögliche Ursache Behebung Bild nachts zu dunkel bzw. teilweise weiß Übersteuerung durch zu starkes Gegenlicht/ Reflexion Achten Sie darauf, dass keine (weißen) Hauswände oder durch z.B (weiße) Hauswände, Glas oder helle reflektierenden Gegenstände/ Flächen im Bild zu sehen Gegenstände im Vordergrund sind Richten Sie die Kamera für die nächtliche Aufnahme nicht...
