indexa OS365A Kurzanleitung

Die OS365A ist eine Außensirene mit wiederaufladbarem Notstrom-
akku.
Die OS365A ist mit einer piezo-elektrischen Sirene ausgestattet,
die sich hauptsächlich für städtische Gebiete mit einer hohen
Gebäudedichte eignet.
Die Sirene enthält zwei Sabotagesensoren. Sie reagieren auf das
Entfernen des Gehäuses oder das Abreißen der Sirene. Das
Sirenengehäuse besteht aus widerstandsfähigem wetter- und UV-
beständigem Kunststoff. Die Platine ist durch eine spezielle Lackierung
vor Luftfeuchtigkeit geschützt.
Das eingebaute Blitzlicht kann separat betrieben werden.
Installation
Die Sirene sollte an einer schwer zugänglichen Stelle angebracht
werden, wo ihr Signal gut zu hören ist, und wo sie möglichst vor
direktem Regen geschützt ist. Es wird empfohlen, die Sirene gut
sichtbar anzubringen, um Einbrecher abzuschrecken. Es ist zusätzlich
von Vorteil, wenn das Blitzlicht von ferne gesehen werden kann. Die
Polizei oder ein Sicherheitsdienst können so die aktive Sirene leichter
lokalisieren.
Montieren Sie die Sirene nicht in der Nähe von Dachrinnen, an
denen sich im Winter Eis bilden kann.
• Entfernen Sie den Kunststoffdeckel, indem Sie die beiden
Schrauben unter den Kunststoffkappen lösen (der Deckel bleibt an
einer Schnur hängen).
• Befestigen Sie die Rückseite der Sirene an der gewünschten Stelle.
• Führen Sie das Kabel durch ein geeignetes Loch in der Rückseite,
und ziehen Sie die Befestigungsschrauben fest.
• Schrauben Sie die Abdeckung der Platine auf, und schließen Sie
das Kabel an die Anschlussklemmen auf der Platine an.
• Schieben Sie das Kabel unter die Kunststoffschildchen auf der
linken Seite der Platine.
• Schließen Sie die Notstromakku an die Platine an, prüfen Sie, ob
der Lautsprecher ebenfalls angeschlossen ist, und schließen Sie
die Platine wieder.
• Schrauben Sie den Deckel der Sirene fest.
• Stülpen Sie die Kunststoffkappen über die Schrauben.
• Schließen Sie die Kabel für die Stromversorgung von der Zentrale
an der Sirene an, und führen Sie einen Funktionstest durch.
Bitte beachten Sie die hohe Lautstärke der Sirene und schützen
Sie Ihr Gehör während des Tests.
Anschlussklemmen
+12V – Versorgungsspannung (10 bis 15 V DC)
GND – Masse
Fällt die Versorgungsspannung ab, so ertönt die Sirene (für max. 5
Minuten) und das Blitzlicht blinkt (30 Minuten lang).
SIR – Aktivierung der Sirene (ohne Blitzlicht)
FLA – Aktivierung des Blitzlichts (ohne Sirene)
Die Eingangsklemmen SIR und FLA reagieren auf eine Verbindung
mit / Trennung von Masse, je nach Einstellung der Drahtbrücke auf der
Platine der Sirene (NO = reagiert auf Verbindung, NC = reagiert auf
Trennung).
ARM – Signalisierung der Scharf-/Unscharfschaltung
TMP, TMP – Sabotageausgang
Entfernen des Sirenengehäuses oder Abreißen der Sirene löst eine
Trennung der Sabotageschalter aus. Die Sabotagesensoren sind mit
einem 68R Widerstand in Reihe geschaltet, der durch einen Magnet-
kontakt vor falscher Verdrahtung schützt.
Die Platine enthält auch Anschlüsse für den NiCd Notstromakku und
die Sirene. Der NiCd Notstromakku wird getrennt geliefert.
Schließen Sie ihn nur während der Installation an.
Die Anschlüsse ARM, FLA und SIR können auch zur sofortigen
Messung der Spannung des Notstromakkus verwendet werden (z.B.
während einer Überprüfung des Alarmsystems). Sie können die
Messung aus der Ferne ohne direkten Zugang zur Sirene vornehmen.
Ein Spannungsparameter wird mit Hilfe eines Voltmeters am
entsprechenden Draht gemessen (siehe Tabelle 1), wenn der Draht
von Masse getrennt ist und die Drahtbrücke NC/NO auf ON steht.
ARM getrennt Spannung beim Aufladen des Akkus
FLA getrennt Spannung beim Blinken des Blitzlichts
(Akkustrom ca. 100mA)
SIR getrennt Spannung beim Ertönen der Sirene
(Akkustrom ca. 1A)
Tabelle 1
Außensirene OS365A
Anschlussklemmen
Terminals
Siren (
Sirenen-Anschluss
OK
NC/NO
FLASH
Cover tamper
Sirenen-Sabotage
Setting jumpers
Steckbrücken
NiCd battery connection
Notstromakku-Anschluss
LED flash light
LED Blitzlicht

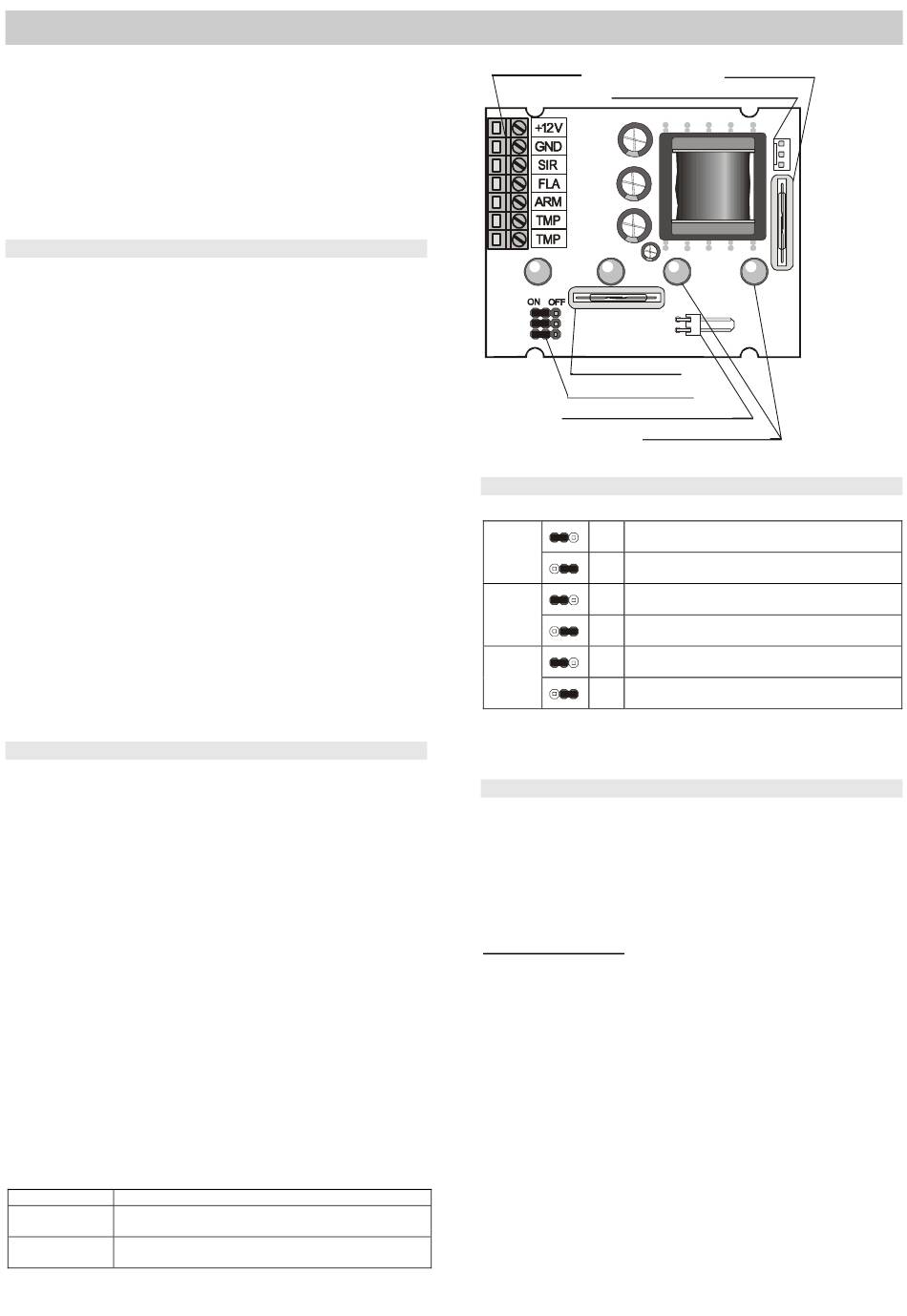

Abb. 1: Vorderansicht der Platine
Einstellen der Drahtbrücken
Die drei Drahtbrücken können folgendermaßen eingestellt werden:
Die Sirene blinkt 1x in 45 Sek.
ON
(Bereitschaftsanzeige)
OK
OF
Keine Bereitschaftsanzeige
F
Die Eingänge SIR und FLA reagieren auf
ON
eine Trennung von Masse
NC/NO
OF Die Eingänge SIR und FLA reagieren auf
F eine Verbindung mit Masse
Das Blitzlicht blinkt 30 Minuten lang nach
ON
einer Deaktivierung der Sirene
FLASH
OF Das Blitzlicht hört nach einer Deaktivierung
F der Sirene sofort auf zu blinken
Tabelle 2
Für einen einfacheren Zugriff auf die Drahtbrücken können Sie die
Platine aus dem Gehäuse nehmen.
Beenden der Installation, Bedienung der Sirene
Drei Sekunden nach Anschluss an die Stromversorgung (über die
12V Anschlussklemme) blinkt die Sirene kurz, um die Bereitschaft zum
Test anzuzeigen. Führen Sie die Tests wie unten beschrieben durch,
um zu überprüfen, ob die Reaktionen der Sirene mit den Einstellungen
der Drahtbrücken übereinstimmen.
Warnung: Wenn die Eingangsklemmen SIR und FLA aktiviert sind
(je nach Einstellung), dann ertönt bzw. blinkt die Sirene
3 Sekunden nach Anschluss an die Stromversorgung.
Bedienung der Sirene:
Trennen von der Stromversorgung: Eine Trennung von der
Stromversorgung aktiviert die Sirene – sie ertönt und blinkt. Ein
Wiederherstellen der Stromversorgung stoppt die Sirene mit einer
Verzögerung von 3 Sek. Ist die Sirene dauerhaft von der Stromver-
sorgung getrennt, endet der Sirenenton nach 5 Minuten. Das Blitzlicht
blinkt immer 30 Minuten lang nach der letzten Unterbrechung der
Stromzufuhr.
Aktivierung der Klemme SIR: Die Sirene ertönt für 5 Minuten ohne
Blitzlicht. Eine Deaktivierung des Eingangs SIR stoppt die Sirene
sofort.
Aktivierung der Klemme FLA: Das Blitzlicht beginnt zu blinken. Je
nach der Einstellung der Drahtbrücke FLASH wird das Blinken
entweder sofort oder 30 Minuten nach Deaktivierung der Sirene
beendet.
Signalisierung der Scharf-/Unscharfschaltung: Wird die Klemme
ARM mit GND (Masse)
Scharfschalten des Alarm-systems an: 1x Blinken plus 1 kurzer
Piepton. Wird ARM von GND getrennt, zeigt die Sirene das
Unscharfschalten an: 1x Blinken plus 2 kurze Pieptöne.
Sabotagekontakt Rear tamper
sounder) connector
verbunden, zeigt die Sirene das
