Zweite sichere Achsüberwachung
moog
Id.-Nr.: CC23875-002 Stand: 08/2016
3.2

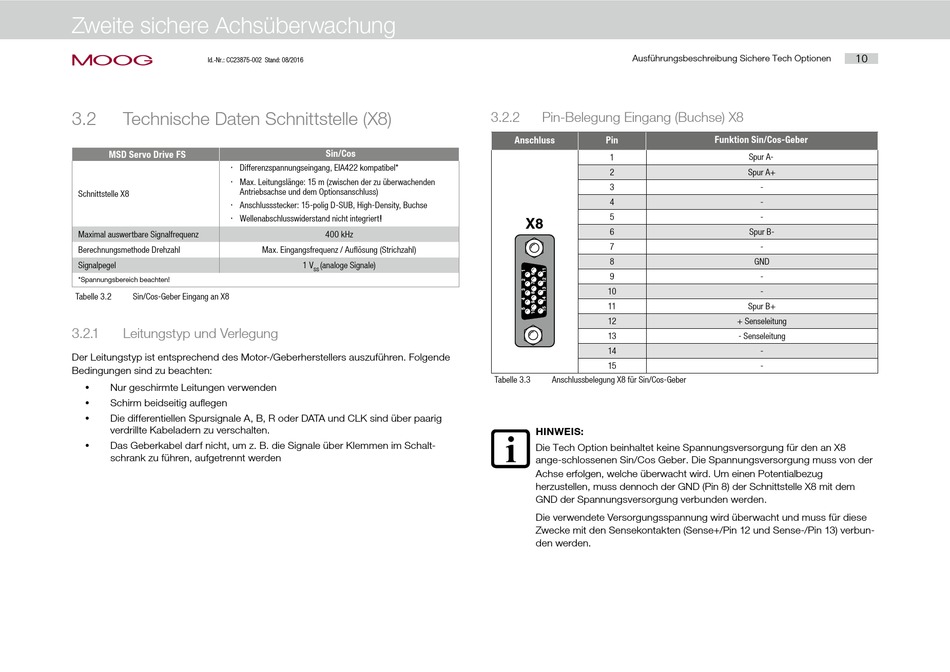

Technische Daten Schnittstelle (X8)

MSD Servo Drive FS
x Differenzspannungseingang, EIA422 kompatibel*
x Max. Leitungslänge: 15 m (zwischen der zu überwachenden
Antriebsachse und dem Optionsanschluss)
Schnittstelle X8
x Anschlussstecker: 15-polig D-SUB, High-Density, Buchse
x Wellenabschlusswiderstand nicht integriert!
Maximal auswertbare Signalfrequenz
Berechnungsmethode Drehzahl
Signalpegel
*Spannungsbereich beachten!
Tabelle 3.2 Sin/Cos-Geber Eingang an X8
3.2.1

Leitungstyp und Verlegung

Der Leitungstyp ist entsprechend des Motor-/Geberherstellers auszuführen. Folgende
Bedingungen sind zu beachten:
Nur geschirmte Leitungen verwenden
y
y Schirm beidseitig auflegen
Die differentiellen Spursignale A, B, R oder DATA und CLK sind über paarig
y
verdrillte Kabeladern zu verschalten.
Das Geberkabel darf nicht, um z. B. die Signale über Klemmen im Schalt-
y
schrank zu führen, aufgetrennt werden
Sin/Cos
400 kHz
Max. Eingangsfrequenz / Auflösung (Strichzahl)
1 V (analoge Signale)
SS
Ausführungsbeschreibung Sichere Tech Optionen
3.2.2

Pin-Belegung Eingang (Buchse) X8

Anschluss Pin
1
2
3
4
5
X8
6
7
8
9
10
11
12
13
14
15
Tabelle 3.3 Anschlussbelegung X8 für Sin/Cos-Geber
HINWEIS:
Die Tech Option beinhaltet keine Spannungsversorgung für den an X8
ange-schlossenen Sin/Cos Geber. Die Spannungsversorgung muss von der
Achse erfolgen, welche überwacht wird. Um einen Potentialbezug
herzustellen, muss dennoch der GND (Pin 8) der Schnittstelle X8 mit dem
GND der Spannungsversorgung verbunden werden.
Die verwendete Versorgungsspannung wird überwacht und muss für diese
Zwecke mit den Sensekontakten (Sense+/Pin 12 und Sense-/Pin 13) verbun-
den werden.
10
Funktion Sin/Cos-Geber
Spur A-
Spur A+
-
-
-
Spur B-
-
GND
-
-
Spur B+
+ Senseleitung
- Senseleitung
-
-
