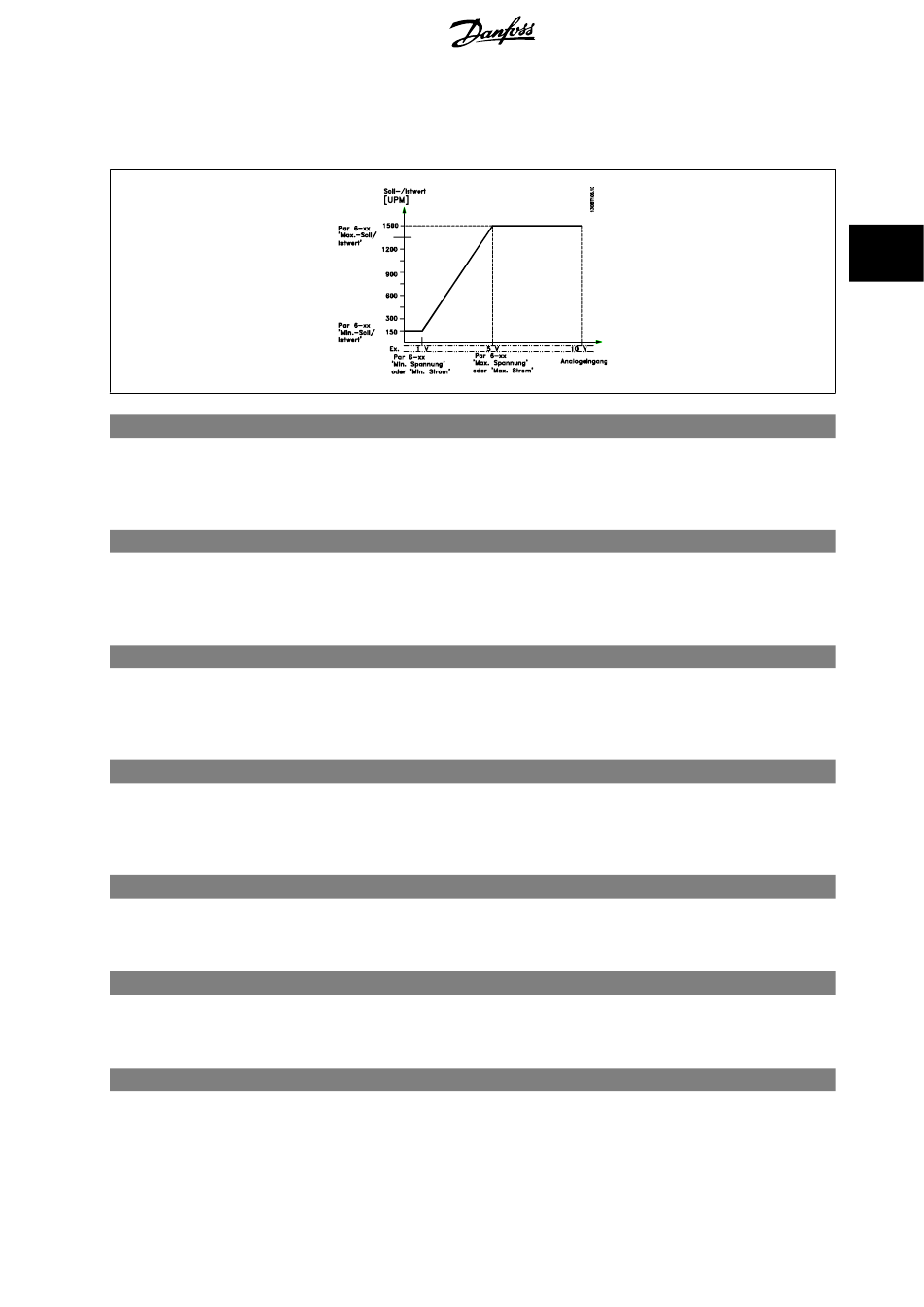

Danfoss FC300 Programmierungshandbuch Seite 99

FC300-Programmierungshandbuch
3.8.3 6-1* Analogeingang 1
Parameter zum Skalieren und Konfigurieren der Grenzwerte für Analogeingang 1 (Klemme 53).
6-10 Klem m e 53 Sk al. Min.Spannung
Range:
0,07 V* [FC 301: 0 V - Par. 6-11]
[FC 302: -10 V - Par. 6-11]
6-11 Klem m e 53 Sk al. Max .Spannung
Range:
10,0 V* [Par. 6-10 bis 10,0 V]
6-12 Klem m e 53 Sk al. Min.St r om
Range:
0,14 mA* [0,0 bis Par. 6-13 mA]
6-13 Klem m e 53 Sk al. Max .St r om
Range:
20,0 mA* [ Par. 6-12 zu 20,0 mA]
6-14 Klem m e 53 Sk al. Min.-Soll-/ I st w er t
Range:
0,000 Ein- [-1000000,000 bis Par. 6-15]
heit*
6-15 Klem m e 53 Sk al. Max .- Soll- / I st w er t
Range:
1500,000 [Par. 6-14 bis 1000000,000]
Einheit*
6-16 Klem m e 53 Filt er zeit
Range:
0,001 s* [0,001 - 10,000 s]
Funk t ion:
Parameter zum Skalieren der Min.-Spannung des Analogeingangs 53. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 6-14. Dieser Wert ist nur gültig, wenn der Schalter S202 auf der
Steuerkarte auf Spannung „U" steht. Siehe auch
Funk t ion:
Parameter zum Skalieren der Max.-Spannung des Analogeingangs 53. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 6-15. Dieser Wert ist nur gültig, wenn der Schalter S201 auf der
Steuerkarte auf Spannung „U" steht.
Funk t ion:
Parameter zum Skalieren des Min.-Stroms des Analogeingangs 53. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 3-02. Dieser Wert ist nur gültig, wenn der Schalter S202 auf der
Steuerkarte auf Strom „I" steht.
Funk t ion:
Parameter zum Skalieren des Max.-Stroms des Analogeingangs 54. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 6-15. Dieser Wert ist nur gültig, wenn der Schalter S202 auf der
Steuerkarte auf Strom „I" steht.
Funk t ion:
Geben Sie den Skalierungswert der Analogeingangs entsprechend der Min.Spannung/dem
Max.Strom (Par 6-10 und 6-12) ein.
Funk t ion:
Festlegung des maximalen Soll-/Istwertes als Bezug für den Max.-Wert des Analogeingangs 53 (Par.
6-11 bzw. 6-13).
Funk t ion:
Eingabe der Zeitkonstante. Dies ist vorteilhaft, wenn z. B. viele Störsignale im System sind. Ein hoher
Wert ergibt mehr Glättung, erhöht jedoch auch die Reaktionszeit.
Dieser Parameter kann nicht bei laufendem Motor geändert werden.
®
MG.33.M4.03 - VLT ist eine eingetragene Marke von Danfoss.
3 Parameterbeschreibungen
Sollwertverarbeitung .
