FC300-Programmierungshandbuch
2 Program m ieren
2.1 Die gr af ische und num er ische LCP Bedieneinheit
Am einfachsten lässt sich der Frequenzumrichter über die grafische Bedieneinheit (LCP 102) programmieren. Bei Verwendung der numerischen Bedien-
einheit (LCP 101) benötigen Sie das Projektierungshandbuch des Frequenzumrichters als Referenz.
2.1.1 Pr ogr am m ier en an der gr af ischen LCP
Die folgenden Anweisungen gelten für die grafische LCP (LCP 102):

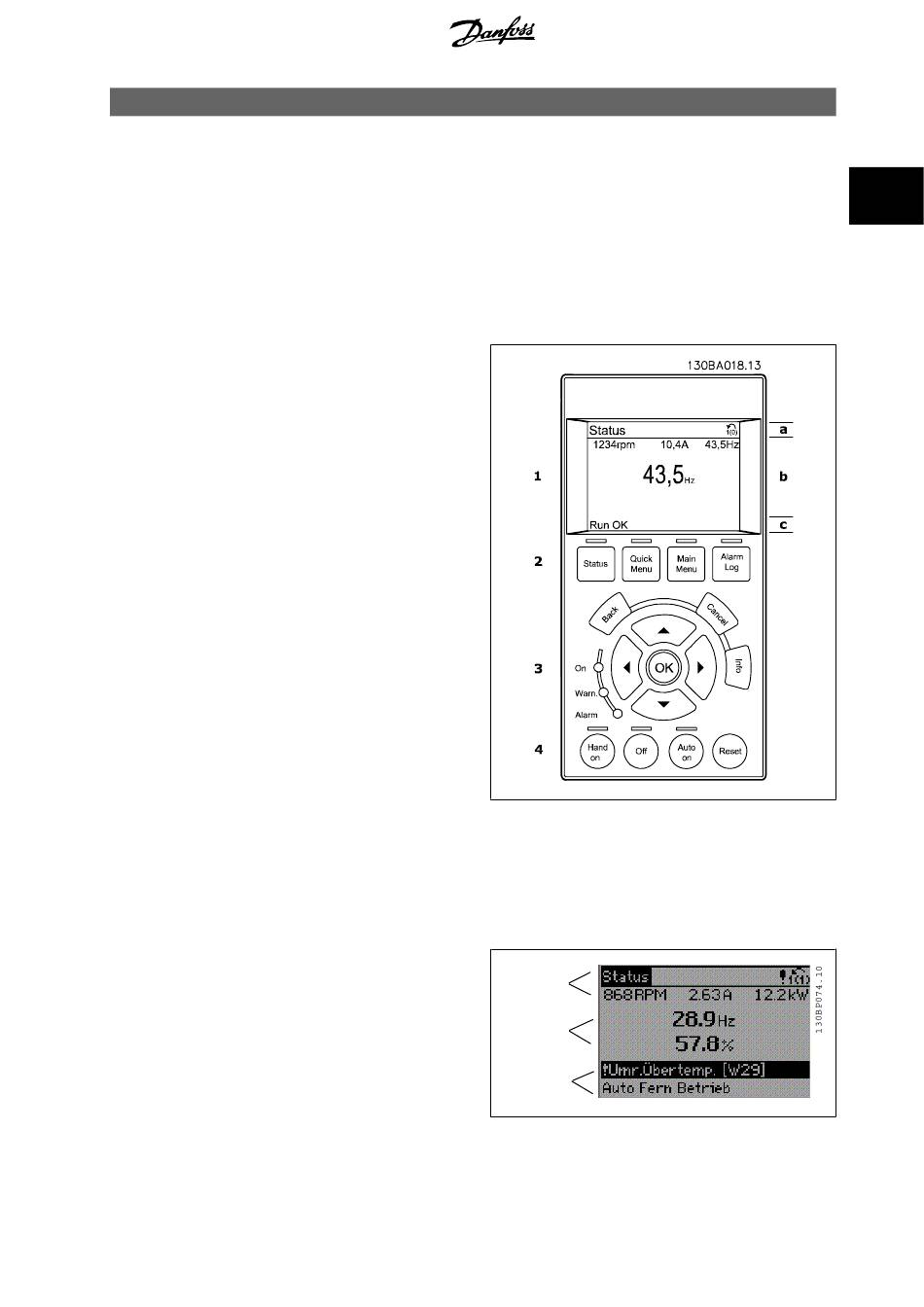

Die Bedieneinheit ist in vier f unk t ionelle Gruppen unt er t eilt :
1. Grafikanzeige mit Zustandszeilen.
2. Menütasten und Anzeige-LEDs – zum Ändern der Parameter und
zum Umschalten zwischen Displayfunktionen.
3. Navigationstasten und Kontrollanzeigen (LEDs).
4. Bedientasten mit Kontrollanzeigen (LEDs).
Alle Daten werden auf einem LCP-Grafikdisplay wiedergegeben (maximal
fünf Betriebsvariablen), während [Status] angezeigt wird.
Anzeigezeilen:
Zust andszeile:
a. Zustandsmeldungen in der Form von Symbolen
und Grafiken.
Zeile 1 - 2:
b. Bedienerdatenzeilen, die vom Benutzer definierte
oder ausgewählte Daten anzeigen. Durch Drücken der Taste
[Status] kann eine zusätzliche Zeile eingefügt werden.
Zust andszeile:
c. Zustandsmeldungen in Textform.
2.1.2 Das LCD-Display
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und eine alphanumerische Darstellung (6 Zeilen). Die Displayzeilen zeigen die Drehrichtung
(Pfeil), die gewählten Parametereinstellungen sowie die aktuell gewählten Parametersätze an. Die Anzeige ist in 3 Bereiche unterteilt:
obere Abschnit t
Der zeigt im normalen Betrieb bis zu 2 Messungen.
Ar beit sber eichs
In der oberen Zeile des
stand (außer bei Alarm oder Warnung) bis zu 5 Messungen mit der
entsprechenden Einheit angezeigt.
unt er e Bereich
Der zeigt immer den Zustand des Frequenzumrichters
an.
werden unabhängig vom Zu-
®
MG.33.M4.03 - VLT ist eine eingetragene Marke von Danfoss.
Statuszeile
Arbeitsbereich
Zustandszeile
