Danfoss FC300 Programmierungshandbuch Seite 48

3 Parameterbeschreibungen
1-53 St euer pr inzip Um schalt punk t
Range:
Größenab- [4,0 - 50,.0 Hz]
hängig
3
1-55 U/ f -Kennlinie - U [ V]
Range:
Größenab- [0,0 - max. Motorspannung]
hängig
48
Funk t ion:
Flux-Modellw echsel
Eingabe des Frequenzwerts für den Wechsel zwischen zwei Modellen, um die Motordrehzahl zu
bestimmen. Der Wert ist anhand der Einstellungen in Par. 1-00
erprinzip
zu wählen. Es gibt zwei Optionen: Umschaltung zwischen Flux-Modell 1 und Flux-Modell
2, oder Umschaltung zwischen variablem Strommodell und Flux-Modell 2. Dieser Parameter ist nur
bei FC 302 verfügbar.
Dieser Parameter kann nicht bei laufendem Motor geändert werden.
Flux-Modell 1 – Flux-Modell 2
Dieses Modell wird bei Einstellung von
Flux mit Geber
und [3] in Par. 1-01 verwendet. Mit diesem Parameter ist es möglich, den Umschalt-
punkt anzupassen, bei dem der FC 302 das FLUX-Modell ändert. Dies ist hilfreich bei Anwendungen
mit empfindlicher Drehzahl- und Drehmomentregelung.

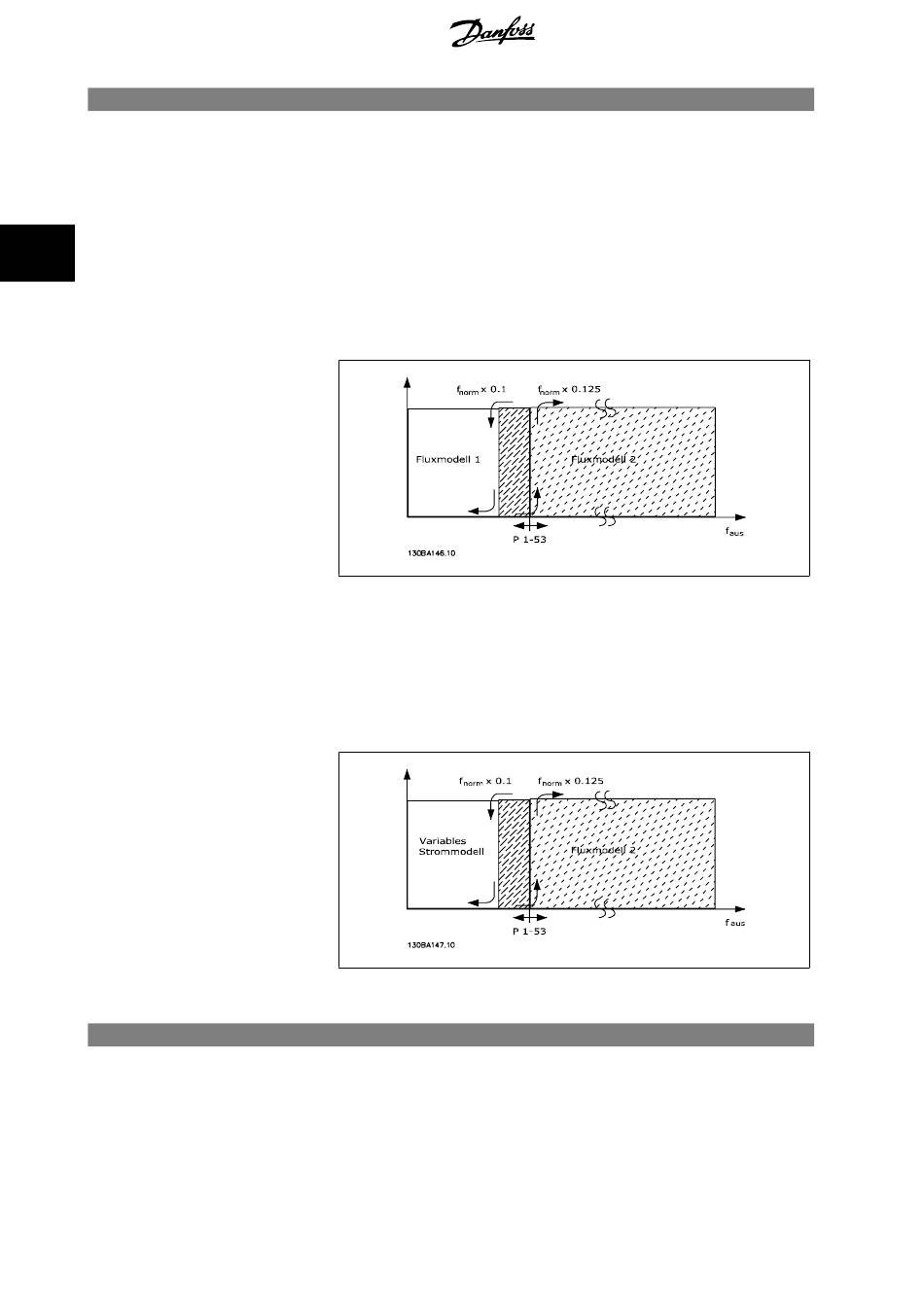

Abbildung 3.2: Funktion bei Fluxvektor mit Geber Par. 1-01 = [3]
Var iabler St rom - Flux-Modell - ohne Geber
Dieses Modell wird bei Einstellung Ohne Rückführung
[2] in Par. 1-01 verwendet.
Bei Drehzahlregelung ohne Rückführung im Flux-Modus wird die Drehzahl anhand der Strommes-
sung und des Motormodells ermittelt.
Unter f x 0,1 arbeitet der Frequenzumrichter mit einem variablen Strommodell. Über f
norm
wird der Motor mit dem Fluxvektor-Modell im Frequenzumrichter betrieben.
Abbildung 3.3: Par. 1-00 = [0] Drehzahl ohne Rückf., Par. 1-01 = [2] Fluxvektor oh. Geber
Funk t ion:
Mit diesem Parameter kann die Spannung bei jeder Frequenz manuell auf eine dem Motor entspre-
chende U/f-Kennlinie eingestellt werden.
Die zugehörigen Frequenzen sind in Par. 1-56
Dieser Parameter ist ein Array-Parameter [0-5], der nur zugänglich ist, wenn Par. 1-01
auf U/f
[0] eingestellt ist.
®
MG.33.M4.03 - VLT ist eine eingetragene Marke von Danfoss.
FC300-Programmierungshandbuch
Regelverfahren
Mit Drehgeber [1] oder Drehmomentregler
[0] in Par. 1-00 und Fluxvektor ohne Geber
U/f-Kennlinie - f [Hz] definiert.
und Par. 1-01 Steu-
[2] in Par. 1-00
x 0,125
norm
Steuerprinzip
