FC300-Programmierungshandbuch
3-12 Fr equenzk or r ek t ur Auf / Ab
Range:
0.00% [0.00 - 100.00%]
3-13 Sollw er t vor gabe
Opt ion:
[0] * Umschalt. Hand/Auto
[1] Fern
[2] Ort
3-14 Relat iver Fest sollw er t
Range:
0%* [- 200 bis + 200 %]
3-15 Sollw er t quelle 1
Opt ion:
[0] Deaktiviert
[1] * Analogeingang 53
[2] Analogeingang 54
[7] Pulseingang 29 (nur FC 302)
Funk t ion:
In diesem Parameter kann ein relativer Prozentwert definiert werden, der durch Aktivieren eines
Digitaleingangs dem aktuellen Sollwert hinzugefügt oder davon abgezogen werden kann. Wenn
Frequenzkorrektur auf an einem der Digitaleingänge (Par. 5-10 bis Par. 5-15) ausgewählt ist, wird
der Prozentsatz (relativ) beim Aktivieren des Eingangs zum Gesamtsollwert addiert. Wenn über ei-
nen der Digitaleingänge (Par. 5-10 bis Par. 5-15)
Prozentwert (relativ) vom Gesamtsollwert subtrahiert, wenn der Eingang aktiv ist. Erweiterte Funk-
tionalität kann mit der DigiPot-Funktion erreicht werden. Siehe Parametergruppe 3-9*
Funk t ion:
Bestimmt, welcher resultierende Sollwert aktiv ist.
Im Handbetrieb den Ortsollwert und im Autobetrieb den Fernsollwert verwenden.
Sowohl im Hand- als auch im Autobetrieb den Fernsollwert verwenden.
Sowohl im Hand- als auch im Autobetrieb den Ortsollwert verwenden.
ACHTUNG!
Bei Einstellung auf Ort [2] läuft der Frequenzumrichter nach einem Netz-Aus
wieder mit dieser Einstellung an.
Funk t ion:

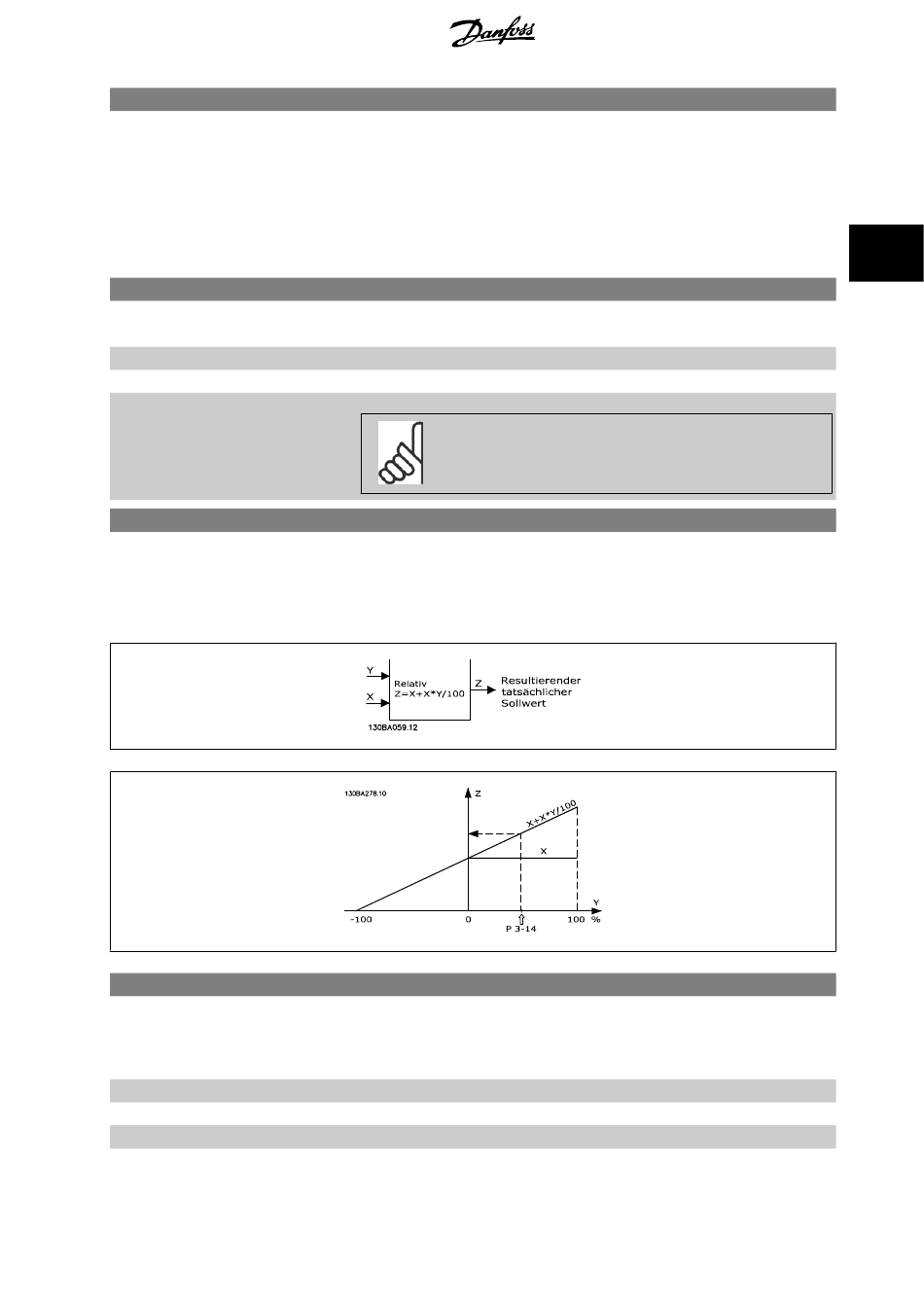

Der tatsächliche Sollwert X wird um den in Par. 3-14 eingestellten Prozentsatz Y erhöht oder ver-
ringert. Daraus resultiert der tatsächliche Sollwert Z. Der tatsächliche Sollwert (X) ist die Summe
Variabler Sollwert 1
der in Par.3-15
und Par. 8-02 Aktives Steuerwort
Funk t ion:
Definiert die Quelle für das erste variable Sollwertsignal. Par. 3-15, 3-16 und 3-17 definieren bis zu
drei verschiedene Sollwertsignale. Die Summe dieser Sollwertsignale bildet den resultierenden Soll-
wert.
®
MG.33.M4.03 - VLT ist eine eingetragene Marke von Danfoss.
3 Parameterbeschreibungen
Frequenzkorrektur ab
Variabler Sollwert 2
, Par. 3-16 , Par. 3-17
gewählten Eingänge.
gewählt ist, dann wird der
3
Digitalpoti .
Variabler Sollwert 3
67
