FC300-Programmierungshandbuch
[5]
Digitaleingang 32
[6]
Digitaleingang 33
Dieser Parameter kann nicht bei laufendem Motor geändert werden.
ACHTUNG!
Digitaleingänge sollten möglichst nicht auf „Ohne Funktion" gesetzt werden, siehe
3.3.10 KTY-Sensor anschluss
(nur FC 302)
KTY-Sensoren werden vor allem in permanenterregten Servomotoren (PM-Motoren) für die dynamische Anpassung von Motorparametern als Statorwi-
derstand (Par. 1-30) für PM-Motoren sowie als Rotor-Widerstand (Par. 1-31) für Asynchronmotoren, der von der Wicklungstemperatur abhängt, eingesetzt.
Die Formel lautet:
(1 + α
Δ
Rs
Rs
C x
cu x
T
=
20°
KTY-Sensoren können zum Schutz des Motors benutzt werden (Par. 1-97).
Der FC 302 kann mit drei KTY-Sensortypen arbeiten. Diese sind in Par. 1-95 definiert. Die momentane Sensortemperatur kann in Par. 16-19 abgelesen
werden.
ACHTUNG!
Wenn die Motortemperatur durch einen Thermistor oder KTY-Sensor genutzt wird, wird PELV bei Kurzschlüssen zwischen Motorwicklung
und Sensor nicht eingehalten. Zur Einhaltung von PELV muss der Sensor zusätzlich isoliert werden.

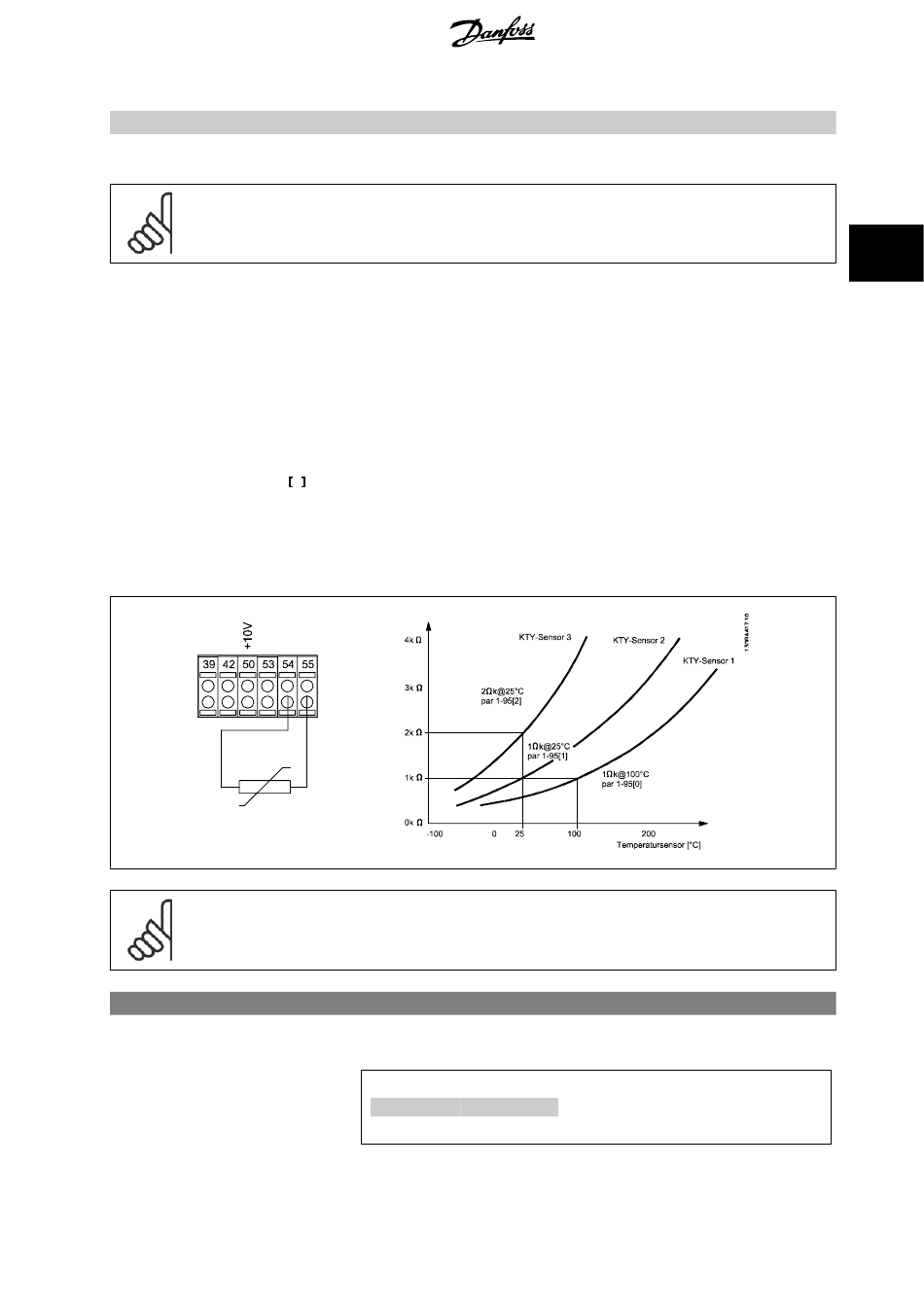

1-95 KTY-Sensor t yp
Opt ion:
) Ω wobei α
= 0.00393
cu
Funk t ion:
Definiert den verwendeten KTY-Sensortyp:
KTY-Sensortyp 1: 1 kOhm bei 100 °C
KTY-Sensortyp 2: 1 kOhm bei 25 °C
KTY-Sensortyp 3: 2 kOhm bei 25 °C
Dieser Parameter ist nur bei FC 302 verfügbar.
®
MG.33.M4.03 - VLT
ist eine eingetragene Marke von Danfoss.
3 Parameterbeschreibungen
Par. 5-1 Digitaleingänge
.
3
57
