Danfoss FC300 Programmierungshandbuch Seite 103

FC300-Programmierungshandbuch
[137] Drehzahl 4-20 mA
[138] Drehm. 4-20 mA
[139] Bus-Strg. 0-20 mA
[140] Bus-Strg. 4-20 mA
[141] Bus-Strg. 0-20 mA, Timeout
[142] Bus-Strg. 4-20 mA, Timeout
[150] Max. Ausg.freq. 4-20 mA
6-51 Kl. 42, Ausgang m in. Sk alier ung
Range:
0%* [0 – 200%]
6-52 Kl. 42, Ausgang m ax . Sk alier ung
Range:
100 %* [000 – 200%]
mA Skal. Max. Strom x
20 / 100 %
6-53 Kl. 42, Wer t bei Busst euer ung
Range:
0.00%* [0.00 – 100.00 %]
6-54 Kl. 42, Wer t bei Bus- Tim eout
Range:
0.00%* [0.00 – 100.00 %]
Max. Sollwert
Wert aus Par. 3-03
Drehmomentsollwert bezogen auf 160 % Drehmoment.
Ein auf Feldbus-Prozessdaten basierender Ausgangswert. Der Ausgang wird nicht von den internen
Frequenzumrichterfunktionen beeinträchtigt.
Ein auf Feldbus-Prozessdaten basierender Ausgangswert. Der Ausgang wird nicht von den internen
Frequenzumrichterfunktionen beeinträchtigt.
Par 4-54 definiert das Verhalten des Analogausgangs im Falle eines Bus-Timeouts.
Par 4-54 definiert das Verhalten des Analogausgangs im Falle eines Bus-Timeouts.
Bezogen auf Par. 4-19 Max. Ausgangsfrequenz
Funk t ion:

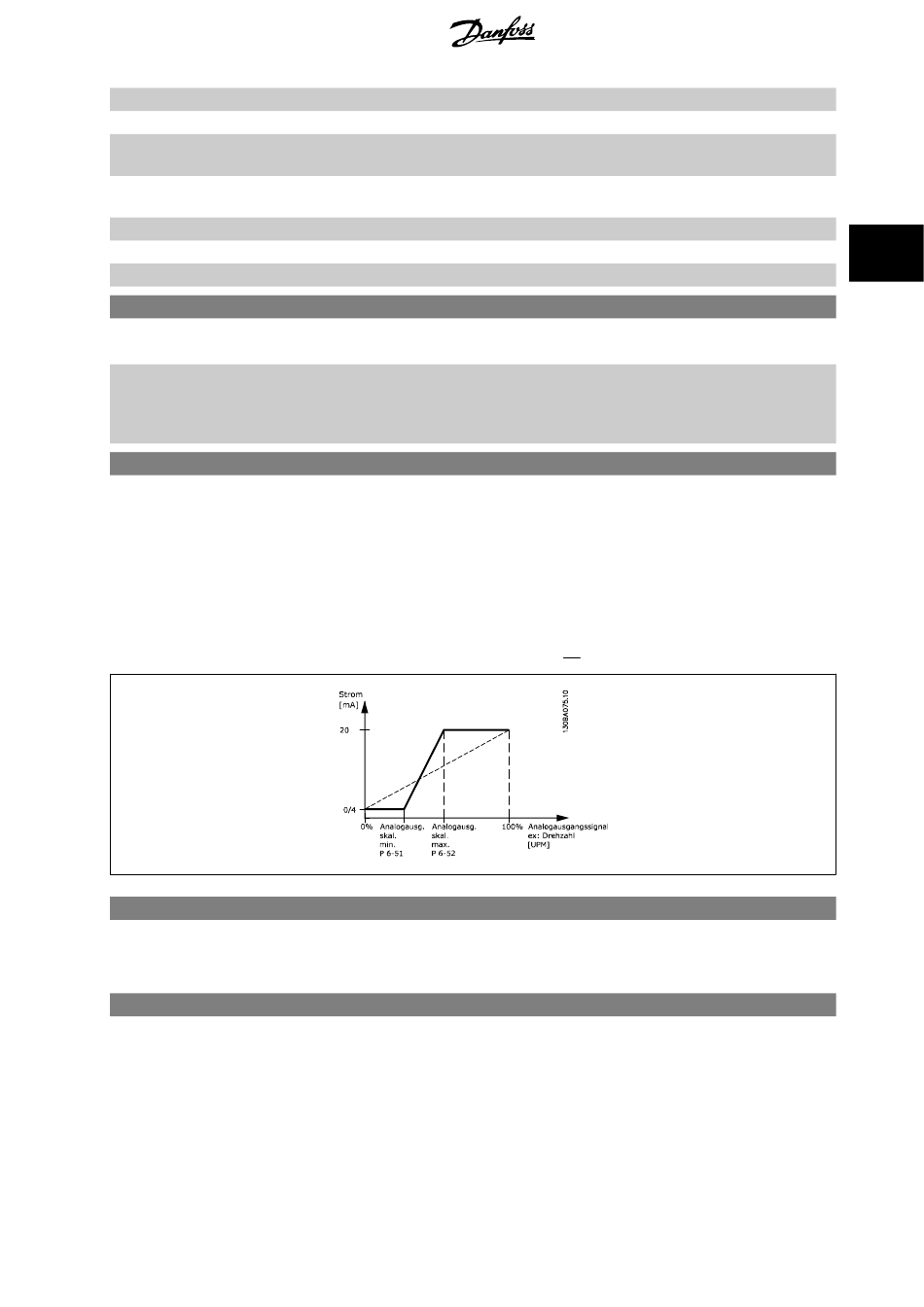

Siehe nachstehende Zeichnung für Details.
Dient zum Skalieren des minimalen Ausgangs (0 oder 4 mA) des gewählten Analogsignals auf Klem-
me 42.
Der Wert kann in Pr ozent des Gesamtbereichs der in Par. 6-50 eingestellten Variable festgelegt
werden.
Funk t ion:
Dieser Parameter skaliert das Max.-Signal an Ausgangsklemme 42 in Prozent des max. Signalpegels.
Wahl der Signalgröße und -pegel (0/4-20mA) erfolgt in Par. 6-50. Als Wert wird der maximale Wert
des Stromsignalausgangs eingestellt. Der Ausgang kann so skaliert werden, dass bei maximalem
Signal ein Strom unter 20 mA oder bei einem Signal von unter 100 % bereits 20 mA erreicht werden.
Sollen die 20 mA bereits bei 0 bis 100 % des Signalwertes erreicht werden, ist der prozentuale Wert
direkt einzugeben, z. B. 50 % = 20 mA. Wenn bei maximalem Signal (100 %) ein kleinerer Strom
als 20 mA erreicht wird, ist der Prozentwert wie folgt zu berechnen:
i e
. . 10
Funk t ion:
Wurde für diesen Analogausgang die Funktion „Bussteuerung" gewählt, dann kann mittels dieses
Parameters der momentane Ausgangswert des Analogausgangs (über Bus) gesteuert werden.
Funk t ion:
Enthält den Festwert von Ausgang 42.
Wurde für diesen Analogausgang die Funktion „Bussteuerung" gewählt und ein Bus/Steuerwort
Timeout (Par. 6-50) ist aktiv, dann legt dieser Par. den Ausgangswert während des Timeouts fest.
®
MG.33.M4.03 - VLT ist eine eingetragene Marke von Danfoss.
3 Parameterbeschreibungen
. 20 mA = Wert in Par. 3-03
.
20
mA x
: 100 = 200 %
10
3
103
