Danfoss FC300 Programmierungshandbuch Seite 55

FC300-Programmierungshandbuch

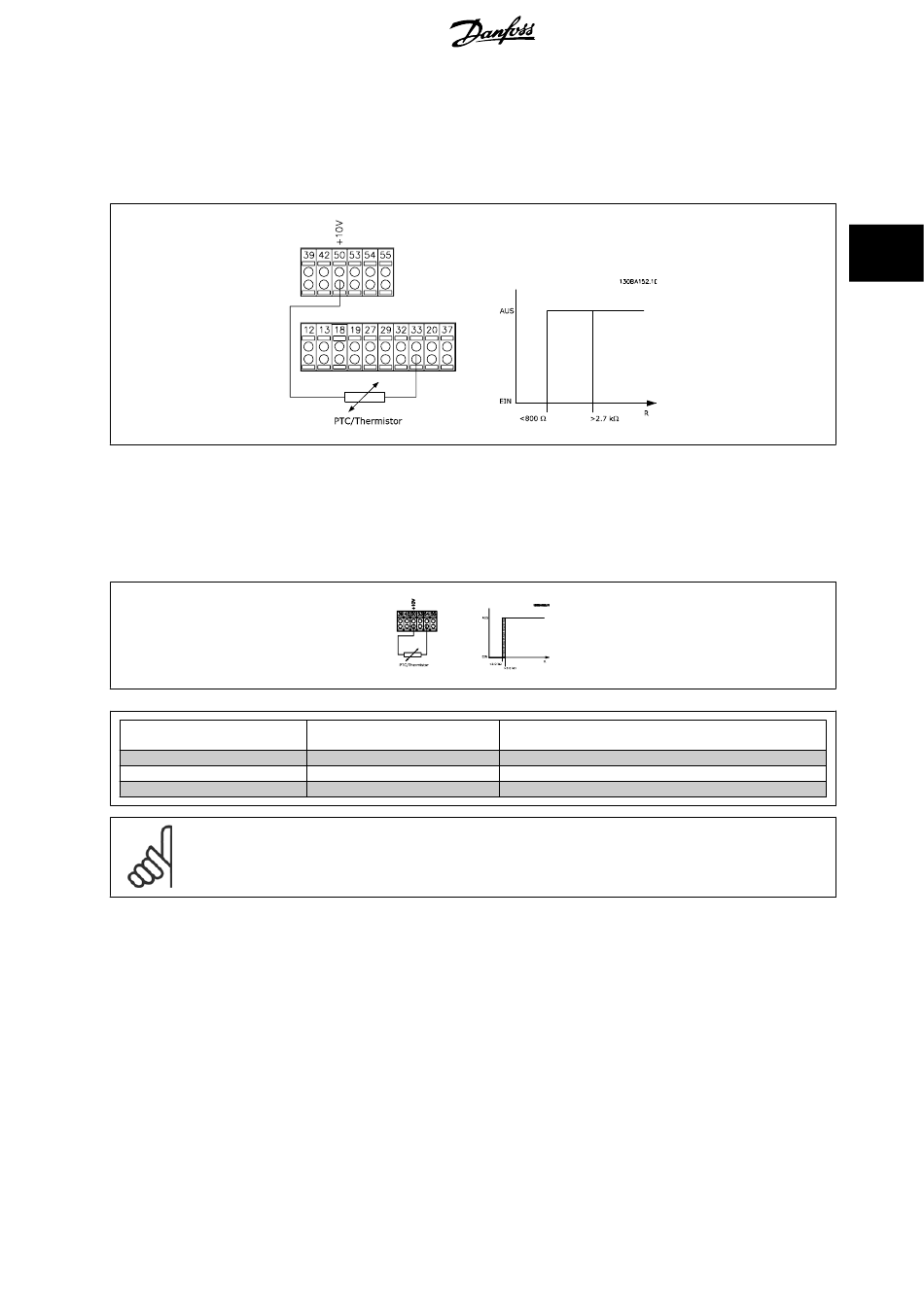

Verwenden eines Digitaleingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Par. 1-90 Thermischer Motorschutz
Par. 1-93 Thermistoranschluss auf Digitaleingang
Verwenden eines Analogeingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Par. 1-90 Thermischer Motorschutz
Par. 1-93 Thermistoranschluss auf Analogeingang 54
Eingang
Digital/analog
Digital
Digital
Analog
ACHTUNG!
Es ist zu prüfen, dass die gewählte Versorgungsspannung mit dem verwendeten Thermistorelement übereinstimmt.
ETR Warnung 1-4
ist zu wählen, wenn bei berechneter Überlastung des Motors eine Warnung im Display erscheinen soll.
ETR Alarm 1-4
ist zu wählen, wenn bei berechneter Überlastung des Motors eine Abschaltung erfolgen soll.
Ein Warnsignal kann über einen der Digitalausgänge programmiert werden. Das Signal erscheint im Fall einer Warnung und bei Abschaltung des Fre-
quenzumrichters (thermische Warnung).
Die ETR-Funktionen (elektronisch thermisches Relais) 1-4 berechnen die Last, wenn der Parametersatz aktiviert wird, in dem sie ausgewählt wurden.
ETR 3 beginnt z. B. die Berechnung, wenn Satz 3 gewählt wird. Für den nordamerikanischen Markt: Die ETR-Funktionen beinhalten Motor-Überlastschutz
der Klasse 20 gemäß NEC.
auf Thermistor Abschalt. [2] einstellen.
[6] programmieren.
auf Thermistor Abschalt. [2] einstellen.
[2] programmieren.
Versor gungsspannung
Volt
24 V
10 V
10 V
®
MG.33.M4.03 - VLT ist eine eingetragene Marke von Danfoss.
3 Parameterbeschreibungen
Schw ellw ert /
Abschaltwerte
< 6,6 kΩ - > 10,8 kΩ
< 800 Ω - > 2,7 kΩ
< 3,0 kΩ - > 3,0 kΩ
3
55
