3 Parameterbeschreibungen
14- 03 Über m odulat ion
Opt ion:
[0]
Aus
[1] *
Ein
3
14- 04 PWM-Jit t er
Opt ion:
[0] *
Aus
[1]
[Ein]
3.14.3 14-1* Net zausf all
Parameter zum Einstellen des Betriebsverhaltens bei Netzausfall. Wenn ein Netzfehler auftritt, versucht der Frequenzumrichter die Regelung kontrolliert
fortzusetzen, bis die Leistung von der DC-Zwischenkreisspannung verbraucht ist.
14-10 Net zausf all-Funk t ion
Opt ion:
148
Funk t ion:
Ein
[1] bedeutet, dass die volle Ausgangsspannung erzielt werden kann, die maximal 15 % größer
als die Netzspannung sein kann.
Aus
[0] bedeutet, dass keine Übermodulation der Ausgangsspannung erfolgt und damit ein Dreh-
moment-Rippel an der Motorwelle vermieden wird. Dies kann beispielsweise bei Schleifmaschinen
ein Vorteil sein.
Funk t ion:
Mit diesem Parameter kann evtl. das Motorgeräusch verbessert werden. Durch Aktivieren dieser
Funktion wird eine „Jitter-Frequenz" (Rauschen) als Oberwelle auf die Taktfrequenz moduliert, was
sich bei manchen Motoren als Bedämpfung des Geräuschverhaltens auswirkt.
Aus
Bei Wahl von
[0] wird das Motorgeräusch nicht verändert.
Funk t ion:

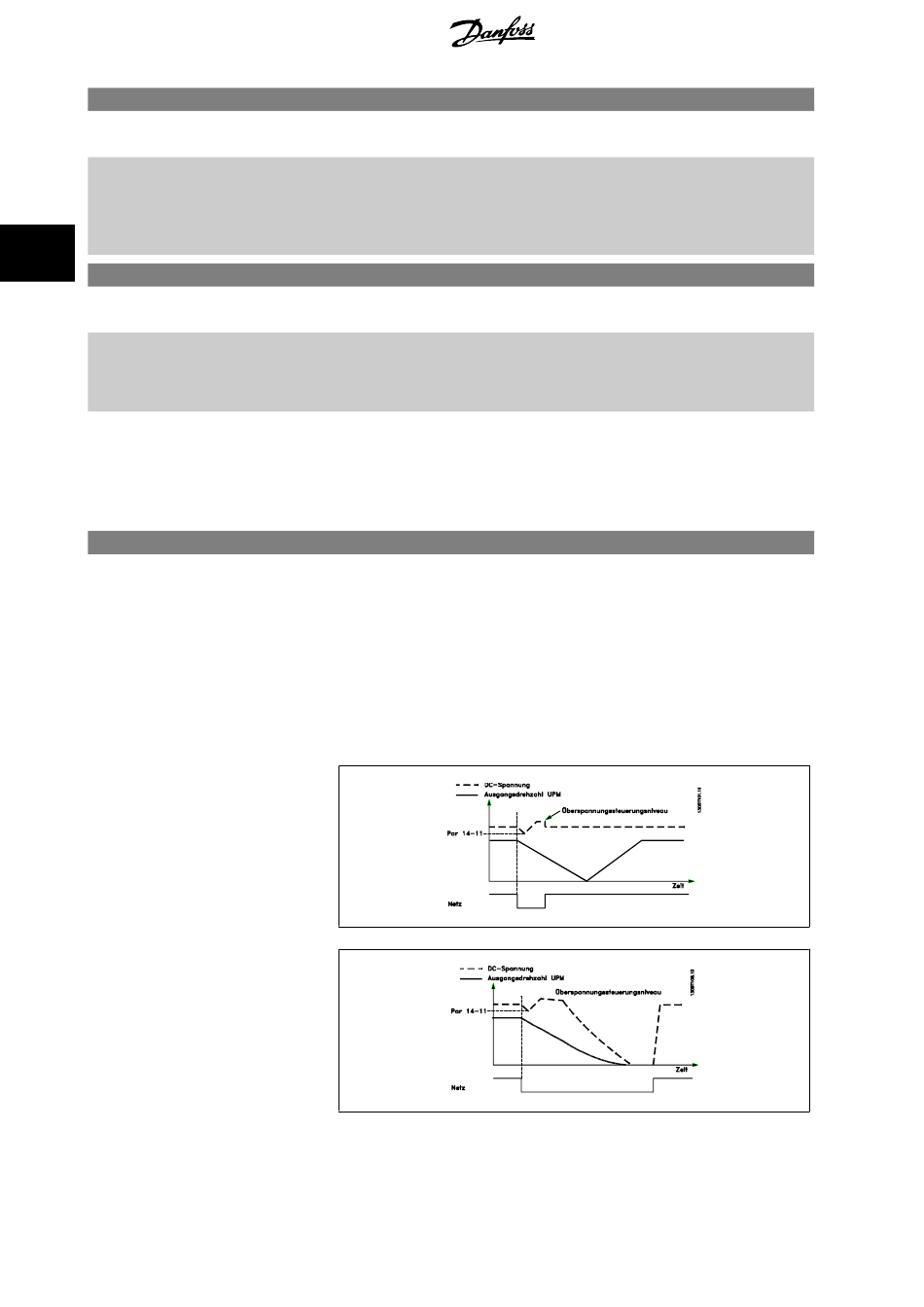

Funktion: Definiert das Verhalten des Frequenzumrichters, wenn die Netzspannung unter die in Par.
14-11 eingestellte Grenze fällt.
Par. 14-10 kann bei laufendem Motor nicht geändert werden.
Rampenstopp
Der Frequenzumrichter führt eine gesteuerte Rampe-Ab aus. Ist Par. 2-10 auf
Bremse
[2] eingestellt, folgt die Rampe der Überspannungsrampe. Ist in Par. 2-10 [1]
stand
gewählt, folgt die Rampe der Einstellung in Par. 3-81 Rampenzeit Schnellstopp.
Rampenstopp [1]:
Nach dem Netz-Ein ist der Frequenzumrichter startbereit. Rampenstopp und Abschaltung [2]: Nach
dem Netz-Ein muss ein Reset ausgeführt werden, damit der Frequenzumrichter startet.
®
MG.33.M4.03 - VLT
ist eine eingetragene Marke von Danfoss.
FC300-Programmierungshandbuch
Aus
[0] oder
AC-
Bremswider-
