2 Programmieren
Der aktive Satz (als Aktiver Satz in Par. 0-10 gewählt) wird angezeigt. Bei Programmierung eines anderen Satzes als dem aktiven Satz wird die Nummer
des programmierten Satzes rechts angezeigt.
Displayk ont r ast anpassen
2
[Status] und [▴] drücken, um eine dunklere Anzeige zu erhalten.
[Status] and [▾] drücken, um eine hellere Anzeige zu erhalten.
Die meisten Parametereinstellungen können direkt über die Bedieneinheit geändert werden, sofern über Par. 0-60
Quick-Menü Passwort kein Passwort eingerichtet wurde.

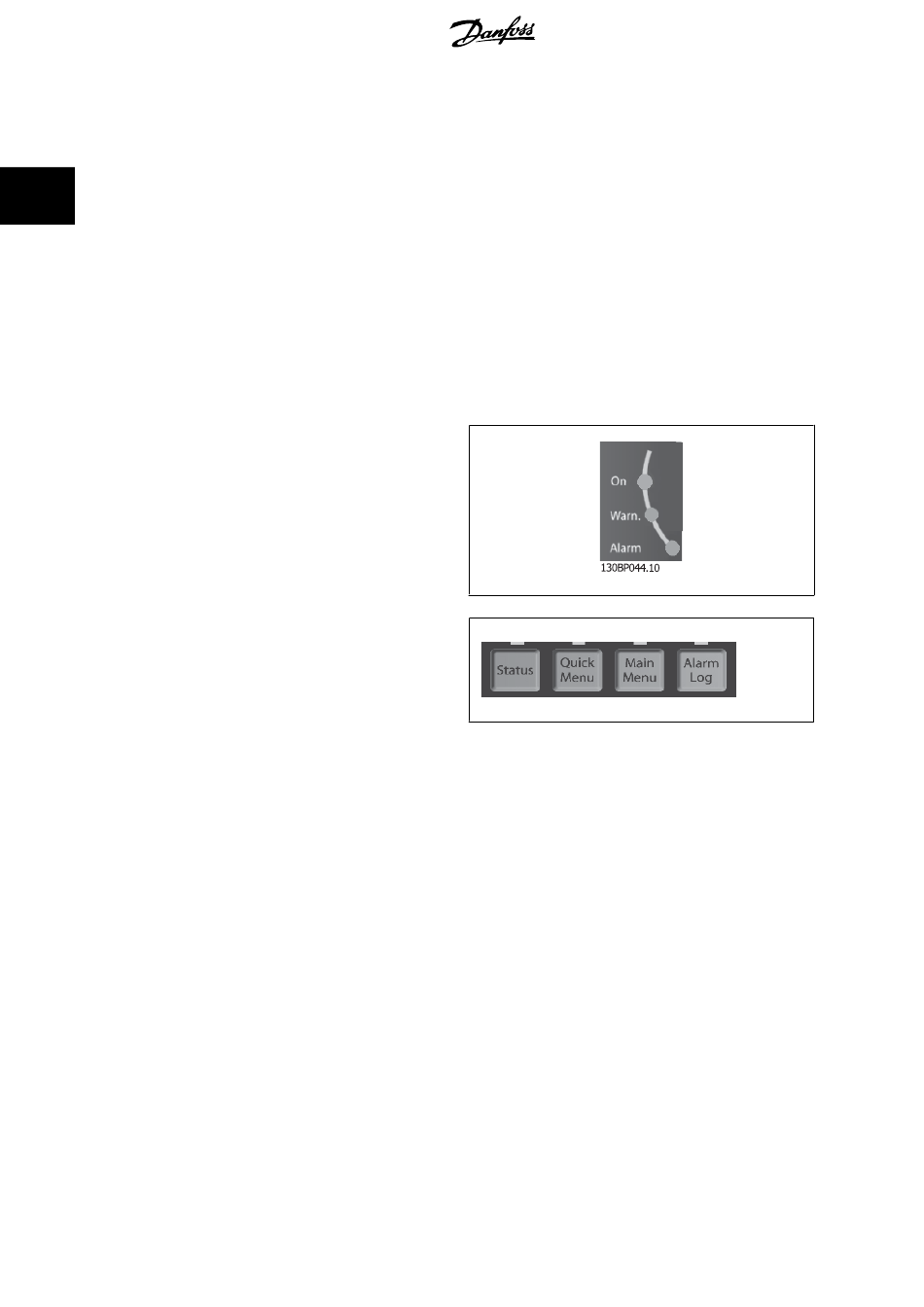

Kont roll-Anzeigen ( LEDs) :
Werden bestimmte Grenzwerte überschritten, leuchtet die Alarm- und/oder Warn-LED auf. Zusätzlich erscheint ein Zustands- oder Alarmtext im Display.
Die ON-LED ist aktiv, wenn der Frequenzumrichter an die Netzspannung oder über DC-Busklemme an eine externe 24 V-Versorgung angeschlossen ist.
Gleichzeitig leuchtet die Hintergrundbeleuchtung.
• ON (Grüne LED): Das Gerät ist betriebsbereit.
• Gelbe LED/Warn.: zeigt eine Warnung an.
• Rot blinkende LED/Alarm: zeigt einen Alarmzustand an.
LCP-Tast en
Die Menütasten sind nach Funktionen gruppiert. Die Tasten unter der
Displayanzeige und den Leuchtanzeigen dienen zur Parametrierung, ein-
schließlich der Auswahl der Displayanzeige im Normalbetrieb.
[ St at us]
gibt den Zustand des Frequenzumrichters und/oder des Motors an. Mit der [Status]-Taste können 3 verschiedene Anzeigen ausgewählt werden:
5-zeilige Anzeige, 4-zeilige Anzeige oder Smart Logic Control.
[ St at us]
dient zur Wahl der Displayanzeige oder zum Zurückwechseln aus dem Quick-Menü-Modus, dem Hauptmenü-Modus oder dem Alarm-Modus in
den Anzeigemodus. Die Taste [Status] dient ebenfalls zum Umschalten zwischen Einzel- oder Doppelanzeige.
[ Quick Menu]
bietet schnellen Zugang zu verschiedenen Quick-Menüs wie z.B.:
-
Benutzer-Menü
-
Kurzinbetriebnahme
-
Liste geänderter Parameter
-
Protokolle
[ Quick Menu]
dient zur Programmierung von Parametern, die zum Quick-Menü gehören. Es kann direkt zwischen Quick-Menü-Modus und Hauptmenü-
Modus gewechselt werden.
[ Main Menu]
dient zum Zugriff und Programmieren aller Parameter.
Es kann direkt zwischen Hauptmenü-Modus und Quick-Menü-Modus gewechselt werden.
Das 3 Sekunden lange Drücken der Taste
direkt auf alle Parameter zugegriffen werden.
14
[ Main Menu]
ermöglicht die direkte Eingabe eines Parameter-Shortcuts. Mit dem Parameter-Shortcut kann
®
MG.33.M4.03 - VLT ist eine eingetragene Marke von Danfoss.
FC300-Programmierungshandbuch
Hauptmenü Passwort oder Par. 0-65
