1.1.5 Elek t r ische Ver dr aht ung - St euer k abel
1

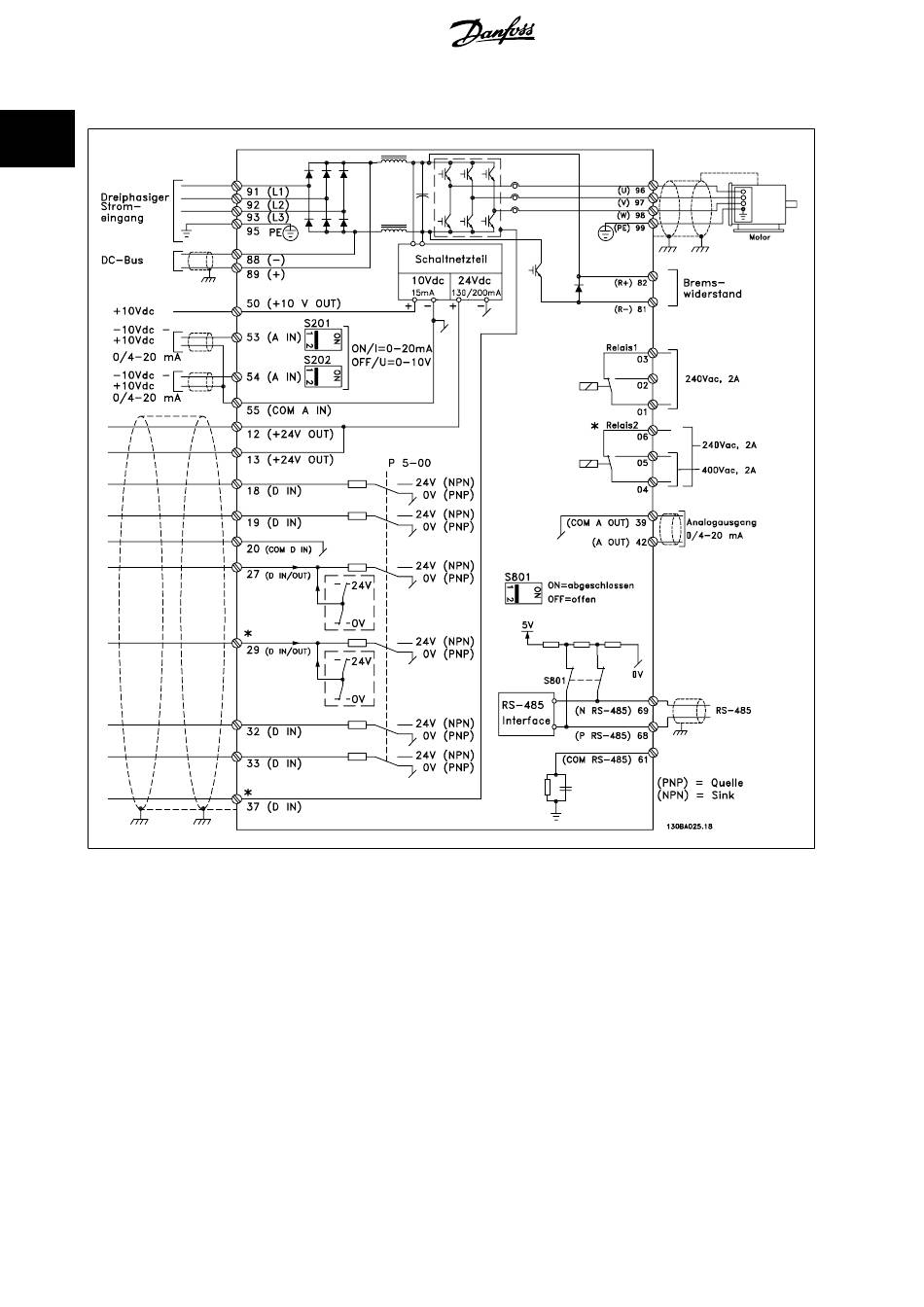

Abbildung 1.1: Übersicht über sämtliche Klemmen (ohne Optionen).
Klemme 37 ist der Eingang, der für die Funktion „Sicherer Stopp" verwendet wird. Der Abschnitt
enthält Anweisungen zu dieser Installation.
* Klemme 37 ist beim FC 301 nicht verfügbar (Ausnahme: FC 301 A1).
Klemme 29 und Relais 2 sind im Lieferumfang des FC 301 nicht enthalten.
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation infolge von Rauschen von den Netzstromkabeln zu 50/60
Hz-Brummschleifen führen.
In diesem Fall kann versucht werden, durch einseitiges Auflegen des Kabelschirms bzw. durch Verbinden des Kabelschirms über einen 100-nF-Kondensator
mit Masse eine Besserung herbeizuführen.
Die Digital- und Analogein- und -ausgänge müssen getrennt an die Gleichtakteingänge des Frequenzumrichters (Klemme 20, 55, 39) angeschlossen
werden, damit Erdströme von beiden Gruppen die anderen Gruppen nicht beeinträchtigen. Beispielsweise kann das Schalten eines Digitaleingangs das
Analogeingangssignal stören.
