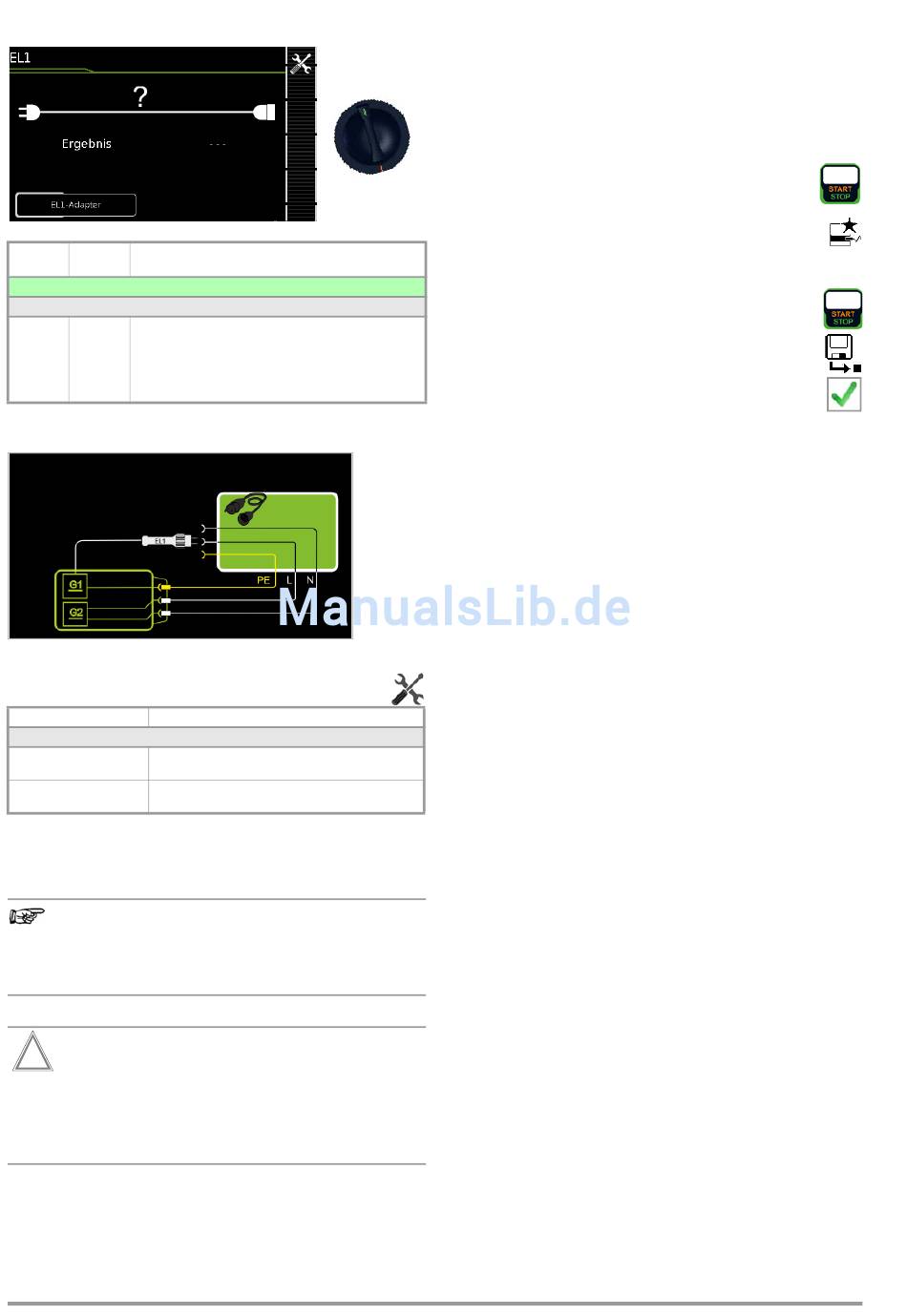

8.10 Prüfung von Verlängerungsleitungen – EL1
Schalter- Mess- Messfunktionen
stellung variante
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Sondermessfunktionen
EL1 Verlängerungsleitungsprüfung mit Adapter EL1
Adapter für einphasige Verlängerungsleitungen für Prüfung
von:
– Durchgang
– Kurzschluss
– falsche Polarität (Adern vertauscht)
Prinzipschaltbild
Messparameter einstellen
Messparameter Bedeutung
Messart
Direkt (P1) Messung mit EL1-Adapter für einphasige Verlänge-
rungsleitungen
Messung mit VL2E-Adapter für dreiphasige Verlänge-
rungsleitungen, Parameterauswahl in Vorbereitung
Für die Prüfung von RPE und RISO siehe entsprechende Einzel-
messungen.
Hinweis
Für die Prüfung von Verlängerungsleitungen nach
DIN VDE 0701-0702, bei denen RPE und RISO gemes-
sen wird, siehe Kapitel 10 „Prüfabläufe nach Norm"
Schalterstellung A8.
!
Achtung!
Wird die EL1-Durchgangsmessung einer Verlängerungs-
leitung zusammen mit einem „Reiseadapter" durchge-
führt, so ist eine vom Prüfgerät getroffene Aussage über
die Korrektheit der Polung einer Verlängerungsleitung
nicht verlässlich!
38
Prüfablauf
➭ Stellen Sie den Drehschalter in die Position EL1.
➭ Schließen Sie den Adapter EL1 an die Buchsen P1 am Prüf-
gerät an.
EL1
➭ Schließen Sie die Verlängerungsleitung über ihren Stecker an
die Prüfdose an.
➭ Verbinden Sie die Kupplungsbuchse der Verlängerungsleitung
mit dem Stecker des Adapters EL1.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
➭ Die Messwerte werden eingeblendet. Das Symbol
Messwertaufnahme rechts erscheint. Bei jedem Drü-
cken auf diese Taste speichern Sie den aktuell ange-
zeigten Messwert in den Zwischenspeicher.
➭ Prüfung beenden: Drücken Sie die Taste START/STOP.
Das Speichersymbol erscheint (Diskette mit Anzahl der
zwischengespeicherten Messwerte) und fordert Sie
zum Speichern der Messwerte unter einer ID-Nummer
auf.
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
