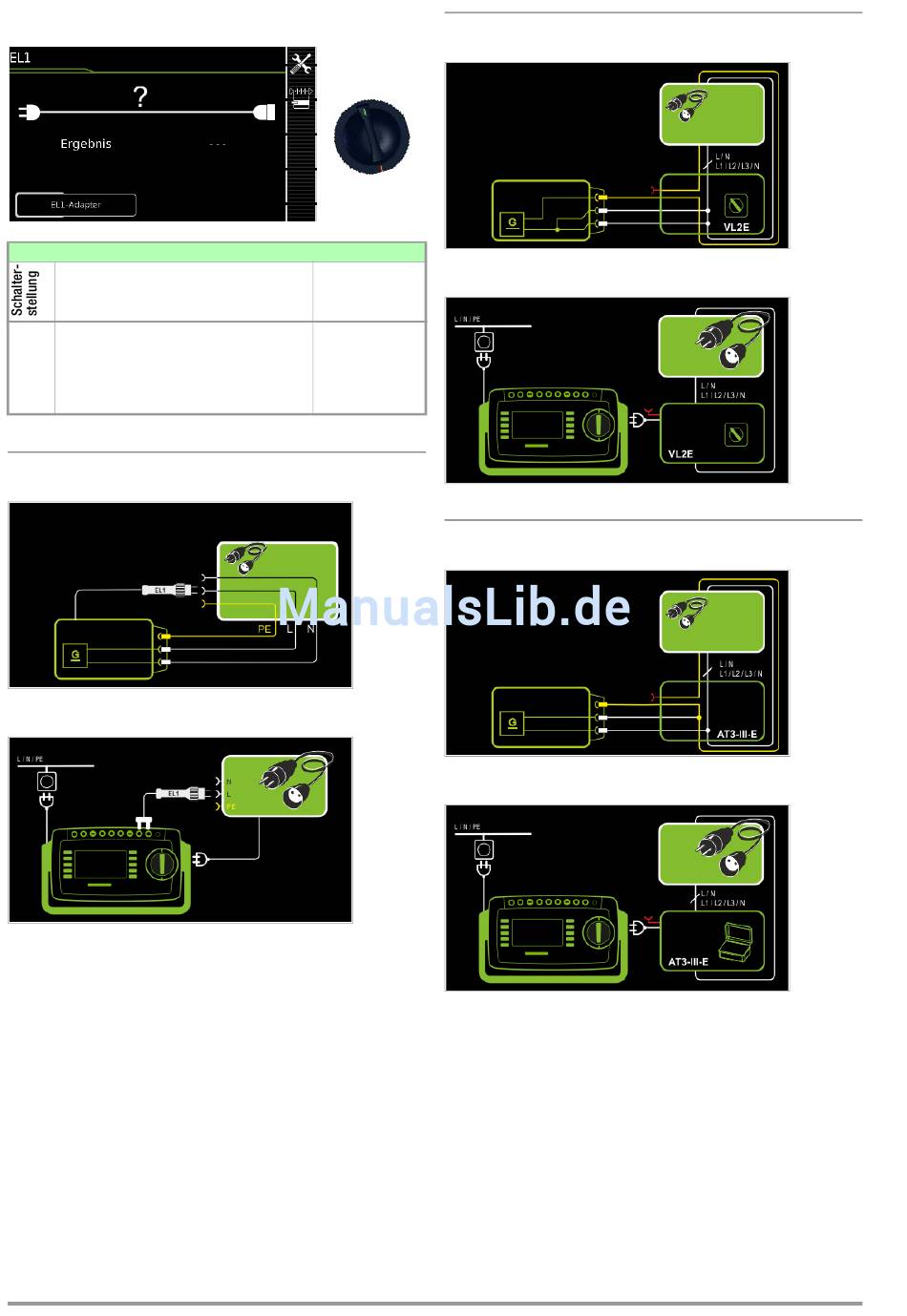

8.12 Prüfung von Verlängerungsleitungen – EL1
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messfunktionen
EL1 Verlängerungsleitungsprüfung
mit Adapter für ein- bzw. dreiphasige
Verlängerungsleitungen für Prüfung von:
– Durchgang
– Kurzschluss
– falscher Polarität (Adern vertauscht)
Messung an 1-phasigen Verlängerungsleitungen mit EL1
Prinzipschaltbild
Anschlussschaltbild
48
Messung an 1- und 3-phasigen Verlängerungsleitungen mit VL2E
Prinzipschaltbild
EL1
Messart
ohne Netz Anschlussschaltbild
an Prüfdose
EL1-Adapter
AT3-IIIE-Adapter
VL2E-Adapter
Messung an 1- und 3-phasigen Verlängerungsleitungen mit AT3-IIIE
Prinzipschaltbild
Anschlussschaltbild
