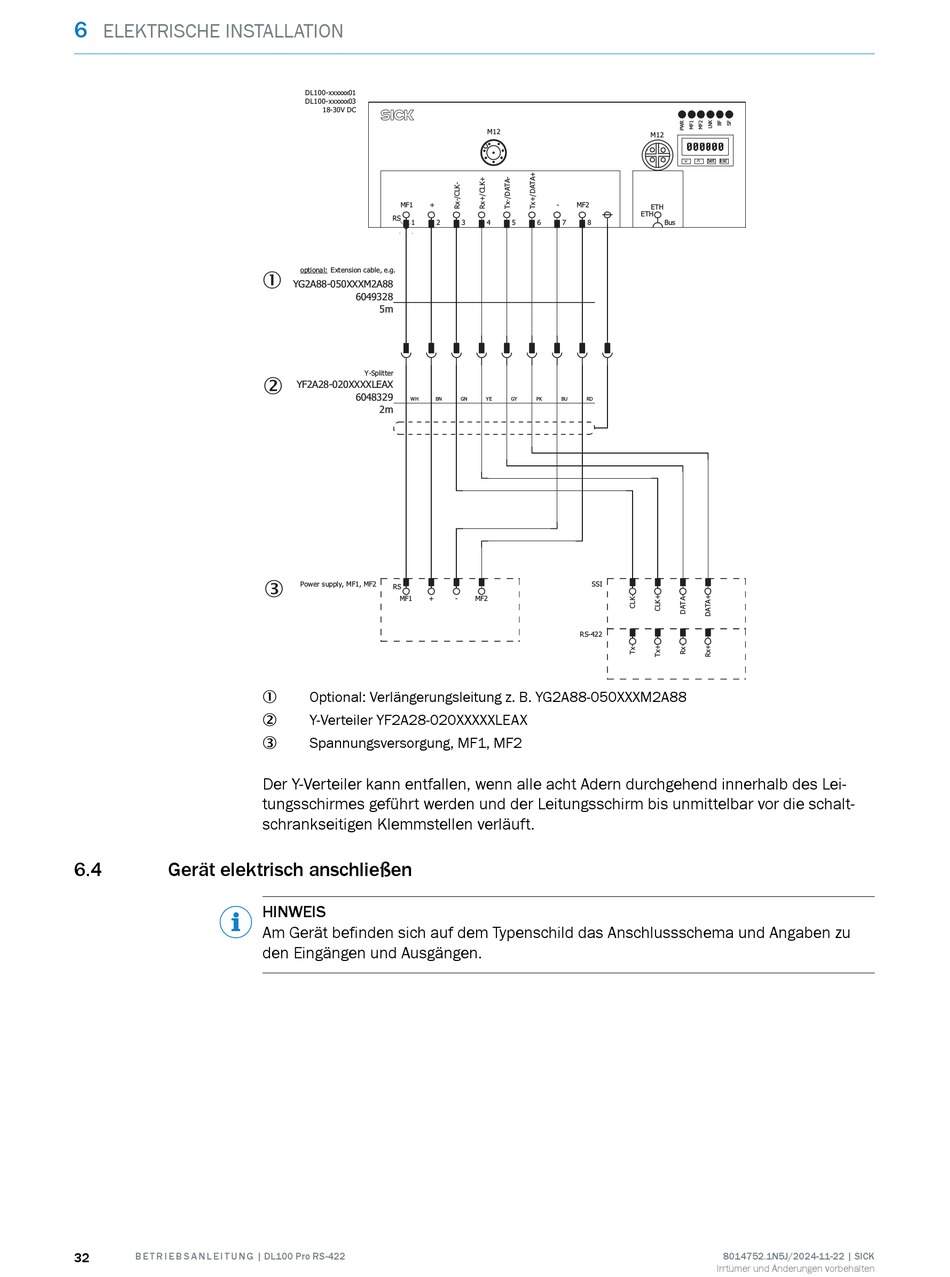

SICK DL100 Pro RS-422 Betriebsanleitung Seite 32

6
ELEKTRISCHE INSTALLATION
6.4 Gerät elektrisch anschließen
32 B E T R I E B S A N L E I T U N G | DL100 Pro RS-422
DL100-xxxxxx01
DL100-xxxxxx03
18-30V DC
MF1 +
RS
1 2
optional: Extension cable, e.g.
1
YG2A88-050XXXM2A88
6049328
5m
Y-Splitter
2
YF2A28-020XXXXLEAX
6048329
WH BN
2m
3
Power supply, MF1, MF2
RS
MF1 +
Optional: Verlängerungsleitung z. B. YG2A88-050XXXM2A88
1
Y-Verteiler YF2A28-020XXXXXLEAX
2
Spannungsversorgung, MF1, MF2
3
Der Y-Verteiler kann entfallen, wenn alle acht Adern durchgehend innerhalb des Lei‐
tungsschirmes geführt werden und der Leitungsschirm bis unmittelbar vor die schalt‐
schrankseitigen Klemmstellen verläuft.
HINWEIS
Am Gerät befinden sich auf dem Typenschild das Anschlussschema und Angaben zu
den Eingängen und Ausgängen.
M12
- MF2
3 4 5 6 7 8
GN YE GY PK BU RD
SSI
- MF2
RS-422
M12
Set Esc
ETH
ETH
Bus
