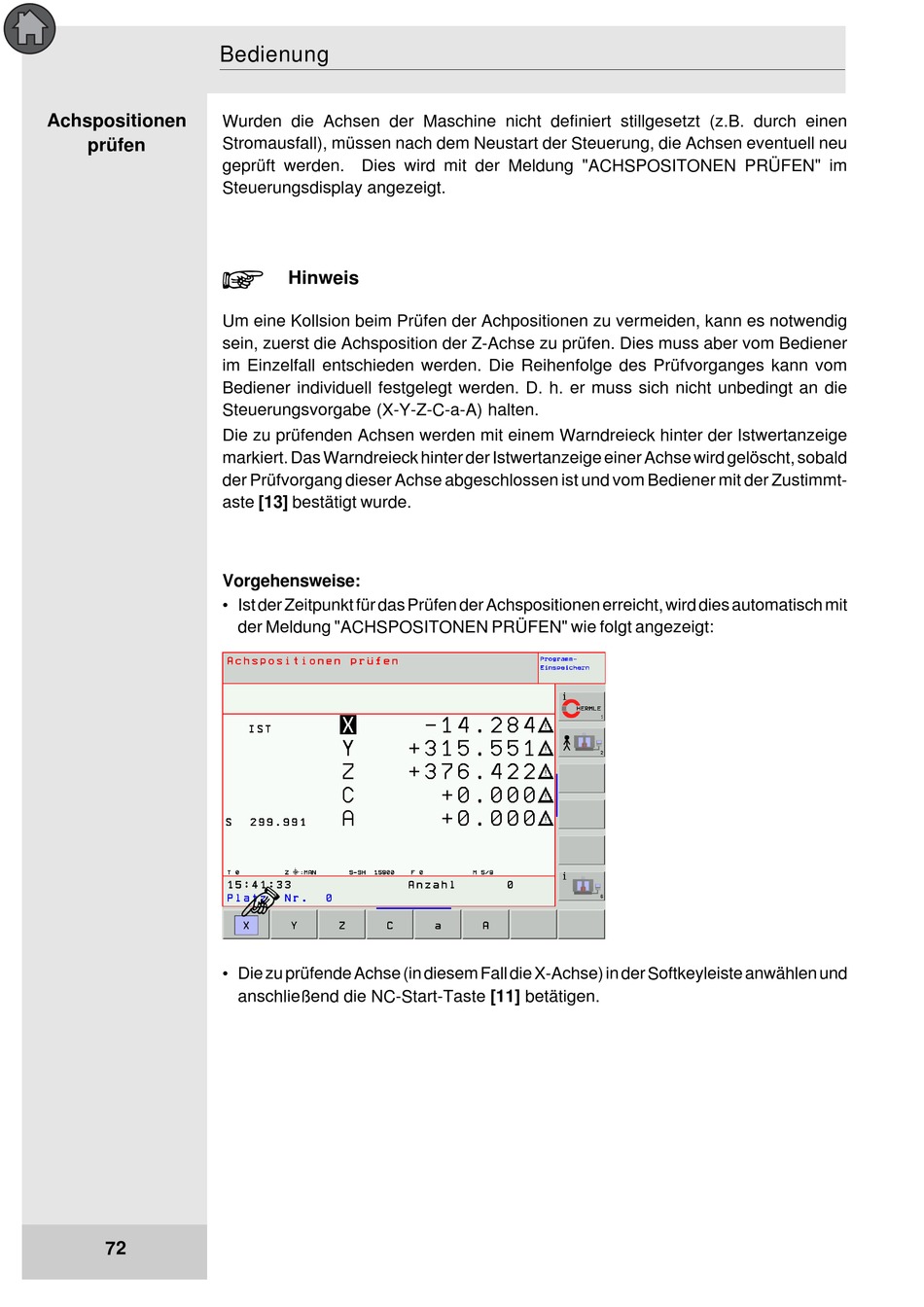

Bedienung
Achspositionen
prüfen
+
72
Wurden die Achsen der Maschine nicht definiert stillgesetzt (z.B. durch einen
Stromausfall), müssen nach dem Neustart der Steuerung, die Achsen eventuell neu
geprüft werden. Dies wird mit der Meldung "ACHSPOSITONEN PRÜFEN" im
Steuerungsdisplay angezeigt.
Hinweis
Um eine Kollsion beim Prüfen der Achpositionen zu vermeiden, kann es notwendig
sein, zuerst die Achsposition der Z-Achse zu prüfen. Dies muss aber vom Bediener
im Einzelfall entschieden werden. Die Reihenfolge des Prüfvorganges kann vom
Bediener individuell festgelegt werden. D. h. er muss sich nicht unbedingt an die
Steuerungsvorgabe (X-Y-Z-C-a-A) halten.
Die zu prüfenden Achsen werden mit einem Warndreieck hinter der Istwertanzeige
markiert. Das Warndreieck hinter der Istwertanzeige einer Achse wird gelöscht, sobald
der Prüfvorgang dieser Achse abgeschlossen ist und vom Bediener mit der Zustimmt-
aste [13] bestätigt wurde.
Vorgehensweise:
• Ist der Zeitpunkt für das Prüfen der Achspositionen erreicht, wird dies automatisch mit
der Meldung "ACHSPOSITONEN PRÜFEN" wie folgt angezeigt:
• Die zu prüfende Achse (in diesem Fall die X-Achse) in der Softkeyleiste anwählen und
anschließend die NC-Start-Taste [11] betätigen.
