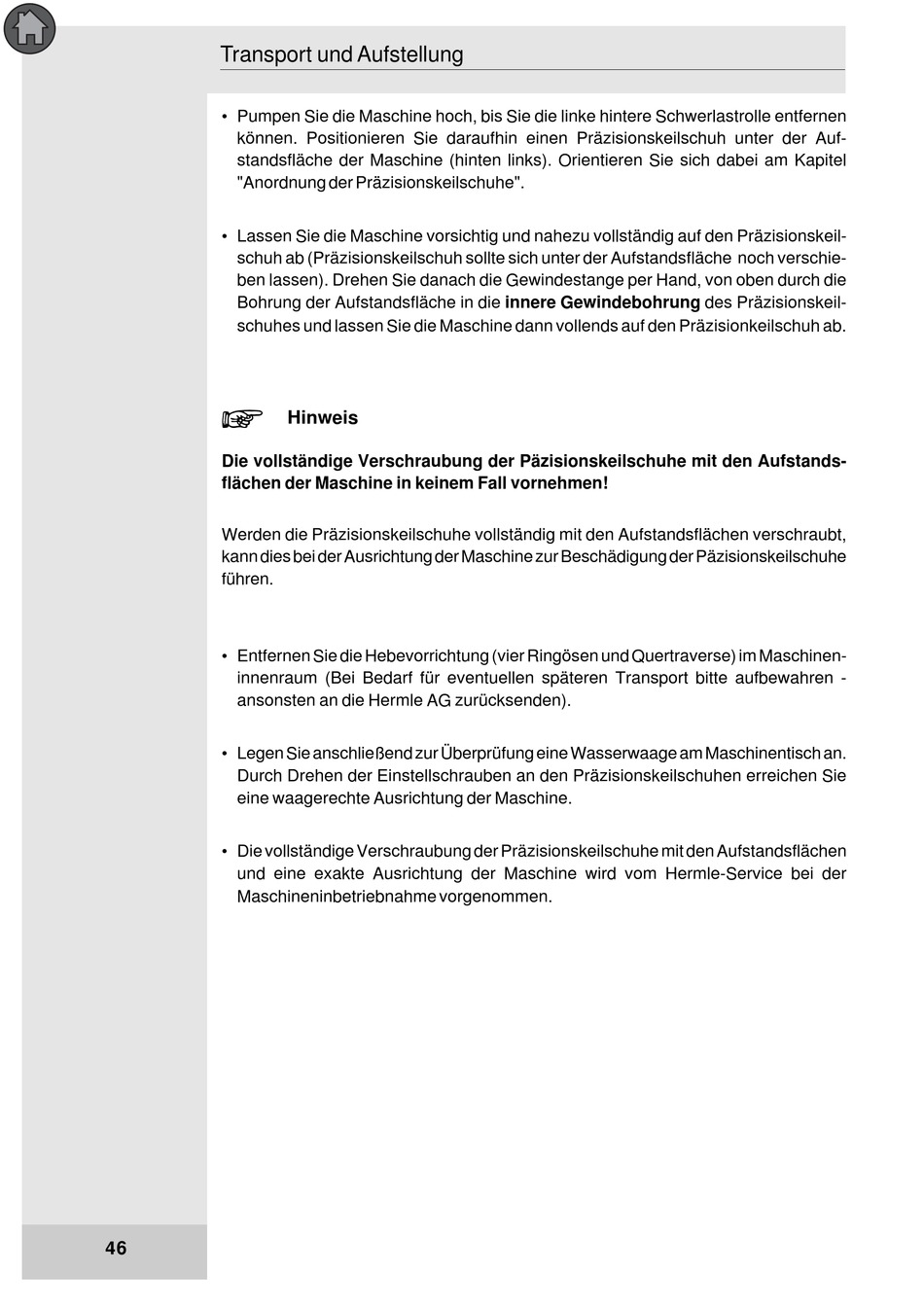

Transport und Aufstellung
• Pumpen Sie die Maschine hoch, bis Sie die linke hintere Schwerlastrolle entfernen
können. Positionieren Sie daraufhin einen Präzisionskeilschuh unter der Auf-
standsfläche der Maschine (hinten links). Orientieren Sie sich dabei am Kapitel
"Anordnung der Präzisionskeilschuhe".
• Lassen Sie die Maschine vorsichtig und nahezu vollständig auf den Präzisionskeil-
schuh ab (Präzisionskeilschuh sollte sich unter der Aufstandsfläche noch verschie-
ben lassen). Drehen Sie danach die Gewindestange per Hand, von oben durch die
Bohrung der Aufstandsfläche in die innere Gewindebohrung des Präzisionskeil-
schuhes und lassen Sie die Maschine dann vollends auf den Präzisionkeilschuh ab.
+
Die vollständige Verschraubung der Päzisionskeilschuhe mit den Aufstands-
flächen der Maschine in keinem Fall vornehmen!
Werden die Präzisionskeilschuhe vollständig mit den Aufstandsflächen verschraubt,
kann dies bei der Ausrichtung der Maschine zur Beschädigung der Päzisionskeilschuhe
führen.
• Entfernen Sie die Hebevorrichtung (vier Ringösen und Quertraverse) im Maschinen-
innenraum (Bei Bedarf für eventuellen späteren Transport bitte aufbewahren -
ansonsten an die Hermle AG zurücksenden).
• Legen Sie anschließend zur Überprüfung eine Wasserwaage am Maschinentisch an.
Durch Drehen der Einstellschrauben an den Präzisionskeilschuhen erreichen Sie
eine waagerechte Ausrichtung der Maschine.
• Die vollständige Verschraubung der Präzisionskeilschuhe mit den Aufstandsflächen
und eine exakte Ausrichtung der Maschine wird vom Hermle-Service bei der
Maschineninbetriebnahme vorgenommen.
46
Hinweis
