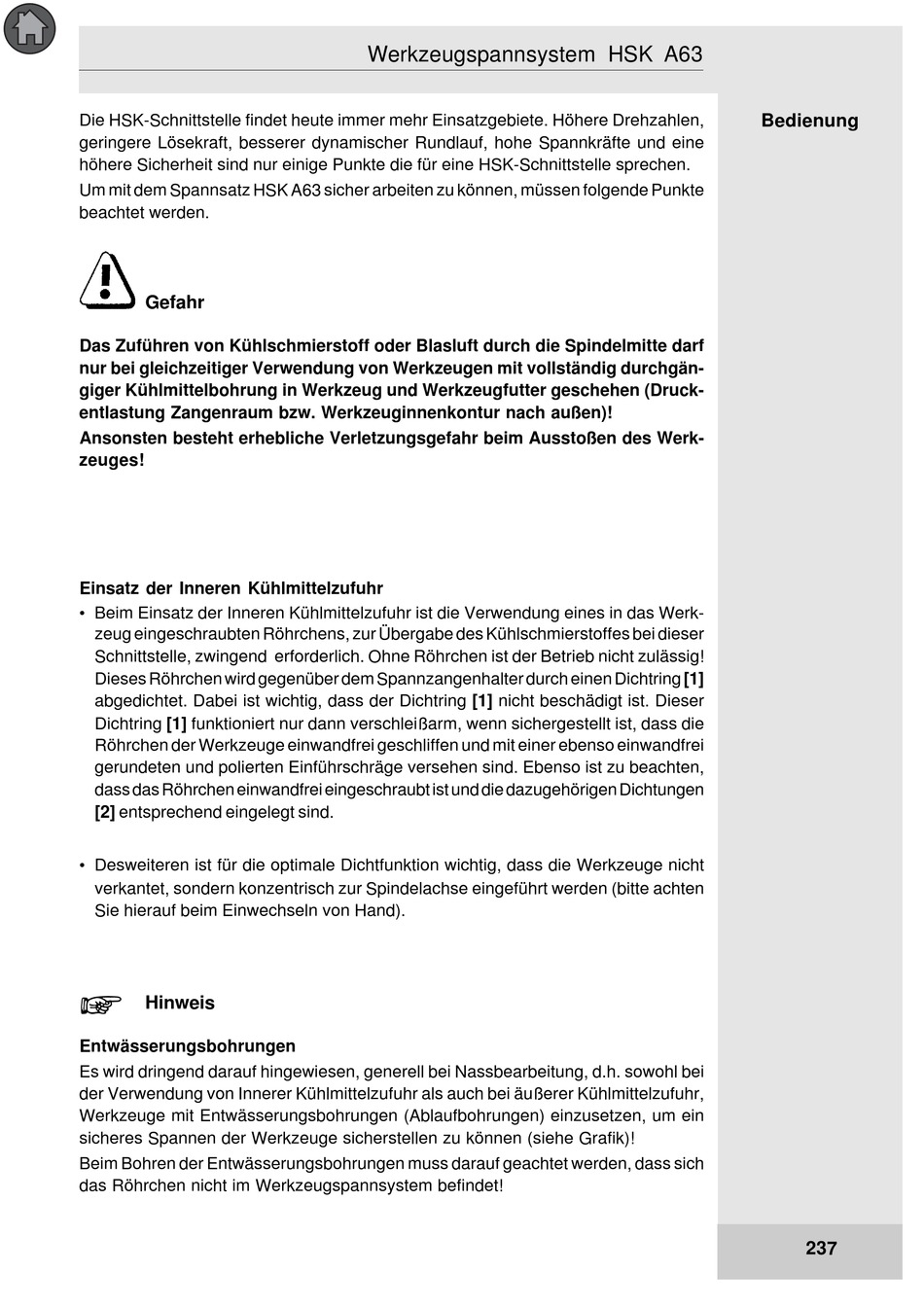

Die HSK-Schnittstelle findet heute immer mehr Einsatzgebiete. Höhere Drehzahlen,
geringere Lösekraft, besserer dynamischer Rundlauf, hohe Spannkräfte und eine
höhere Sicherheit sind nur einige Punkte die für eine HSK-Schnittstelle sprechen.
Um mit dem Spannsatz HSK A63 sicher arbeiten zu können, müssen folgende Punkte
beachtet werden.
Gefahr
Das Zuführen von Kühlschmierstoff oder Blasluft durch die Spindelmitte darf
nur bei gleichzeitiger Verwendung von Werkzeugen mit vollständig durchgän-
giger Kühlmittelbohrung in Werkzeug und Werkzeugfutter geschehen (Druck-
entlastung Zangenraum bzw. Werkzeuginnenkontur nach außen)!
Ansonsten besteht erhebliche Verletzungsgefahr beim Ausstoßen des Werk-
zeuges!
Einsatz der Inneren Kühlmittelzufuhr
• Beim Einsatz der Inneren Kühlmittelzufuhr ist die Verwendung eines in das Werk-
zeug eingeschraubten Röhrchens, zur Übergabe des Kühlschmierstoffes bei dieser
Schnittstelle, zwingend erforderlich. Ohne Röhrchen ist der Betrieb nicht zulässig!
Dieses Röhrchen wird gegenüber dem Spannzangenhalter durch einen Dichtring [1]
abgedichtet. Dabei ist wichtig, dass der Dichtring [1] nicht beschädigt ist. Dieser
Dichtring [1] funktioniert nur dann verschleißarm, wenn sichergestellt ist, dass die
Röhrchen der Werkzeuge einwandfrei geschliffen und mit einer ebenso einwandfrei
gerundeten und polierten Einführschräge versehen sind. Ebenso ist zu beachten,
dass das Röhrchen einwandfrei eingeschraubt ist und die dazugehörigen Dichtungen
[2] entsprechend eingelegt sind.
• Desweiteren ist für die optimale Dichtfunktion wichtig, dass die Werkzeuge nicht
verkantet, sondern konzentrisch zur Spindelachse eingeführt werden (bitte achten
Sie hierauf beim Einwechseln von Hand).
+
Hinweis
Entwässerungsbohrungen
Es wird dringend darauf hingewiesen, generell bei Nassbearbeitung, d.h. sowohl bei
der Verwendung von Innerer Kühlmittelzufuhr als auch bei äußerer Kühlmittelzufuhr,
Werkzeuge mit Entwässerungsbohrungen (Ablaufbohrungen) einzusetzen, um ein
sicheres Spannen der Werkzeuge sicherstellen zu können (siehe Grafik)!
Beim Bohren der Entwässerungsbohrungen muss darauf geachtet werden, dass sich
das Röhrchen nicht im Werkzeugspannsystem befindet!
Werkzeugspannsystem HSK A63
Bedienung
237
