Bedienung

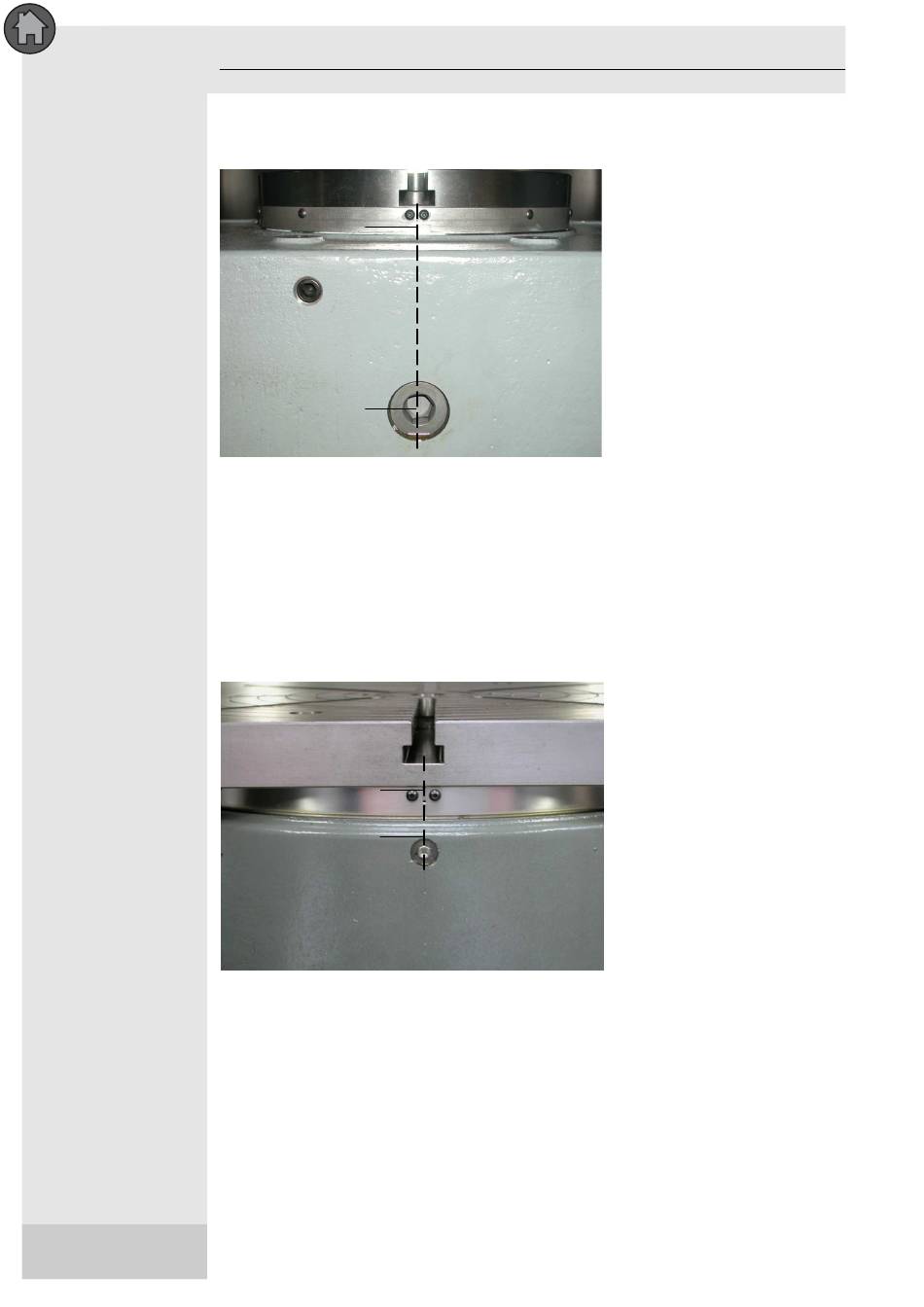

Prüfposition der C-Achse
(Schwenkrundtisch Ø 280 mm und Ø 2x280 mm)
Flucht: Stoßkanten der Edelstahlabdeckung [A] an der Tischunterseite auf einer Linie
mit der Mitte der Verschlussschraube [B].
Prüfposition der C-Achse
(Schwenkrundtisch Ø 420 mm, Ø 630 mm und Ø 800 mm)
Flucht: Stoßkanten der Edelstahlabdeckung [A] an der Tischunterseite auf einer Linie
mit der Mitte des Schmiernippels [B] (Schwenkrundtisch Ø 630 mm und Ø 800 mm) bzw.
der Markierung (Schwenkrundtisch Ø 420 mm).
Prüfposition der A-Achse
Der Schwenkrundtisch muss sich in waagerechter (0°) Postion befinden.
76
A
B
A
B
