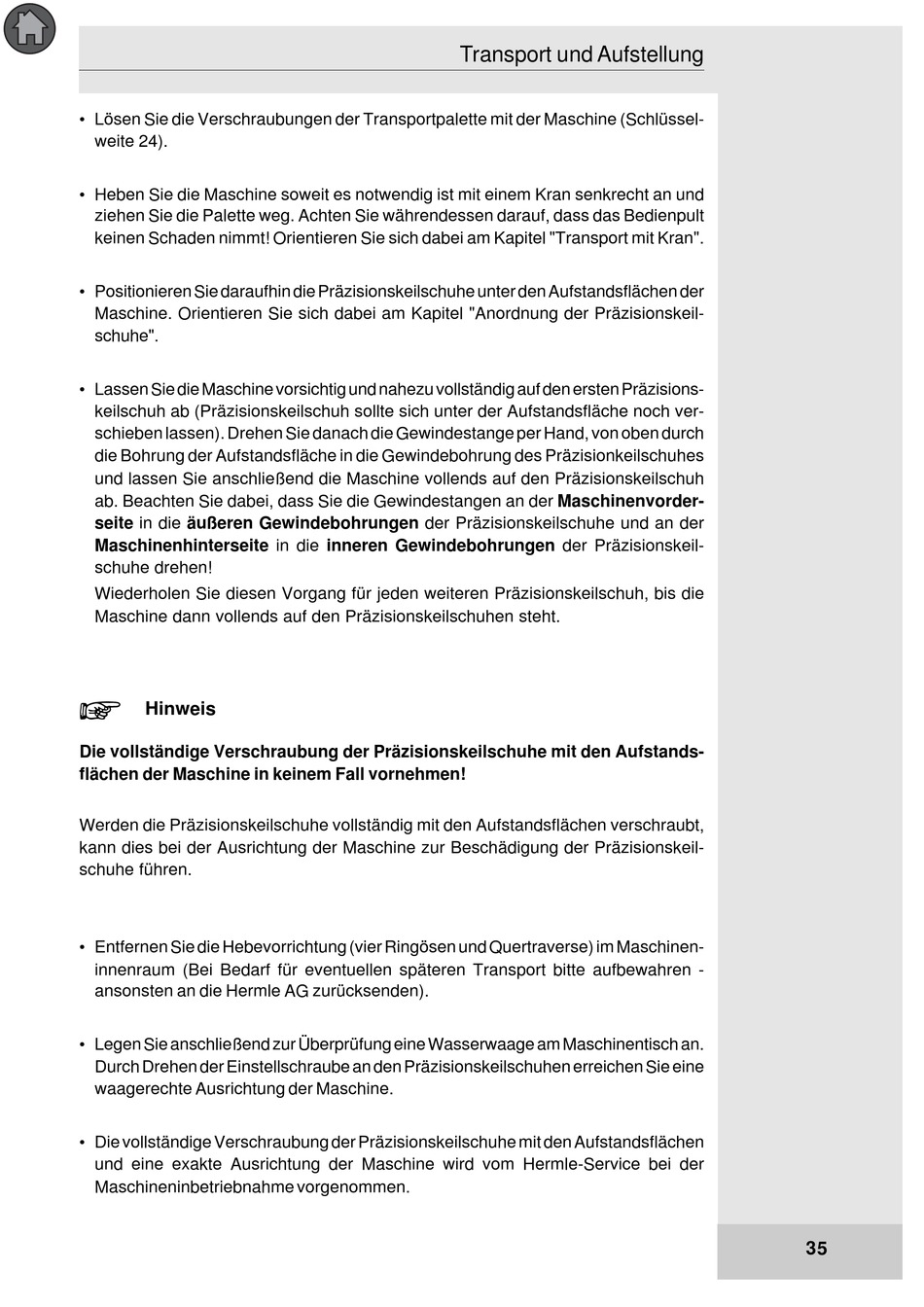

• Lösen Sie die Verschraubungen der Transportpalette mit der Maschine (Schlüssel-
weite 24).
• Heben Sie die Maschine soweit es notwendig ist mit einem Kran senkrecht an und
ziehen Sie die Palette weg. Achten Sie währendessen darauf, dass das Bedienpult
keinen Schaden nimmt! Orientieren Sie sich dabei am Kapitel "Transport mit Kran".
• Positionieren Sie daraufhin die Präzisionskeilschuhe unter den Aufstandsflächen der
Maschine. Orientieren Sie sich dabei am Kapitel "Anordnung der Präzisionskeil-
schuhe".
• Lassen Sie die Maschine vorsichtig und nahezu vollständig auf den ersten Präzisions-
keilschuh ab (Präzisionskeilschuh sollte sich unter der Aufstandsfläche noch ver-
schieben lassen). Drehen Sie danach die Gewindestange per Hand, von oben durch
die Bohrung der Aufstandsfläche in die Gewindebohrung des Präzisionkeilschuhes
und lassen Sie anschließend die Maschine vollends auf den Präzisionskeilschuh
ab. Beachten Sie dabei, dass Sie die Gewindestangen an der Maschinenvorder-
seite in die äußeren Gewindebohrungen der Präzisionskeilschuhe und an der
Maschinenhinterseite in die inneren Gewindebohrungen der Präzisionskeil-
schuhe drehen!
Wiederholen Sie diesen Vorgang für jeden weiteren Präzisionskeilschuh, bis die
Maschine dann vollends auf den Präzisionskeilschuhen steht.
+
Hinweis
Die vollständige Verschraubung der Präzisionskeilschuhe mit den Aufstands-
flächen der Maschine in keinem Fall vornehmen!
Werden die Präzisionskeilschuhe vollständig mit den Aufstandsflächen verschraubt,
kann dies bei der Ausrichtung der Maschine zur Beschädigung der Präzisionskeil-
schuhe führen.
• Entfernen Sie die Hebevorrichtung (vier Ringösen und Quertraverse) im Maschinen-
innenraum (Bei Bedarf für eventuellen späteren Transport bitte aufbewahren -
ansonsten an die Hermle AG zurücksenden).
• Legen Sie anschließend zur Überprüfung eine Wasserwaage am Maschinentisch an.
Durch Drehen der Einstellschraube an den Präzisionskeilschuhen erreichen Sie eine
waagerechte Ausrichtung der Maschine.
• Die vollständige Verschraubung der Präzisionskeilschuhe mit den Aufstandsflächen
und eine exakte Ausrichtung der Maschine wird vom Hermle-Service bei der
Maschineninbetriebnahme vorgenommen.
Transport und Aufstellung
35
